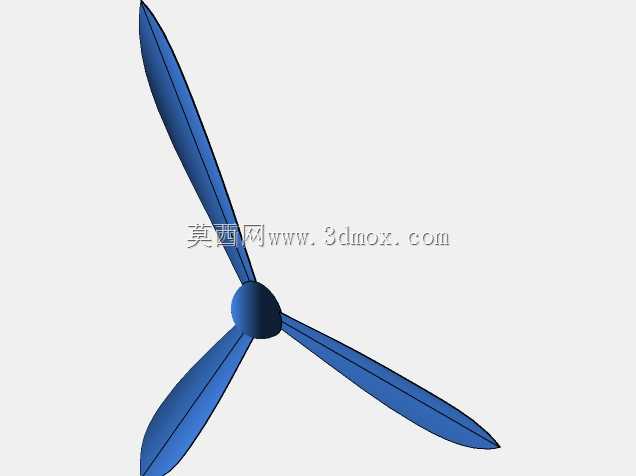

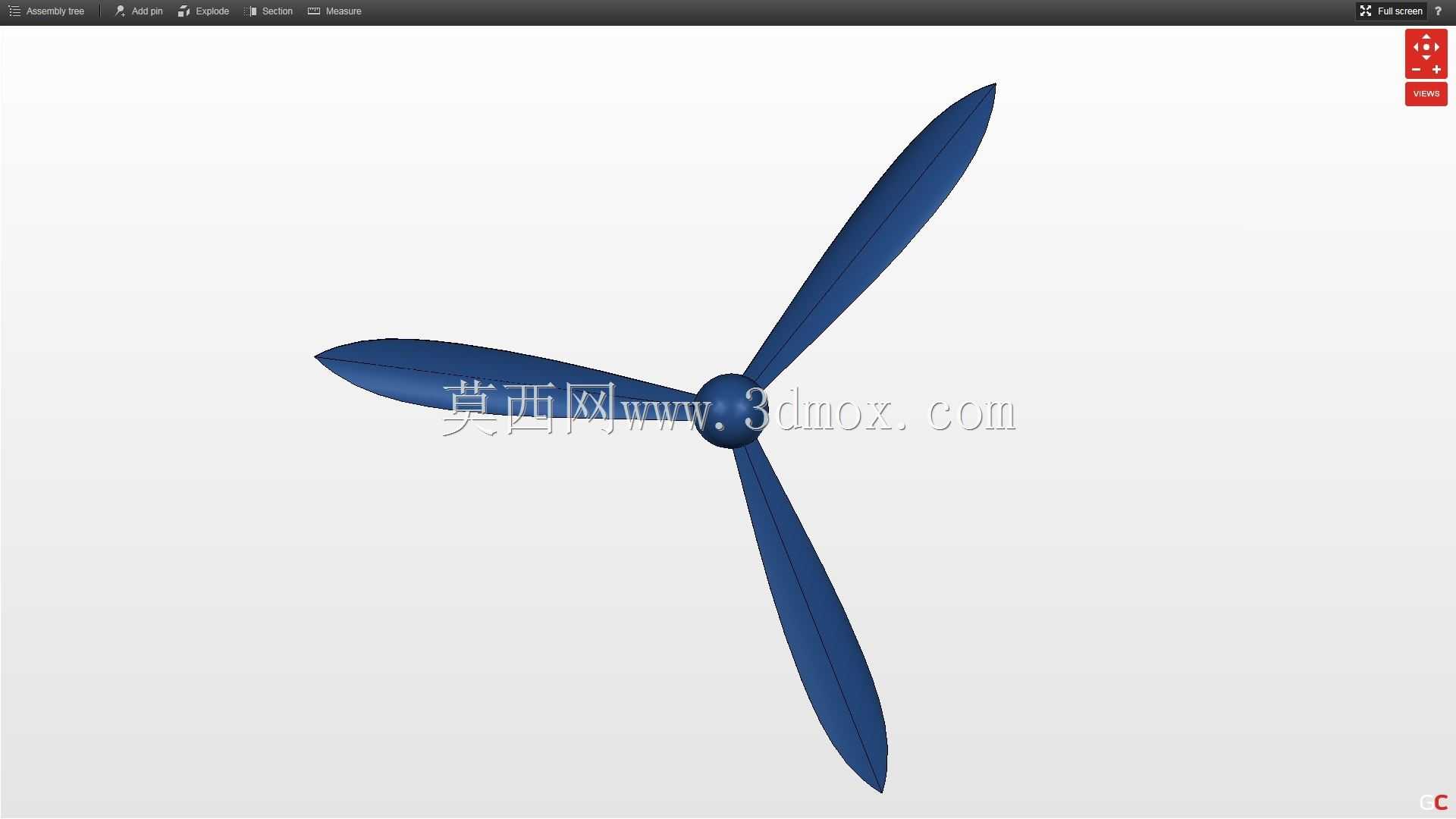

三叶片水平轴风力发电机组风轮结构

　　风轮作为水平轴风力发电机组的核心捕能部件，其结构设计直接决定整机的风能捕获效率与运行稳定性，本次呈现的三叶片风轮结构，是当前陆上分布式风场应用最广泛的构型方案。从实际应用场景来看，这类风轮多适配于百千瓦级到兆瓦级的陆上风力发电机组，可在年平均风速5.5m/s以上的平原、山地、沿海滩涂等区域部署，承担将空气流动的动能转化为风轮旋转机械能的核心功能，是整套风力发电系统的能量输入端。

　　在功能特性层面，三叶片构型相比两叶片、单叶片方案，在运行过程中动平衡表现更优，风轮旋转时的轴向载荷波动更小，能够降低对塔筒、偏航系统、主轴轴承的交变冲击，延长整机核心部件的服役寿命。叶片采用翼型截面设计，沿叶展方向从根部到尖部存在连续的扭角与弦长变化，根部区域弦长更大、扭角更高，适配低风速下的大扭矩输出需求，叶尖区域弦长收窄、扭角减小，降低高转速下的气动阻力与叶尖涡损耗，整体气动布局经过叶素动量理论迭代优化，在额定风速区间内的风能利用系数可达到0.42以上，符合贝茨极限下的工程实用最优区间。

　　从设计思路上看，该风轮的叶片与轮毂采用刚性连接方案，轮毂为球型铸造结构，三个安装法兰沿周向120度均匀分布，安装面的形位公差控制在IT7级精度，保证叶片安装后叶尖的跳动量控制在允许范围内，避免运行过程中出现扫塔风险。叶片根部设计有标准的螺栓连接孔组，可通过高强度螺栓与轮毂法兰完成装配，连接副的预紧力按照风载极限工况下的疲劳载荷谱计算设定，能够抵御12级以上台风工况下的极限风载冲击。

　　在安装边界与尺寸适配层面，这类风轮的直径可根据整机功率等级做参数化调整，百千瓦级机型的风轮直径通常在20米到30米区间，兆瓦级机型的风轮直径可拓展至70米以上，安装时需要保证风轮旋转平面与塔筒轴线的垂直度偏差不超过千分之三，叶尖与塔筒壁的最小安全间隙不小于风轮直径的2%，避免运行过程中叶片变形引发的碰撞事故。实际部署时，风轮的安装仰角通常设置为4度到6度，配合整机的偏航对风系统，保证风轮平面始终与来流风向垂直，最大化捕获风能。

　　在工程实际应用中，这类三叶片风轮的运行转速区间通常设定在10转到30转每分钟，通过叶片的气动外形优化，可在切入风速3m/s时启动，在风速超过25m/s的切出风速时，配合变桨系统调整叶片攻角进入顺桨状态，降低风轮捕能效率，避免转速过快引发的机组过载。叶片表面做了光滑的气动表面处理，部分场景下会在叶尖加装扰流结构，进一步降低叶尖涡带来的气动噪声与能量损耗，适配居民区周边分布式风场的低噪声运行要求。

　　从结构可靠性角度，该风轮的叶片采用复合材料铺层设计，主梁沿叶展方向布置，承担挥舞方向与摆振方向的弯曲载荷，腹板结构支撑叶片翼型截面，避免运行过程中出现截面失稳，整体结构的疲劳寿命按照20年服役周期设计，可承受千万次以上的交变风载循环。轮毂采用球墨铸铁铸造工艺，经过无损探伤检测，不存在内部气孔、夹渣等缺陷，保证在极限载荷下的结构强度冗余。
