小型水平轴风力发电涡轮机组结构

　　在分布式离网供电场景里，这类小型水平轴风力涡轮机的适配性远高于大型风电整机，常被部署在山区监测站点、海岛值守点位、牧区散户供电系统以及风光互补路灯配套机组中，不需要依托大电网的输电廊道，仅搭配对应容量的储能蓄电池与整流逆变模块，就能为低功耗用电负载提供持续的电力供给，填补了集中式供电无法覆盖的零散用电场景空白。从实际功能逻辑来看，该设备的核心作用是将流经叶片扫掠面的空气动能转化为旋转机械能，再通过机舱内的发电组件转化为可直接利用的电能，整套结构没有复杂的变速传动链路，降低了野外无日常运维条件下的故障概率，适配长期无人值守的部署需求。

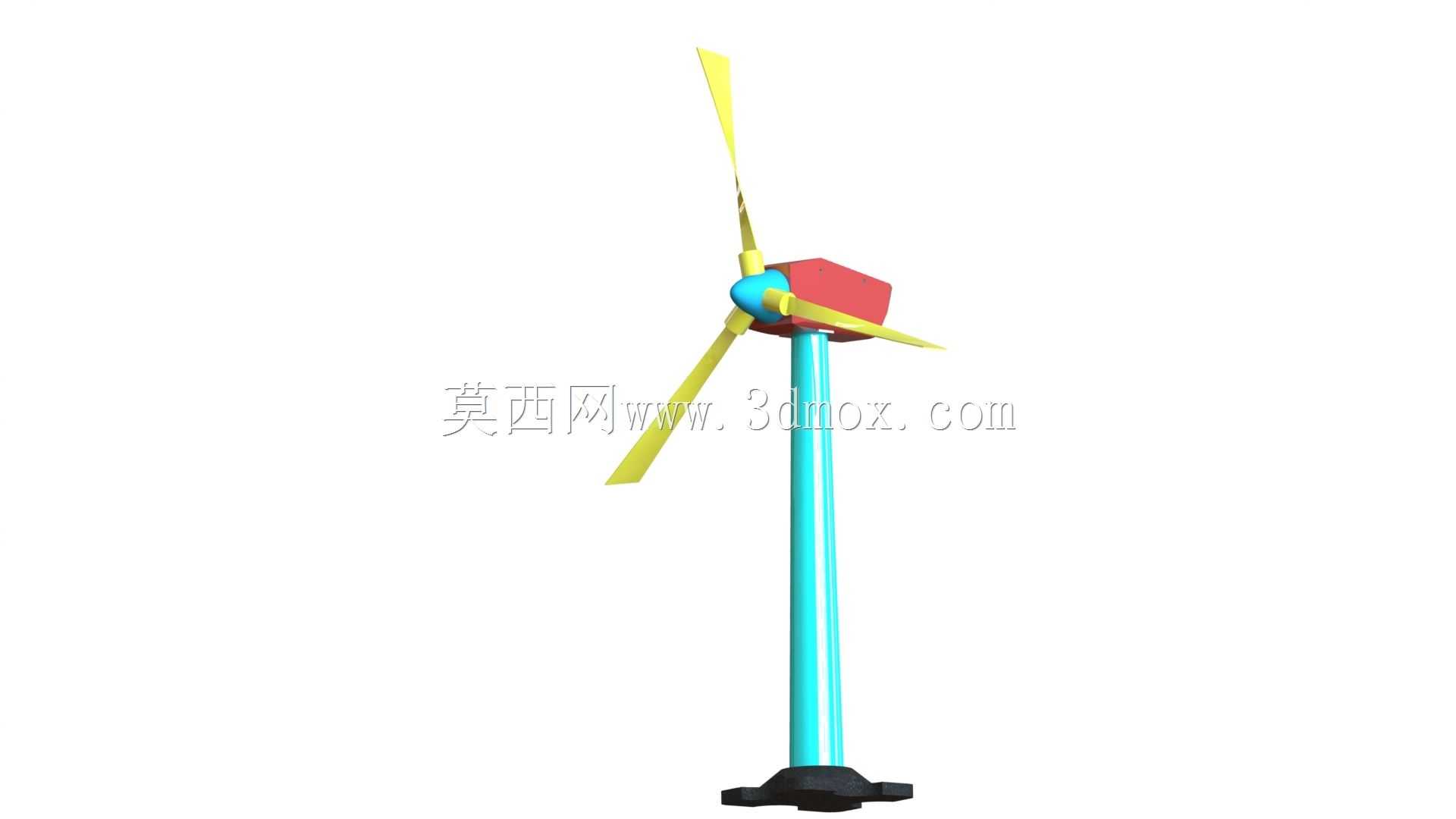

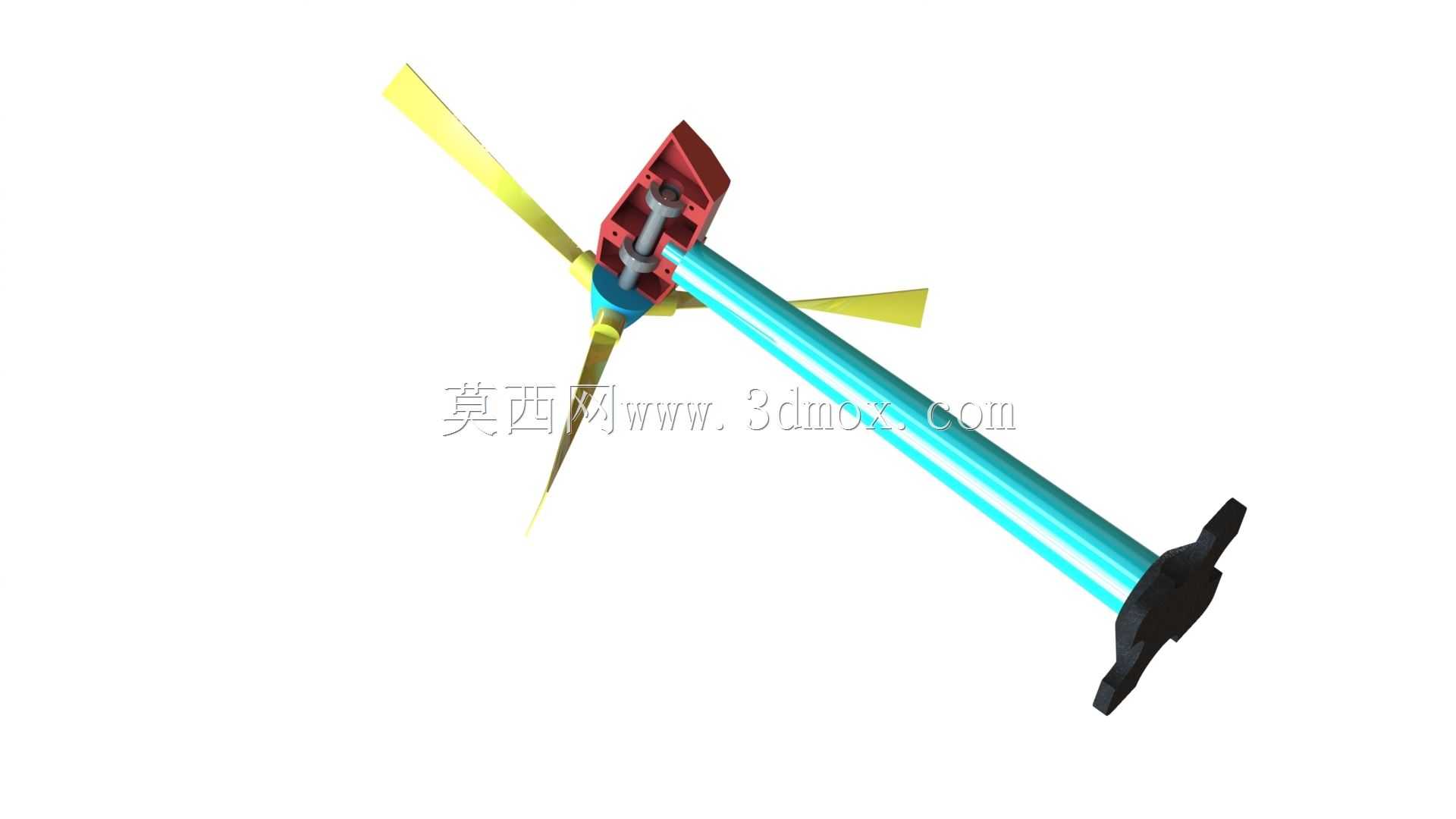

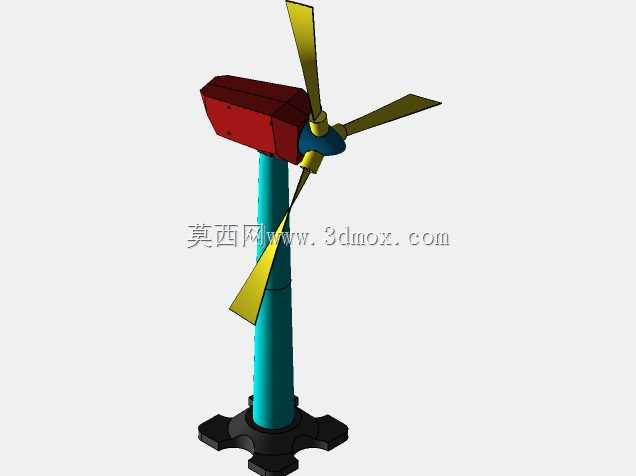

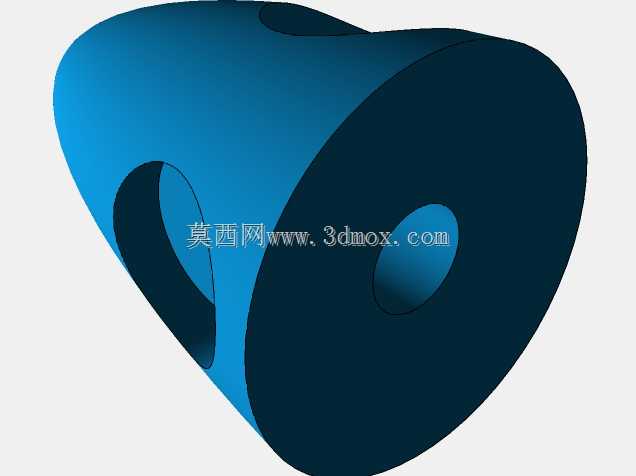

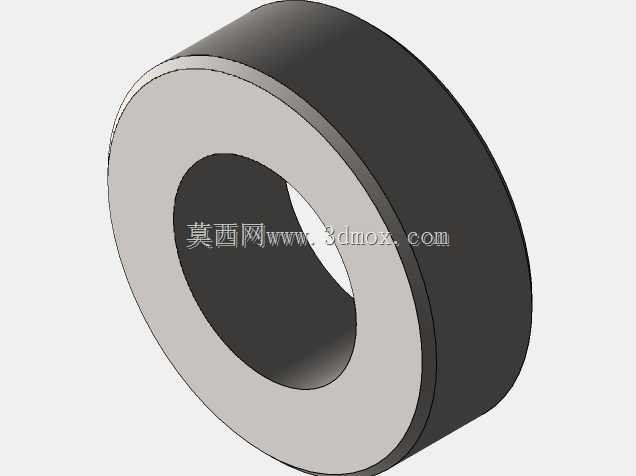

　　从结构设计的逻辑拆解来看，整套机组的受力传递路径经过了多轮校核优化：三片式叶片采用对称翼型截面设计，在低风速区间就能获得足够的启动转矩，不需要额外的启动辅助装置，叶片与轮毂的连接位置做了锥面定位结构，既可以保证安装时的同轴度精度，也能在遭遇极端强风时通过预设的形变余量卸除部分冲击载荷，避免叶片根部出现应力集中断裂的问题。轮毂与机舱主体的连接位置集成了回转支撑结构，配合尾部的导流对风组件，可以在风向变化时自动调整机舱朝向，让叶片扫掠面始终垂直于来流方向，最大化捕获风能，不需要额外加装电控对风的传感与驱动部件，进一步简化了整机结构。

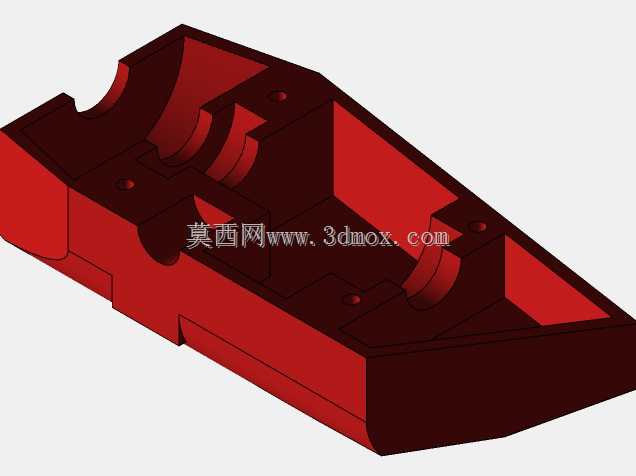

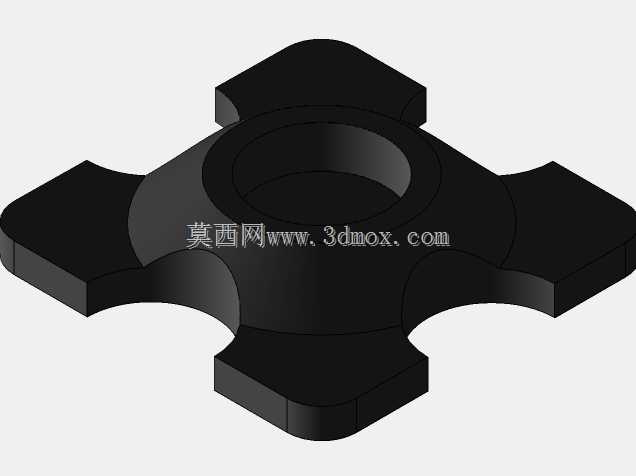

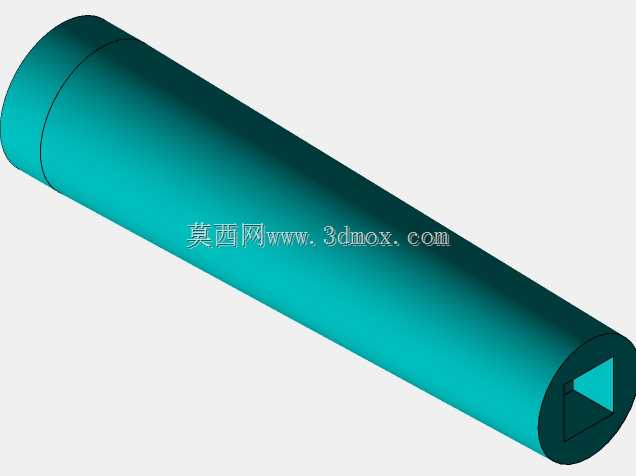

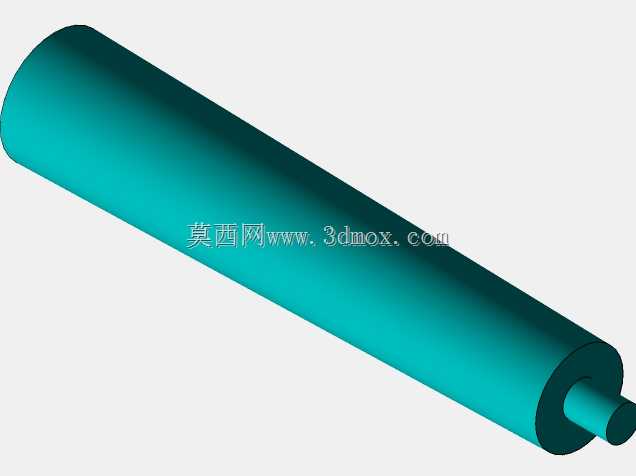

　　机舱外壳采用多面体弧面过渡造型，既可以降低自身的风阻系数，也能为内部的发电组件、整流模块提供密闭的防护空间，避免野外环境下的雨水、沙尘侵入内部造成电路短路或者构件磨损。支撑塔架采用等截面圆柱式结构，底部通过法兰盘与预制混凝土基础连接，安装时只需要保证基础法兰面的水平度公差在允许范围内，就能保证塔架的垂直度满足运行要求，不需要复杂的现场校准工序；塔架内部预留了线缆穿引通道，从机舱引出的电力线缆可以顺着塔架内部直接引至地面的储能与控制设备端，避免线缆外露被紫外线老化或者外力破坏。

　　在安装边界的尺寸控制上，这类小型机组的叶片扫掠直径通常控制在1.2米至1.8米区间，塔架高度可根据部署点位的周边遮挡情况选择3米至6米的规格，安装时只需要预留出叶片旋转半径外0.5米的安全净空，就能避免运行过程中叶片与周边障碍物发生剐蹭；整机的运行风速区间覆盖3m/s的启动风速到12m/s的额定风速，当风速超过25m/s的安全阈值时，叶片会通过自身的气动特性产生顺桨效应，自动降低转速，避免转速过快导致的结构过载，不需要额外加装机械刹车结构，进一步降低了整机的制造成本与运维难度。

　　从建模细节来看，整套结构的各个连接位置都还原了实际工程中的装配关系，叶片与轮毂的连接紧固件、机舱与塔架的回转配合面、塔架底部的安装法兰孔位都做了1:1的比例还原，既可以作为小型风电设备结构设计的参考样例，也可以用于新能源科普场景的结构展示，帮助从业者快速理解水平轴风力涡轮机的核心受力逻辑与装配关系，在做同类型产品的改型设计时，可以直接参考其结构布局，调整叶片长度、塔架高度等参数来适配不同的功率需求与安装场景，减少前期方案设计阶段的重复建模工作量。
