咖啡机用外螺纹直锥快插接头结构设计

　　在商用饮品制备设备的流体管路系统中，管路连接的可靠性与拆装便捷性直接影响设备的日常维护效率与运行稳定性，这款适配60s规格咖啡机的外螺纹直锥快插接头，正是针对饮品设备内部紧凑空间的管路接驳需求开发的专用连接件。从实际应用场景来看，商用咖啡机日常需要频繁进行水路清洁、滤芯更换、部件检修等操作，传统的螺纹硬接或卡套连接在拆装时需要借助专用工具，且反复拆装后容易出现密封失效、螺纹滑牙等问题，快插式结构的设计初衷就是解决这类场景下的操作痛点，无需额外工具即可实现管路的快速插拔，大幅降低运维操作的技术门槛与耗时。

　　从功能特性层面分析，这款接头采用镀镍黄铜作为主体基材，黄铜本身具备优异的切削加工性能与水路适配的耐腐蚀性，表面镀镍处理一方面可以提升部件的表面硬度与耐磨性能，避免长期插拔过程中出现接触面磨损导致的密封间隙，另一方面也能适配饮品设备的卫生要求，避免铜材长期接触水基流体出现氧化析出的问题。接头一端采用1/8规格外螺纹结构，用于和咖啡机本体的预设内螺纹接口进行刚性连接，螺纹段的长度经过精准核算，既保证足够的螺纹啮合圈数以承受管路内的流体压力，又不会因为螺纹旋入过长顶触设备内部流道造成通径缩窄；另一端为直锥式快插接口，适配外径6/4规格的输送管路，直锥结构的导向段可以在插管时自动导正管路位置，避免管路偏斜插入造成内部密封件切损，内部嵌套的弹性卡圈与密封胶圈协同作用，卡圈在管路插入后自动卡紧管路外壁的环形咬合位，承受管路受流体冲击产生的轴向拉脱力，密封胶圈则通过径向过盈抱紧管路外壁，实现无泄漏的流体通路。

　　在设计思路的落地过程中，结构工程师需要平衡多个维度的约束条件：首先是安装边界的限制，咖啡机内部的管路排布空间非常紧凑，接头的外六角拧动位尺寸经过优化，既可以用标准开口扳手进行拧紧操作，又不会因为外形尺寸过大和周边的加热模块、控制线路产生安装干涉；接头中部的滚花纹理设计，并非单纯的装饰结构，在进行快插端的管路插拔操作时，操作人员可以手指捏住滚花段施加轴向推力，滚花的凹凸纹理可以增加手指接触的摩擦力，即使手上沾有少量水渍或咖啡残液也不会出现打滑，方便在狭小空间内完成单手操作。其次是流体通径的匹配，接头内部的流道采用等径圆滑过渡设计，没有突兀的截面突变，避免流体流经时产生紊流与压力损失，保证咖啡机萃取过程中的水压稳定，这对于咖啡萃取的出品一致性至关重要，水压波动会直接影响咖啡粉的萃取效率，造成出品口感的偏差。

　　从安装适配的细节来看，外螺纹端的密封采用端面密封加螺纹密封的双重密封逻辑，螺纹段可以配合生料带或密封胶实现螺纹副的间隙密封，接头根部的定位台阶面可以加装密封平垫，当接头拧至贴合法兰面时，平垫被压缩实现端面静密封，双重密封结构可以耐受咖啡机水路的常规工作压力，不会因为设备运行时的管路振动出现密封渗漏。快插端的解锁结构采用按压式解锁套，需要拔出管路时，只需要沿轴向按压接头端部的解锁套，内部的卡圈就会被撑开释放对管路的抱紧力，此时即可顺畅拔出管路，解锁套的按压行程经过反复验证，按压力度控制在成年人单指可以轻松操作的范围，不会出现按不动或者误触解锁的问题。

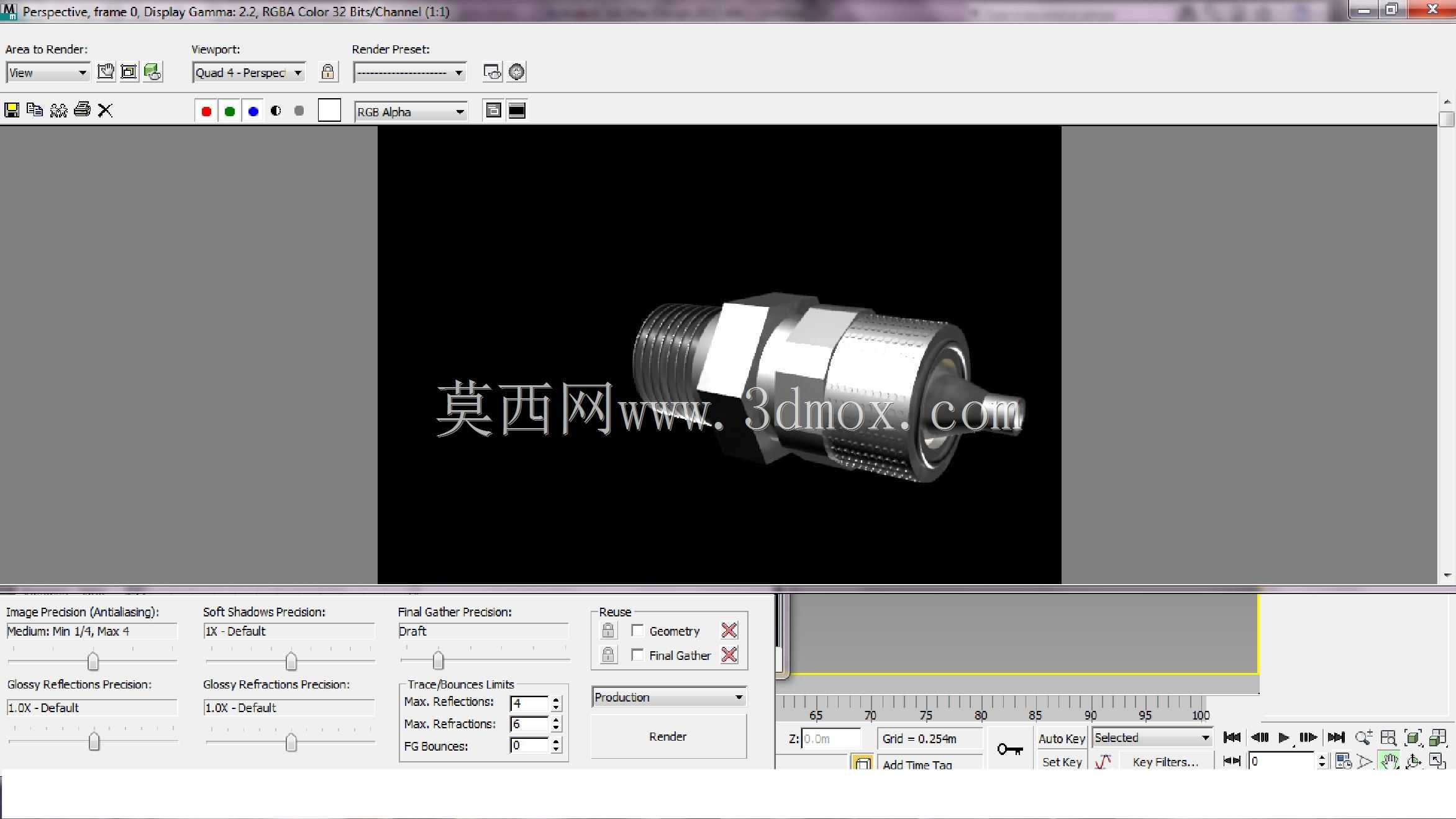

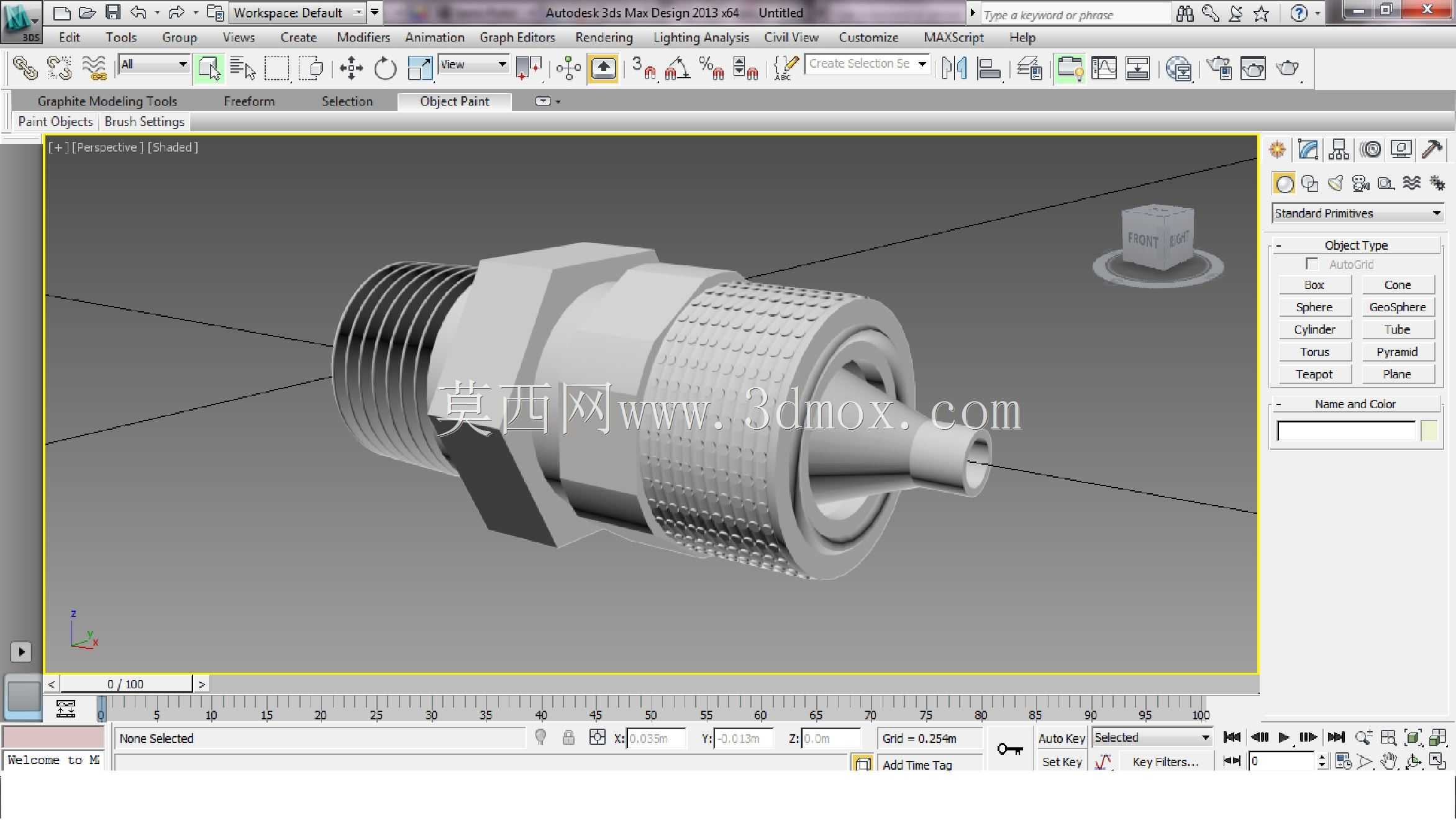

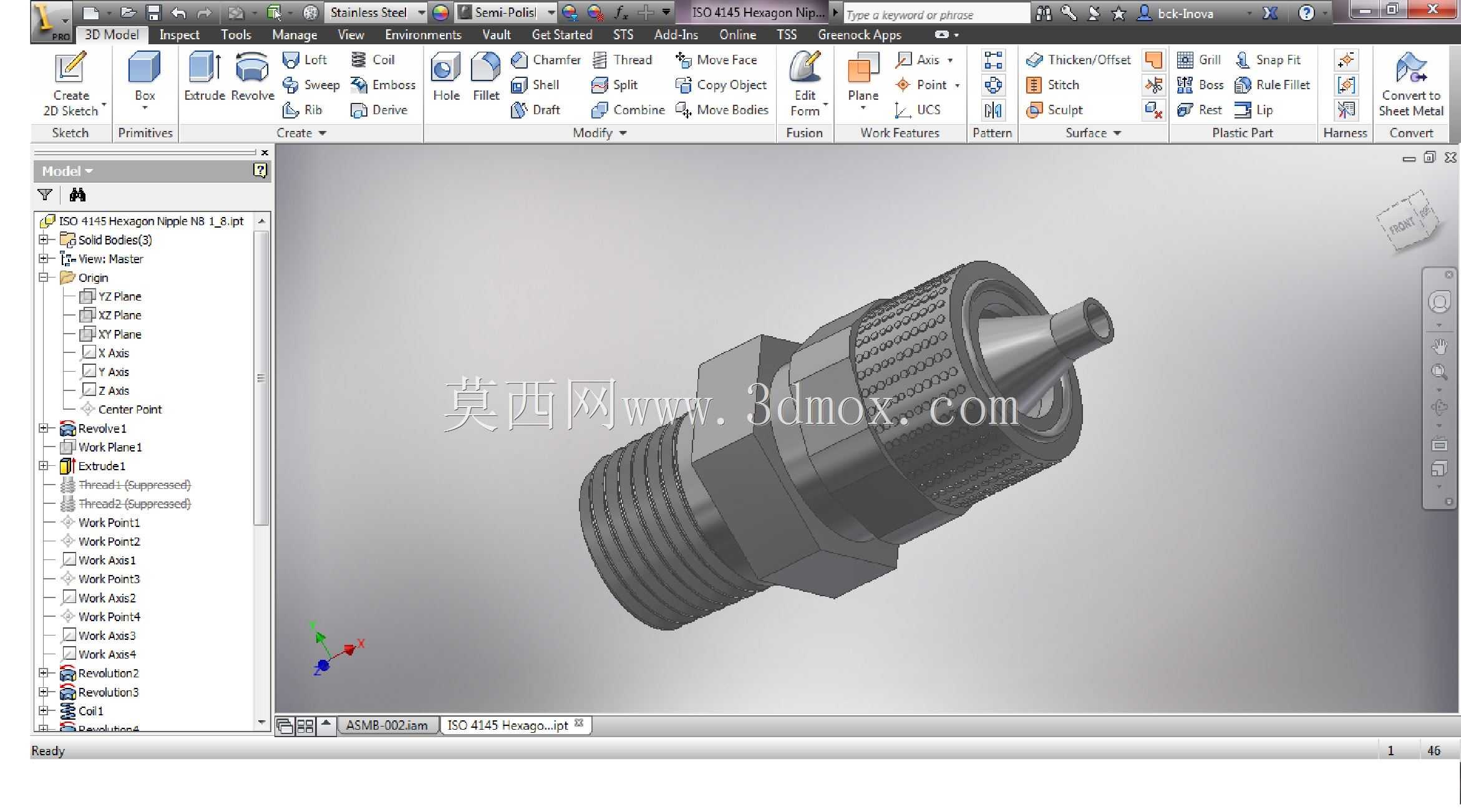

　　在三维建模过程中，所有结构尺寸都严格遵循管路连接件的相关公差标准，螺纹段的牙型角、螺距、大中小径公差都符合通用管螺纹的精度要求，快插端的密封槽尺寸、卡圈安装位尺寸、导向锥角度都和实际选用的标准密封件、卡固件尺寸完全匹配，建模时预留了合理的安装间隙与密封压缩量，既不会因为间隙过大造成密封失效，也不会因为过盈量过大造成装配困难或者密封件过早老化失效。接头的整体外形没有尖锐的棱角，所有边角都做了小圆角过渡处理，一方面是避免安装操作时划伤操作人员的手部，另一方面也减少加工过程中的应力集中，提升部件的结构强度，长期承受管路压力与振动也不会出现开裂问题。
