模块化商用意式咖啡机结构设计

　　这款设备的结构设计核心围绕商用场景下的高可靠性与快速维护需求展开，区别于家用咖啡机的紧凑集成思路，整体采用开放式框架承载结构，主体支撑件采用黄色喷涂金属型材搭建，上下两层安装平台预留了充足的操作与检修空间，框架顶部设置带镂空格栅的防护围挡，既可以避免上方杂物掉落进入设备核心区域，也能为顶部布设的管路、阀件提供防护，同时格栅结构不会阻碍设备运行时的散热气流流通。设备底部配置四个可调式减震支撑脚，可根据放置台面的平整度单独调节高度，单脚调节行程满足15mm以内的高差补偿，支撑脚底部的橡胶减震垫能够抵消设备内部水泵、锅炉运行时产生的高频振动，避免振动传递到放置台面引发共振噪音，同时也能防止设备在长期运行过程中出现移位。

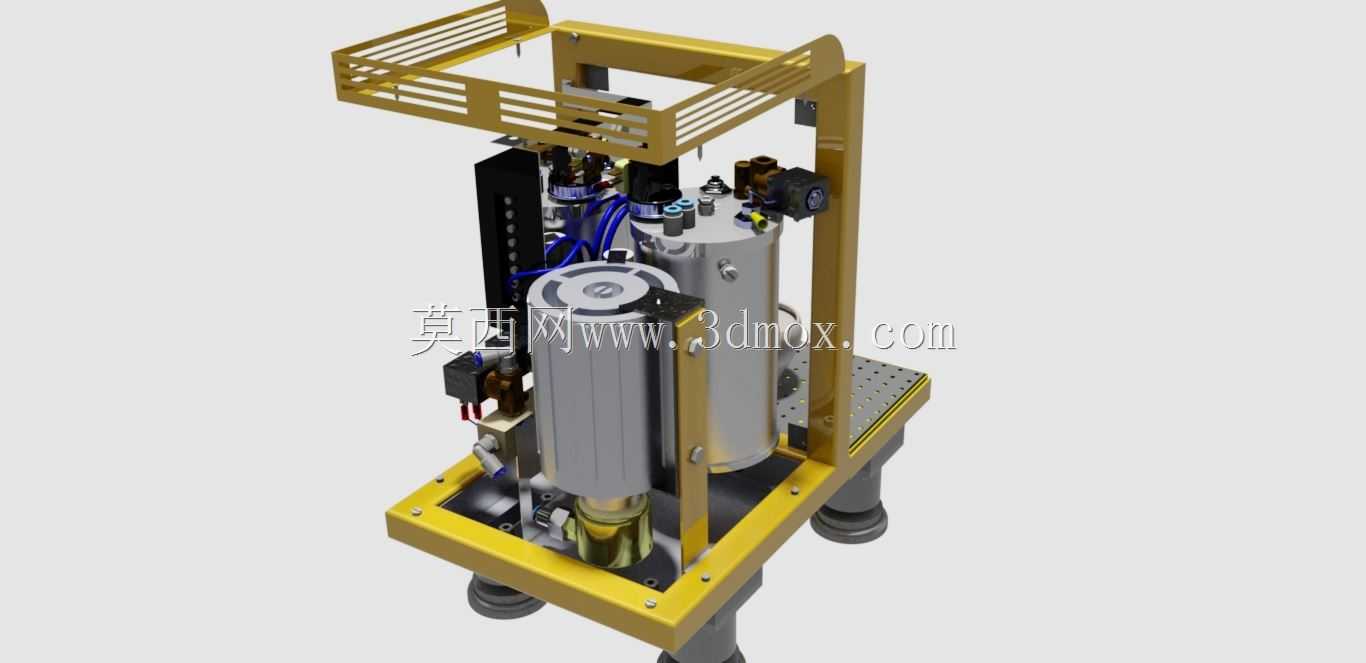

　　核心功能单元采用模块化分区布设思路，锅炉、水泵、管路阀组、电控单元各自形成独立的安装模块，每个模块通过快拆式紧固件与主框架连接，模块之间的管路采用快插接头对接，线路采用带防呆设计的快插端子连接，当某一功能单元出现故障时，无需拆解整机结构，仅需拆除对应模块的固定件与对接接头即可完成单元更换，大幅缩短设备停机维护的时间，适配商用场景下连续作业的使用需求。设备的核心萃取单元采用立式布设结构，加热锅炉外侧包覆保温隔热层，减少热量向框架及周边部件传递，降低设备表面的温升，同时也能减少加热过程中的热量损耗，提升能源利用效率；锅炉旁侧配套设置高压水泵与稳压管路，能够稳定输出萃取所需的恒定水压，管路布设沿框架型材内侧走线，通过线卡与管卡固定，

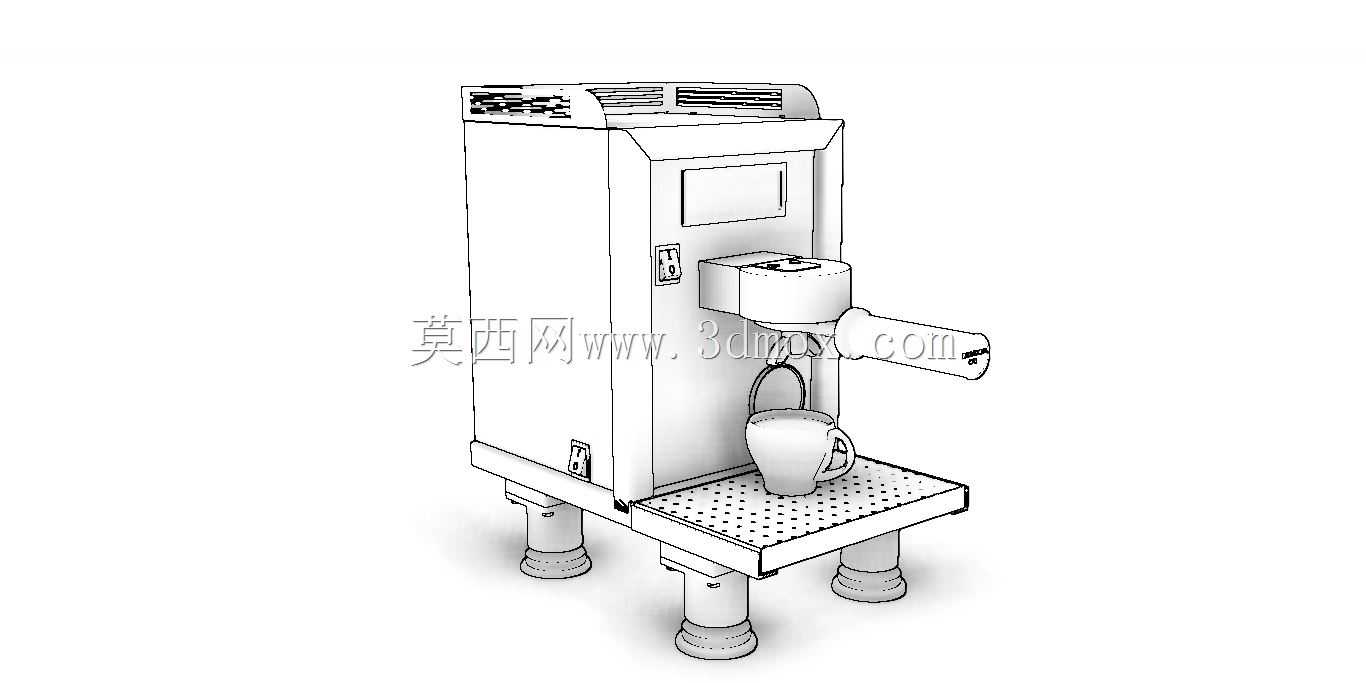

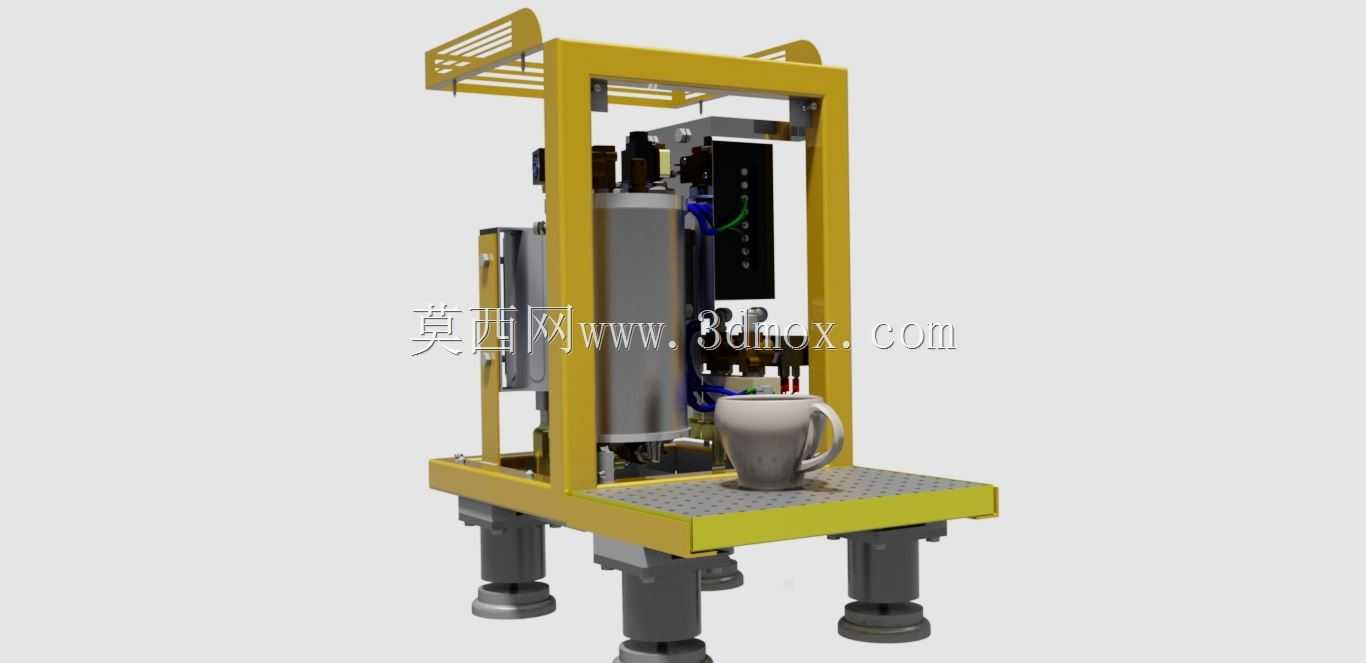

　　避免管路与运动部件、高温部件直接接触，延长管路的使用寿命。电控单元独立设置在框架侧方的封闭安装腔内，与高温的锅炉单元之间设置隔热挡板，避免高温环境加速电控元件的老化，安装腔侧面预留散热通风槽，保证电控单元运行时的热量能够及时散出。设备的整体安装边界控制在长宽均为450mm、高度800mm的范围内，属于立式小型商用设备的常规尺寸，能够适配多数咖啡店、饮品店的吧台边角放置需求，无需占用大面积的操作台面空间；设备的操作侧预留了充足的杯具放置空间，出品高度可适配120mm以内的常规咖啡杯，满足不同容量杯型的出品需求。从结构强度角度来看，主框架的型材壁厚经过校核，能够承载所有内部模块的总重量，同时在设备吊装、搬运过程中不会出现框架变形，

　　框架的边角位置均做了圆弧过渡处理，避免安装、维护过程中出现尖锐边角划伤的风险。设备的水路设计预留了进水与排水接口，既可以搭配外接净水设备实现自动连续供水，也可以根据使用场景搭配内置水箱使用，适配不同安装场景的供水条件；排水接口设置在设备底部最低位置，能够将管路泄压、清洗产生的废水完全排出，避免设备内部存水引发的细菌滋生与管路腐蚀问题。在日常维护层面，所有需要定期清理、更换的易损件均设置在设备外侧可直接触及的位置，无需拆解框架即可完成滤芯更换、密封件检查、压力校准等常规维护操作，降低日常运维的技术门槛，普通门店操作人员经过简单培训即可完成基础维护工作，无需依赖专业售后人员上门处理。
