手持奶泡起泡搅拌装置结构设计

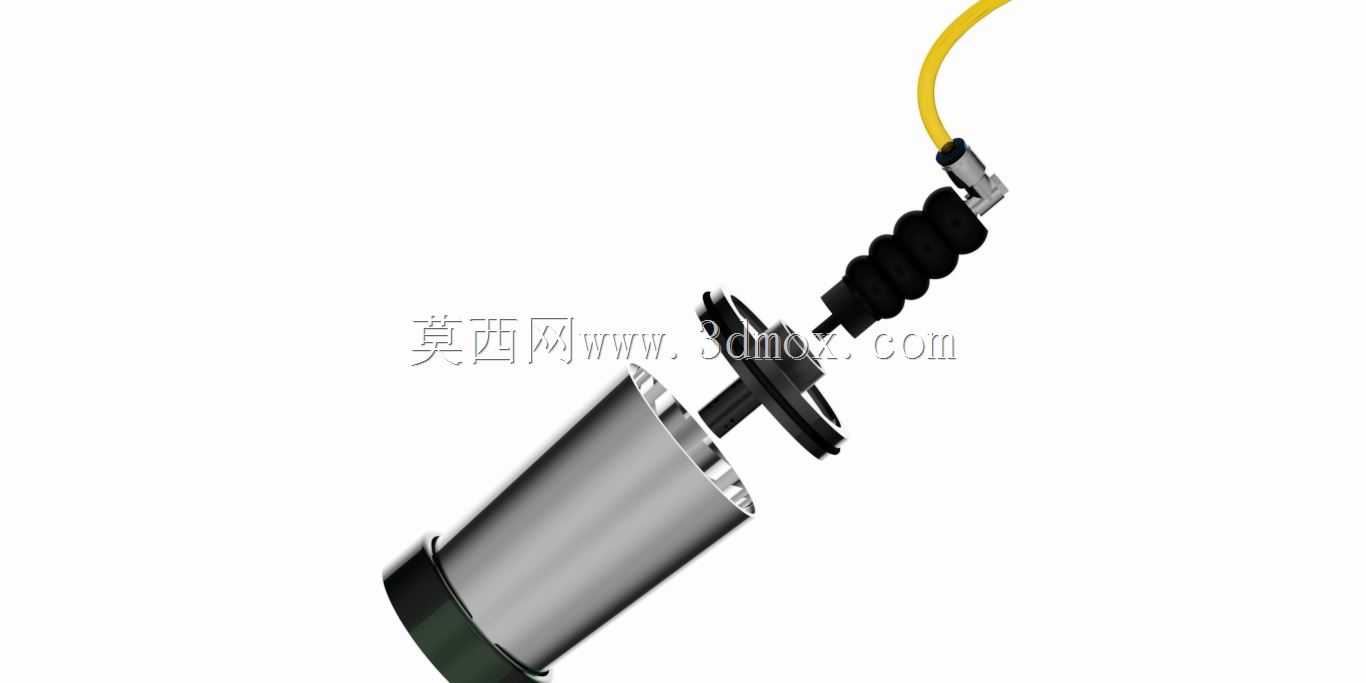

　　这款手持奶泡起泡装置的三维结构，核心围绕饮品制备场景的实际操作需求搭建，日常在精品咖啡门店、家庭饮品制作台、茶饮店操作台都能见到这类设备的身影，主要作用是通过高速旋转的搅拌头将空气打入常温或加热后的牛奶中，在短时间内形成绵密细腻的奶泡，为拿铁、卡布奇诺等咖啡饮品做表层装饰，也可用于制作热可可、抹茶奶盖等需要泡沫层的饮品。从结构设计逻辑来看，整个装置采用分体式同轴布局，最上端的握持段做了防滑纹理处理，对应图中黑色波纹状的橡胶护套区域，这个部分的直径控制在32mm，刚好贴合成年人手掌握持的虎口弧度，长时间操作也不会产生明显的压痕，护套下方衔接的是动力输出段的金属外壳，采用304不锈钢拉伸成型，外壳壁厚0.8mm，既保证了结构强度，

　　也能在日常清洁时直接擦拭表面残留的奶渍，不会出现渗液进入内部机芯的问题。搅拌轴的伸出长度做了严格的边界限制，从机身前端到搅拌头末端的总长度为120mm，这个尺寸刚好适配市面上常见的300ml-600ml容量的奶缸，搅拌作业时搅拌头可以完全浸没在牛奶液面以下，不会因为轴长过短导致液体飞溅，也不会因为轴长过长触碰奶缸底部造成刮擦。动力传输部分采用微型直流电机直连搅拌轴的结构，没有额外设置减速齿轮组，保证搅拌头的转速可以达到每分钟8000转以上，配合末端的双圈环形搅拌网，能够在5秒内完成空气与牛奶的混合，形成直径小于1mm的均匀泡沫，不会出现大颗粒气泡影响口感的问题。机身尾部的供电接口做了内凹式设计，

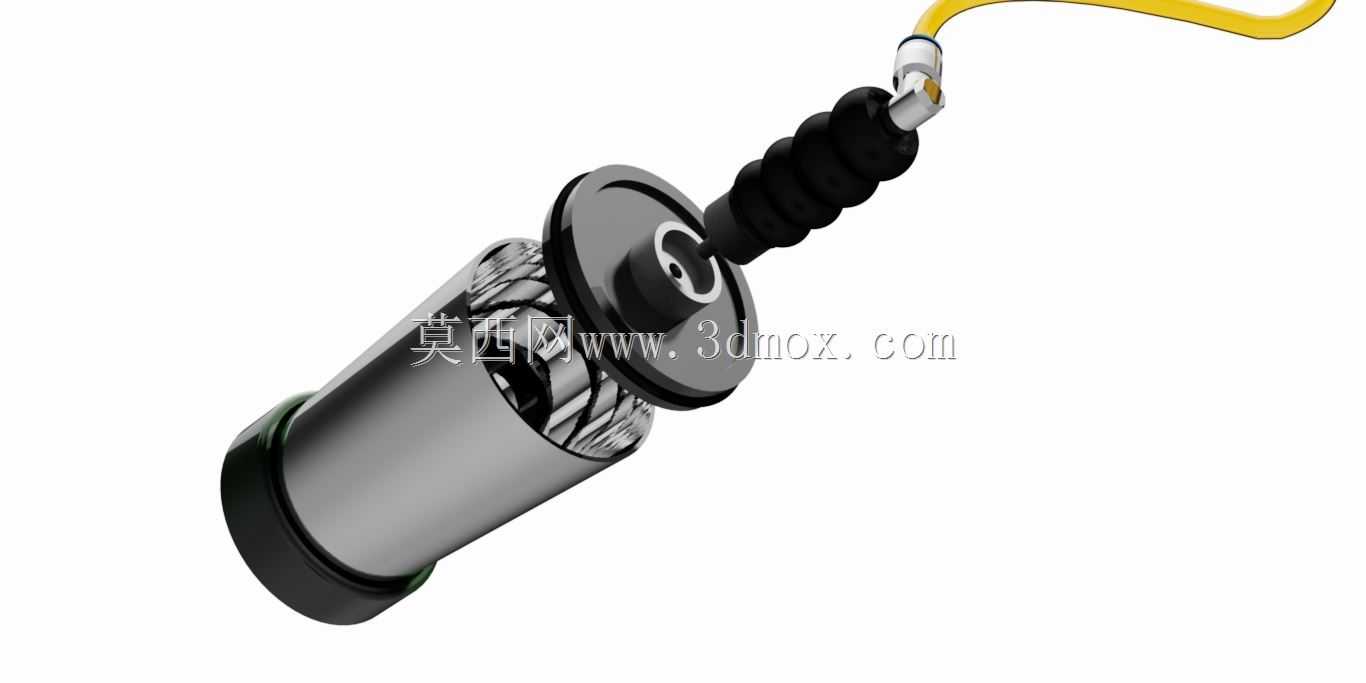

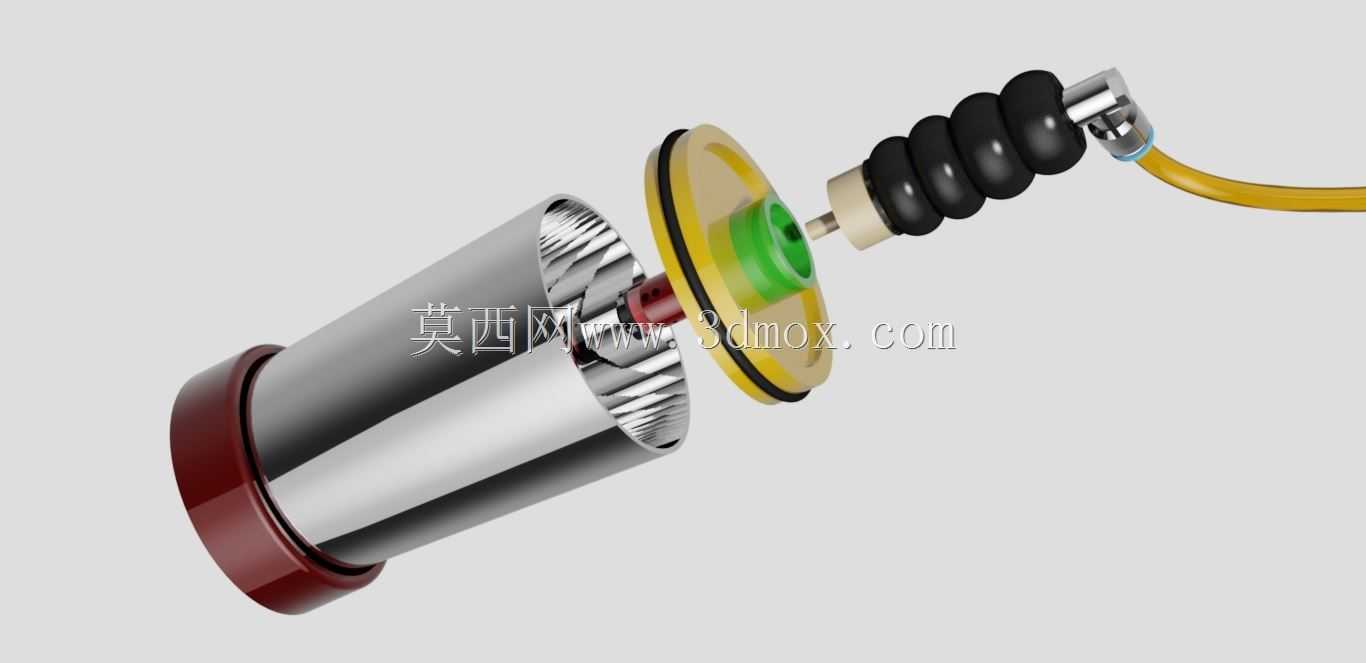

　　外接的电源线采用带防弯折弹簧的连接结构，也就是图中黄色线缆与机身衔接的黑色防护段，这个结构可以避免日常使用时反复弯折线缆导致的线芯断裂，线缆的出线角度做了15度的斜向处理，操作时线缆不会贴靠手背造成操作干扰。在安装边界的设计上，整个装置的最大外径为45mm，放置在操作台边的挂架上时，不会和旁边的压粉器、拉花缸等工具产生空间干涉，机身底部的端盖采用旋扣式结构，不需要额外工具就可以拆开，方便定期清理搅拌轴根部残留的奶垢，端盖与机身的配合面设置了一圈硅胶密封圈，清洗时即使机身外侧沾到水，也不会渗入内部的电路区域。搅拌头与输出轴的连接采用快拆式卡扣结构，更换不同规格的搅拌网时只需要按压卡扣就可以完成拆卸，不需要拧动螺丝，日常维护的效率很高。

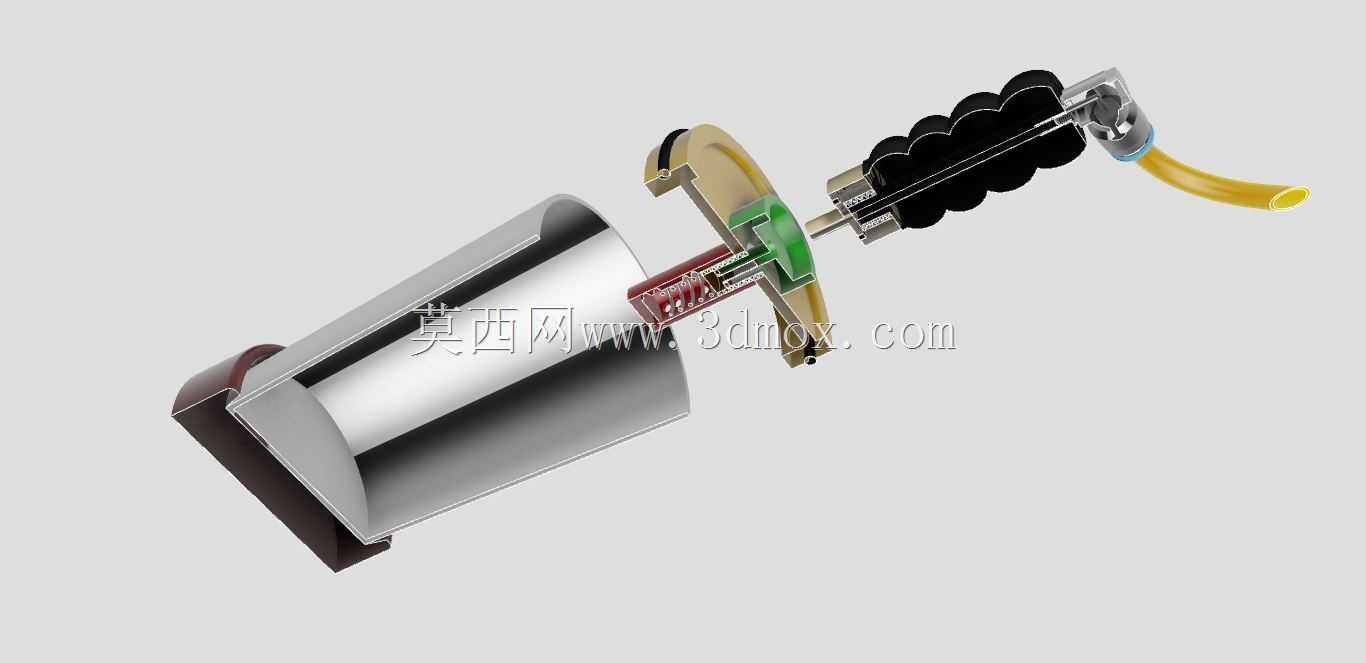

　　从实际使用的工况来看，这款装置每次的连续作业时长通常不超过30秒，所以结构设计时没有做额外的散热鳍片，依靠金属外壳的自然散热就可以满足电机的温升要求，整机的重量控制在180g左右，单手握持操作时手腕不会有明显的负重感，适合吧台操作人员长时间反复使用。结构建模时对各个配合面的公差做了针对性设置，金属外壳与内部塑料支架的配合采用H7/h6的间隙配合，装配时不需要额外施力就可以完成组装，防滑护套与金属外壳的配合采用过盈配合，过盈量控制在0.3mm，长期使用也不会出现护套松脱滑动的问题。搅拌轴的径向跳动量控制在0.1mm以内，高速旋转时不会出现明显的抖动，保证搅拌过程中奶泡的细腻度均匀一致，不会出现局部泡沫过粗、局部没有打进空气的分层问题。
