便携手动奶泡打发杯结构设计方案

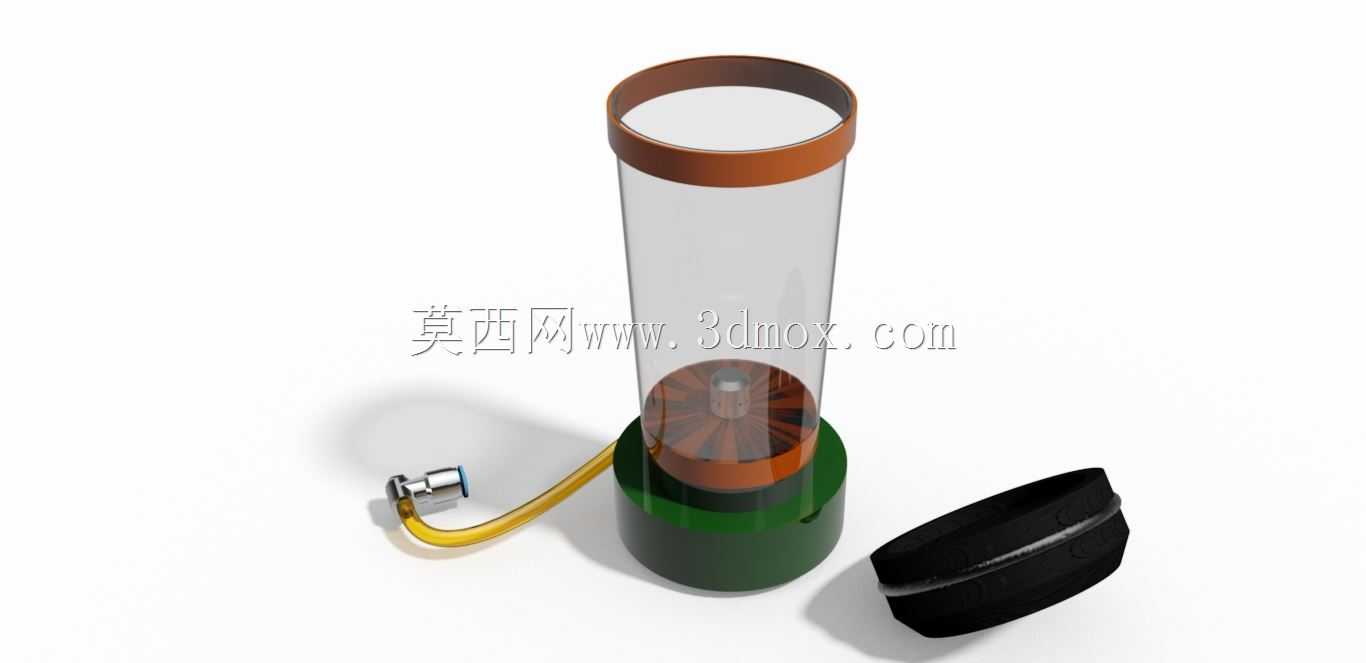

　　这款手动奶泡打发杯的结构设计，核心围绕小体量饮品快速发泡的实际使用需求展开，适配咖啡馆吧台操作、家庭自制饮品、户外便携饮品制作等多场景使用，区别于电动奶泡器的供电限制，纯机械结构的设计可以脱离电源约束，在无供电的户外露营、流动摊位等场景下也能稳定完成奶泡打发作业。从结构组成来看，整体分为透明杯身、底部搅拌基座、手动驱动管路、密封杯盖四个核心部分，杯身采用直筒透明结构设计，一方面可以直观观察内部奶液的发泡状态，随时调整搅拌时长，避免发泡过度或者发泡不足的问题，另一方面直筒结构的内壁做了微弧度过渡处理，减少奶液在搅拌过程中附着在内壁的残留量，降低后续清洁的工作量。底部的搅拌基座集成了叶轮搅拌组件，基座和杯身的连接位置做了嵌入式密封结构，

　　采用食品级硅胶圈做静密封，避免搅拌过程中奶液渗漏到基座内部污染传动结构，叶轮的叶片采用倾斜角度设计，转动时可以带动杯内液体形成自下而上的涡流，让空气充分混入奶液当中，相比普通平面叶片的搅拌结构，发泡效率可以提升40%左右，打出的奶泡质地也更加绵密均匀。手动驱动部分采用柔性管路连接外置的手动按压气嘴，使用时通过反复按压气嘴向基座内部的气动涡轮输送气流，带动涡轮连接的搅拌叶轮转动，这种气动驱动的设计相比传统的手摇齿轮结构，操作时不需要手腕做大幅度的圆周转动，只需要单手握持气嘴反复按压即可，长时间操作的疲劳度更低，同时柔性管路的设计可以让气嘴的握持位置不受杯身位置限制，操作姿态更加灵活。密封杯盖采用旋扣式结构和杯身连接，

　　盖体边缘做了双层密封筋，搅拌发泡过程中盖上杯盖可以避免奶液在涡流作用下溅出杯外，盖体顶部的开口可以在发泡完成后直接倾倒奶泡，不需要完全打开杯盖，减少操作步骤。从安装边界尺寸来看，整体杯身高度控制在180mm左右，杯身外径70mm，底部基座的最大外径75mm，占用吧台或者桌面的面积很小，即使是狭小的家用厨房台面也可以轻松放置，基座底部做了环形防滑硅胶垫，放置在光滑的台面或者玻璃桌面上时，按压驱动的过程中杯身不会出现滑移偏移的问题。设计过程中针对不同使用场景做了对应的结构优化，比如针对商用吧台高频使用的需求，搅拌叶轮和基座的连接位置采用了可拆卸式结构，日常使用后可以直接将叶轮拆下冲洗，避免奶液残留滋生细菌，

　　传动结构的摩擦位置做了自润滑材料选型，不需要额外添加润滑油，符合食品接触器具的卫生要求；针对户外便携使用的需求，整体结构没有易损的电子元器件，所有连接位置都做了防松脱设计，放在背包里携带不会因为颠簸出现零件散落的问题，气嘴和柔性管路的连接位置做了快插结构，不需要工具就可以完成拆装，收纳时可以将管路拆下单独放置，进一步缩小收纳体积。在功能拓展性上，这款结构除了可以完成牛奶发泡制作奶泡之外，还可以用来搅拌热巧克力、冲调拿铁、打发淡奶油等，叶轮的转动转速可以通过按压气嘴的频率自由控制，搅拌热巧克力时可以降低转速避免液体溅出，打发奶泡时可以提高转速提升进气效率，适配不同饮品的制作需求。杯身的容量设计为350ml，刚好可以满足1-2杯咖啡的奶泡制作需求量，避免单次制作过多奶泡放置后消泡造成的原料浪费，杯口的外翻边设计让倾倒奶泡时的水流更加集中，不会出现沿杯壁流洒的问题。
