小型商用叶菜类气泡清洗设备结构

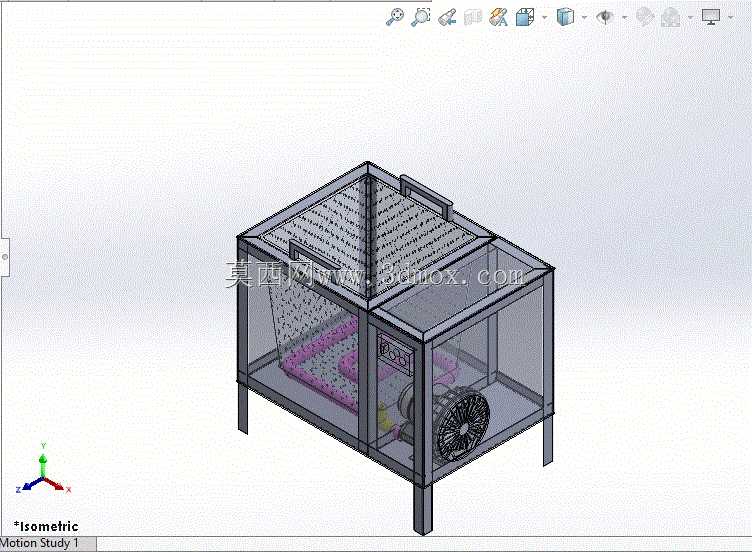

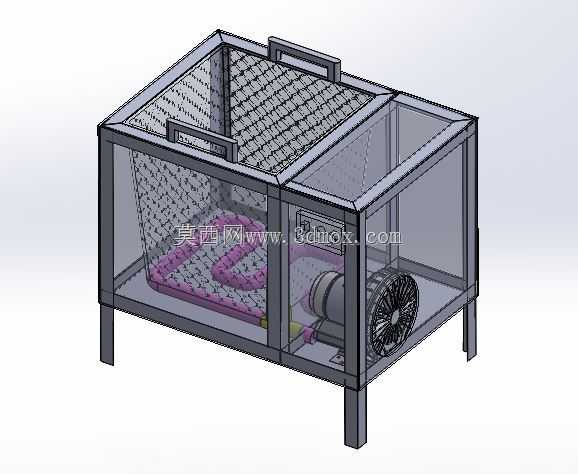

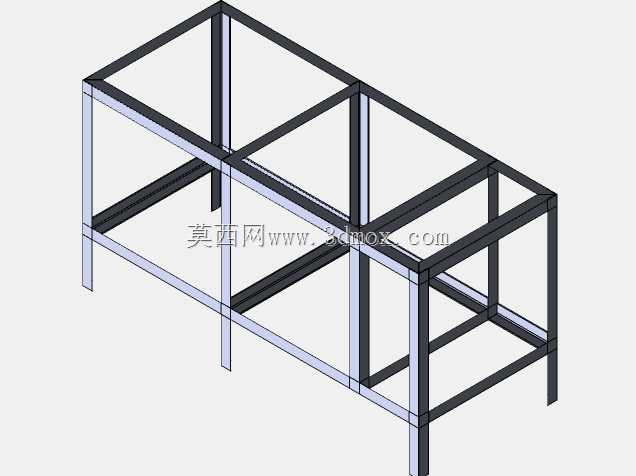

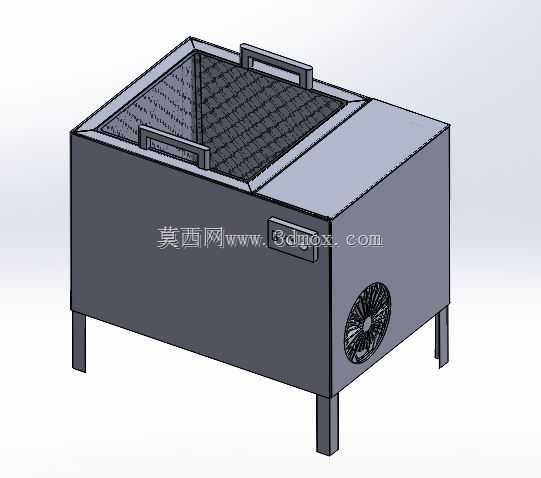

　　这款小型清洗设备主要面向社区生鲜店、乡镇小型商超的日常净菜处理需求，区别于大型净菜加工线的高产能配置，它的设计定位是小批量、高频次的叶菜、鲜果类食材清洗作业，单批次处理量适配10-15平米操作间的摆放空间，不需要额外预埋复杂的给排水管线，接入常规民用供水、排水接口即可完成安装调试。从结构布局来看，设备整体采用方管焊接框架作为承载主体，外围设置透明防护围挡，既可以阻挡清洗过程中水花外溅，也能让操作人员直观观察内部清洗状态，及时调整进料节奏。设备顶部设置可开合的投料盖板，盖板上冲压有密集的沥水孔，日常停机时可以作为临时置物台放置待清洗食材，清洗作业时盖板闭合能够避免水流飞溅到操作区域，保持工位地面干燥。清洗舱内部倾斜布置多孔沥水筛板，

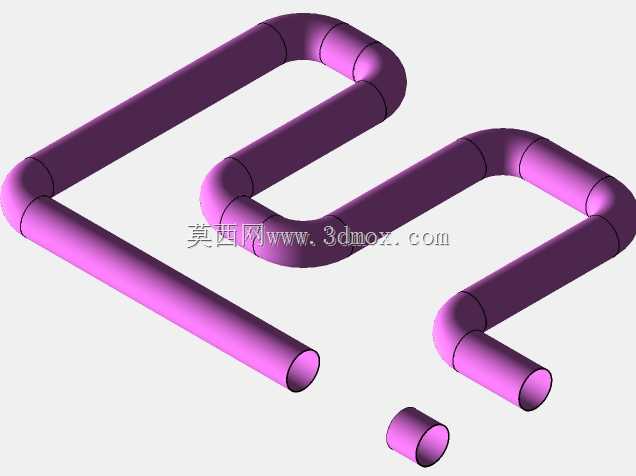

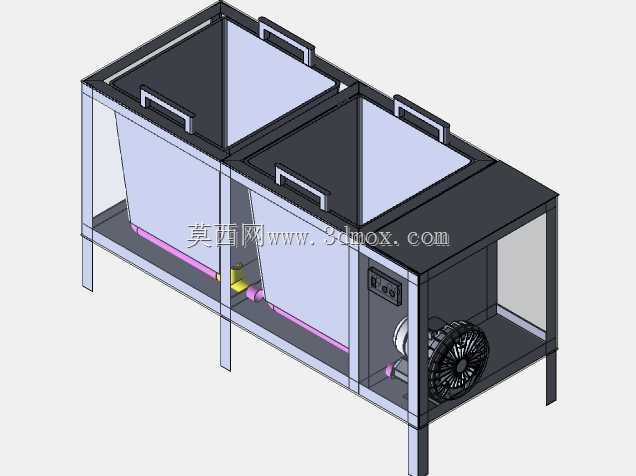

　　筛板下方布设气泡发生管路，工作时通过气流鼓动水体形成翻滚涡流，带动食材在水中缓慢翻转，依靠水流与气泡的冲击力剥离食材表面的泥沙、残留农膜与浮尘，相比传统手工清洗，能够减少叶菜类食材的表皮破损，同时避免人工搓洗带来的二次污染。设备侧部集成的离心风机是气泡发生的核心动力源，风机与布气管路之间设置软连接减震结构，能够降低设备运行时的振动传递，减少框架共振产生的噪音，风机进风口加装可拆卸的防尘滤网，避免外界杂物进入管路堵塞布气孔，日常维护时只需要拆下滤网冲洗即可，不需要拆解整体管路。清洗舱的底部设置倾斜导水结构，排污口布置在舱体最低位置，每次作业结束后打开排污阀即可排空舱内污水，舱体内壁做圆弧过渡处理，没有卫生死角，

　　方便操作人员用高压水枪冲洗内壁残留的泥沙与菜叶残渣，符合食品加工设备的卫生清洁要求。设备的支撑腿高度预留了150mm的底部操作空间，既可以让排污管路顺畅接入地面排水口，也方便日常清扫设备下方的地面杂物，支撑腿底部配置可调橡胶脚杯，能够适应不太平整的操作地面，调整脚杯高度可以让设备整体保持水平，避免清洗舱内水体倾斜导致局部水位不足影响清洗效果。从设计逻辑上，这款设备没有配置复杂的输送网带与多级清洗结构，核心是在有限的体积内平衡清洗效率与操作便捷性，针对小型经营场景操作人员没有专业设备维护能力的特点，所有易损部件都采用快拆结构，风机、布气管路不需要专用工具即可完成拆卸更换，日常使用的维护门槛极低。设备的进水口配置浮球阀控制水位，

　　当舱内水位达到设定高度时自动停止进水，不需要人工值守监控水位，避免溢水问题；清洗作业完成后，可以通过侧部的溢流口排出上层漂浮的杂质，再打开排污阀排空底部带泥沙的污水，整个排污过程不需要操作人员伸手进污水内操作，减少清洁过程的脏污接触。在安装边界上，设备的整体外廓尺寸适配常规商用厨房的标准操作台面宽度，放置时不需要对现有操作空间做大规模改造，设备后侧预留50mm的间隙用于风机散热与管线排布，左右两侧预留200mm的操作空间用于投料与取料，即可满足日常作业的操作需求，不需要额外预留大型设备的检修通道，非常适合经营面积有限的小型生鲜经营场所使用。相比大型连续式清洗线动辄数米的长度要求，这款设备的紧凑结构能够让小体量商户也能实现食材清洗的半自动化作业，降低人工清洗的劳动强度，同时提升清洗作业的标准化程度，避免不同操作人员清洗力度不一致导致的食材洁净度差异。
