适配2.5英寸硬盘SSD的3D打印机箱结构

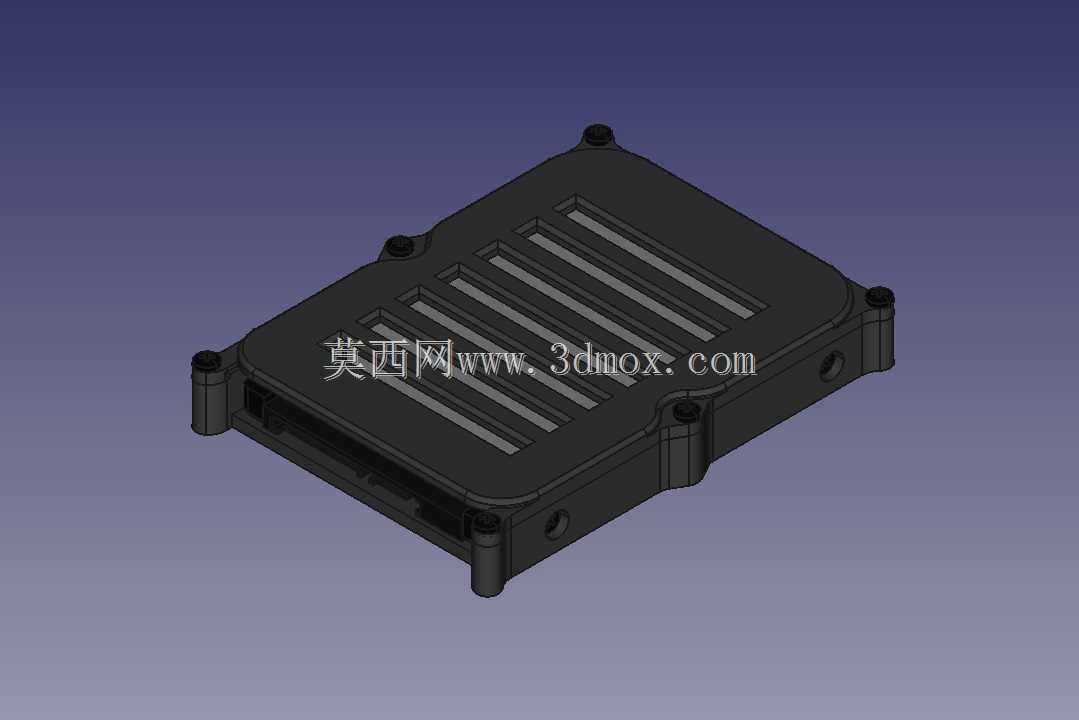

　　在桌面存储扩展、小型嵌入式设备搭建、老旧硬件升级改造这类场景里，2.5英寸规格的HDD与SSD因为体积紧凑、功耗偏低，一直是DIY玩家、小型设备开发者常用的存储介质，但这类硬盘如果直接裸露放置，不仅容易积灰、受外力磕碰损坏盘体或接口，接线杂乱的问题也会让桌面或设备内部的走线管理变得十分麻烦，这款适配2.5英寸HDD/SSD的机箱结构，正是针对这类实际使用痛点设计的收纳承载部件。

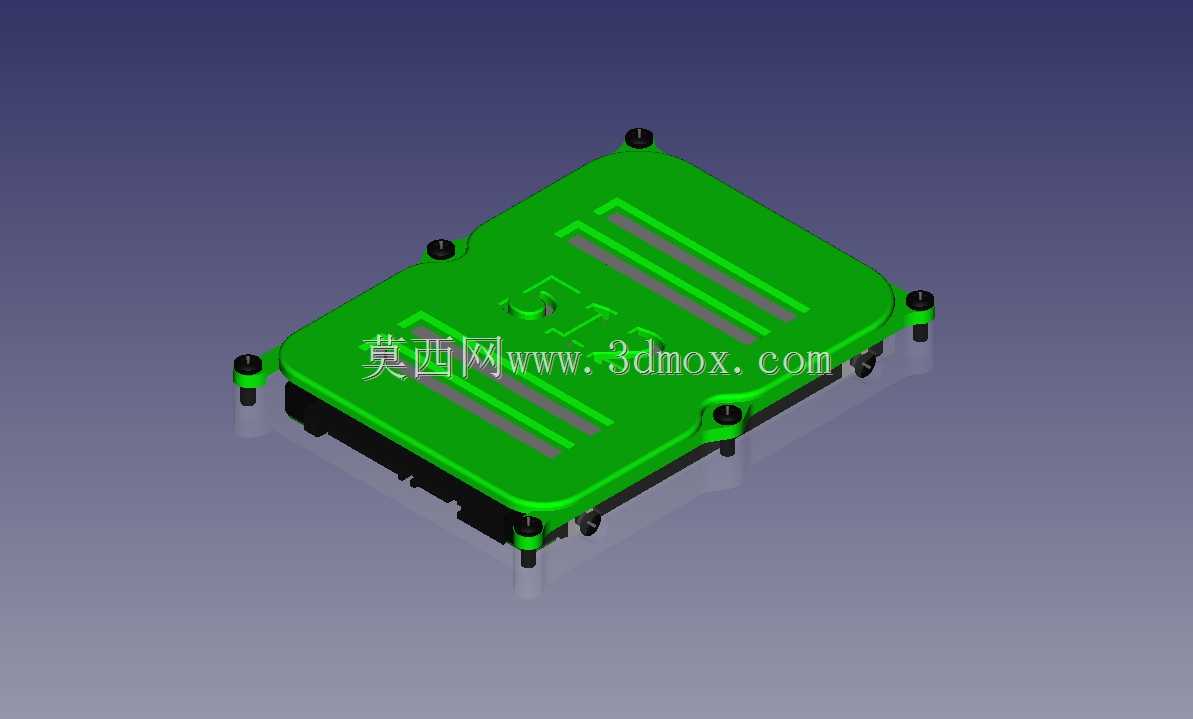

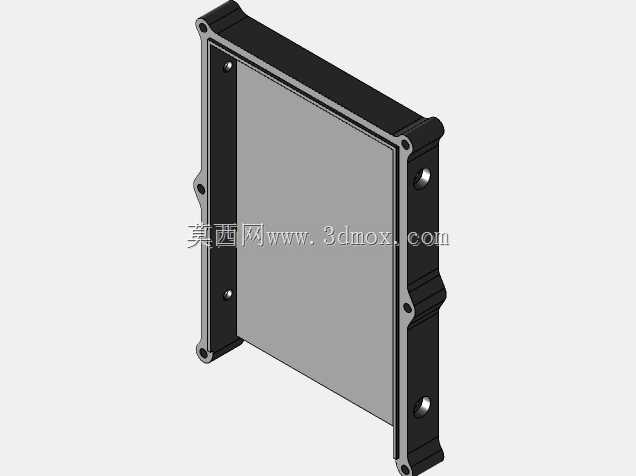

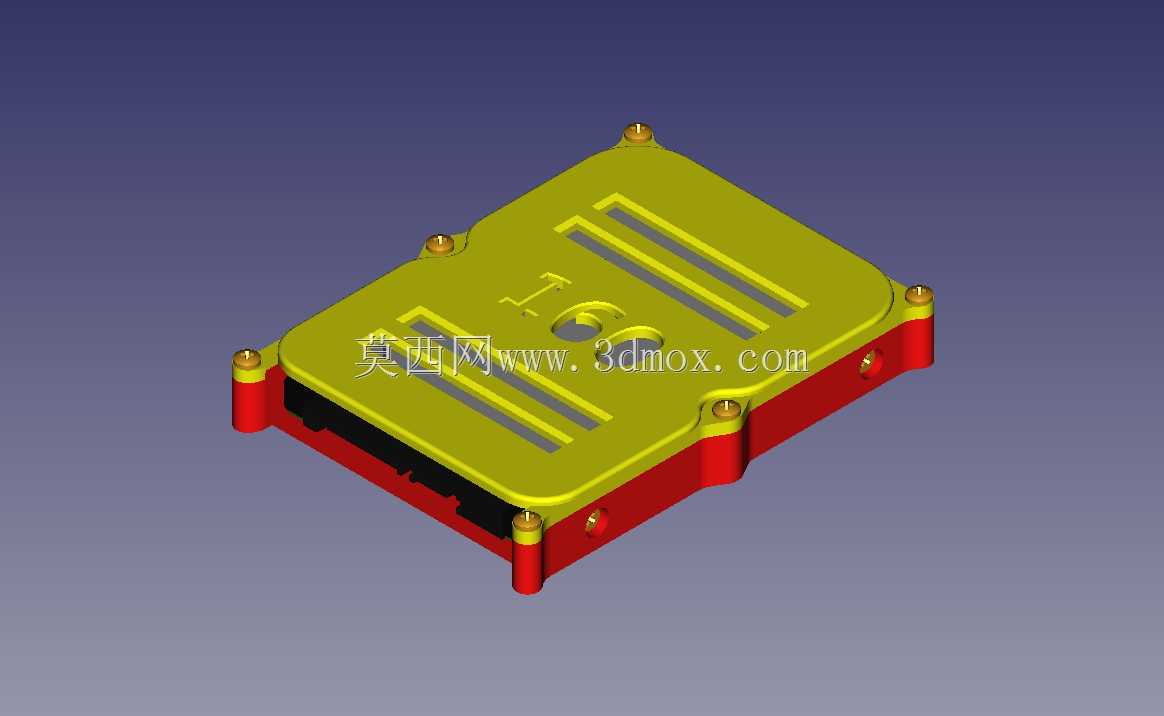

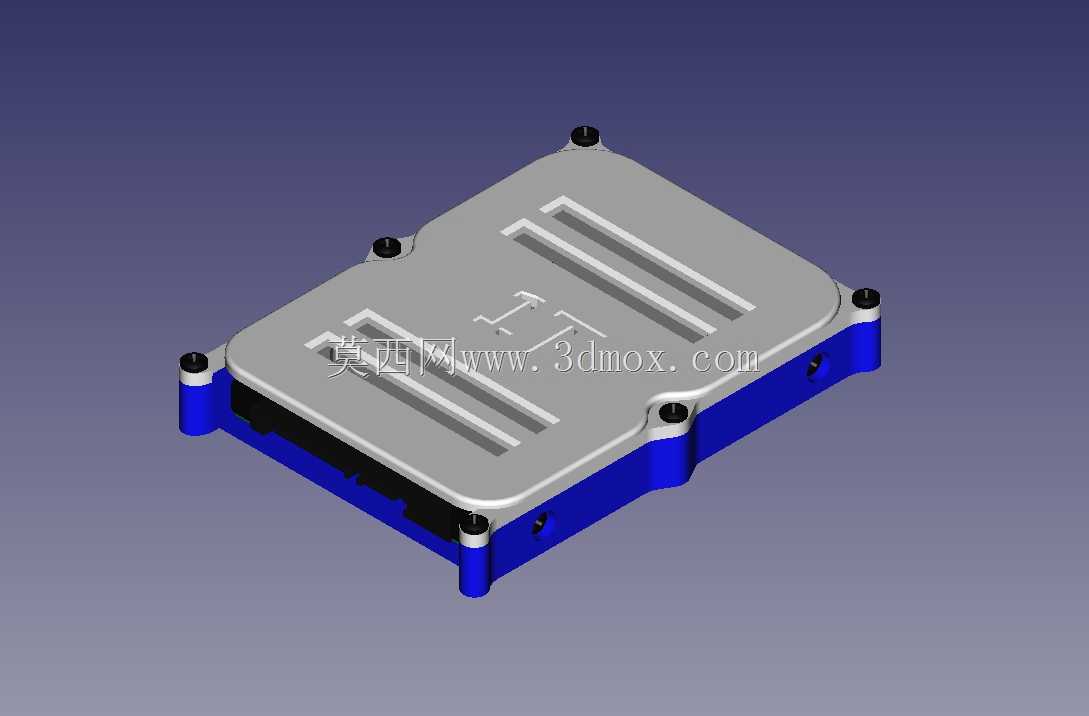

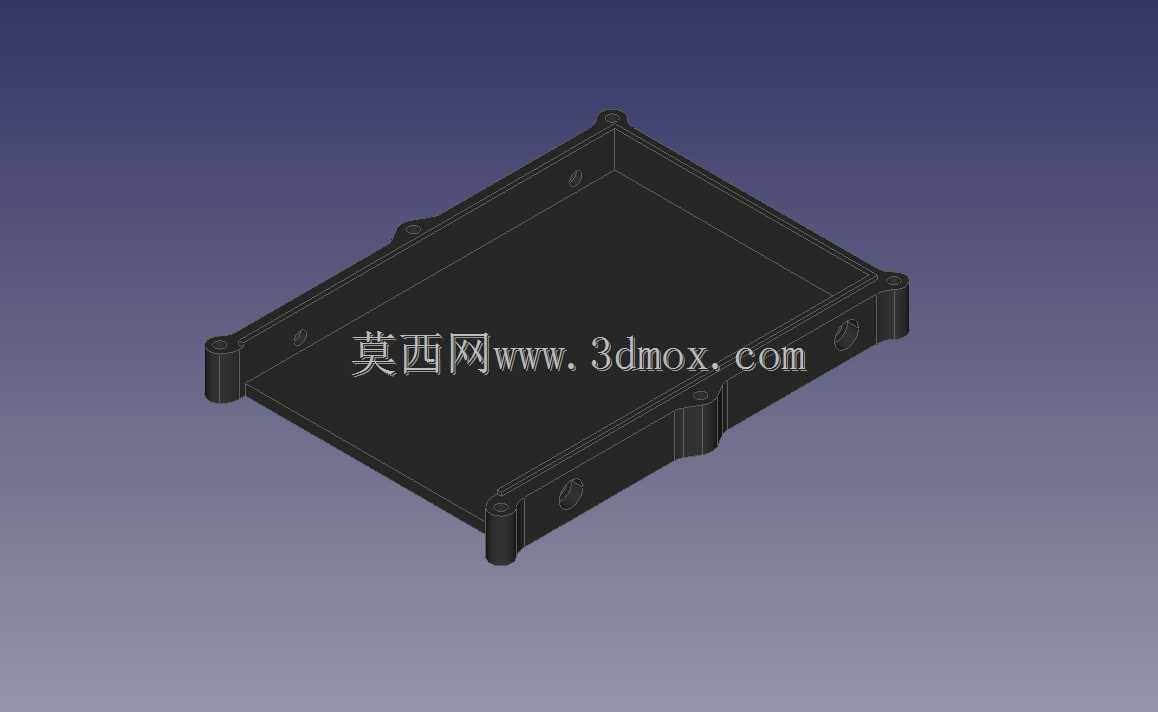

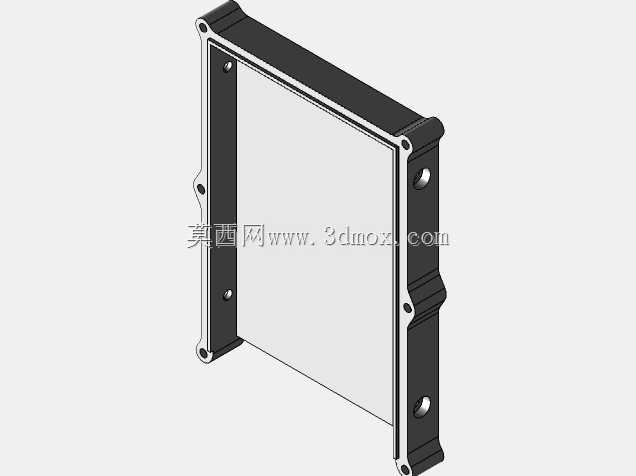

　　从实际功能层面看，这款结构首先要满足硬盘的固定防护需求，设计时优先考虑了硬盘的安装边界：标准2.5英寸硬盘的长宽尺寸为100mm*70mm，厚度常见有7mm、9.5mm两种规格，因此内腔的长宽预留了0.3mm的装配间隙，避免3D打印的层纹误差导致硬盘卡滞无法装入，厚度方向则做了可兼容两种常规厚度的限位结构，不需要额外加装垫片就能适配不同厚度的存储盘体。硬盘的SATA数据接口与供电接口位置，在机箱对应侧做了精准的开口避让，开口边缘做了1mm的圆角过渡，既不会遮挡接线插拔，也能避免插拔线材时刮伤线材外皮。

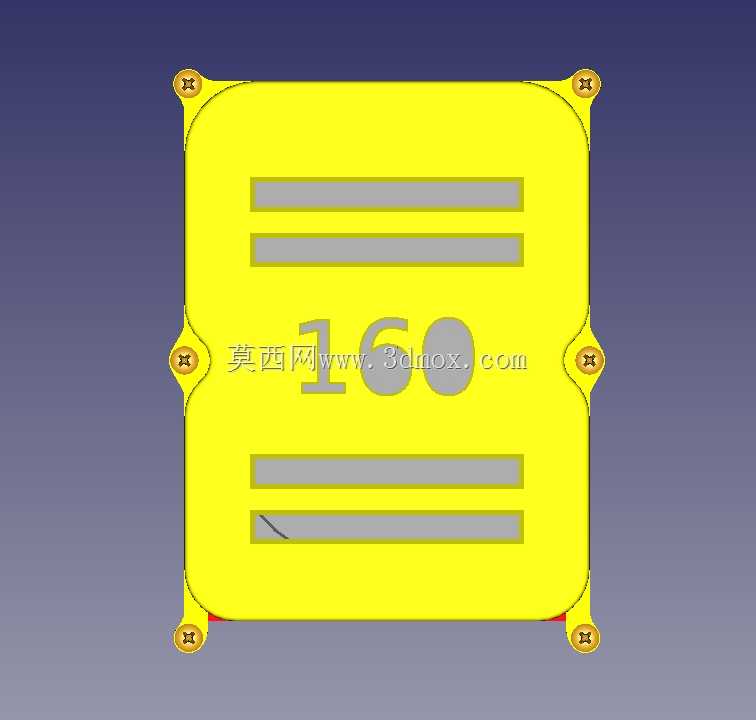

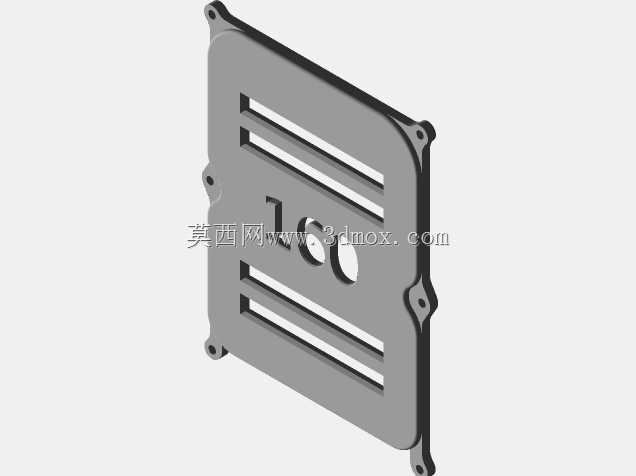

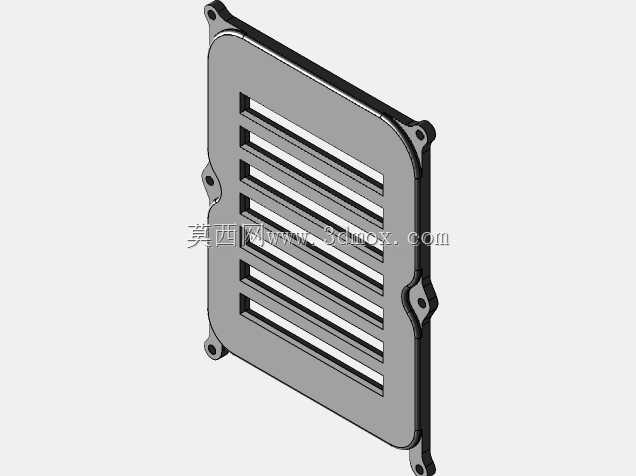

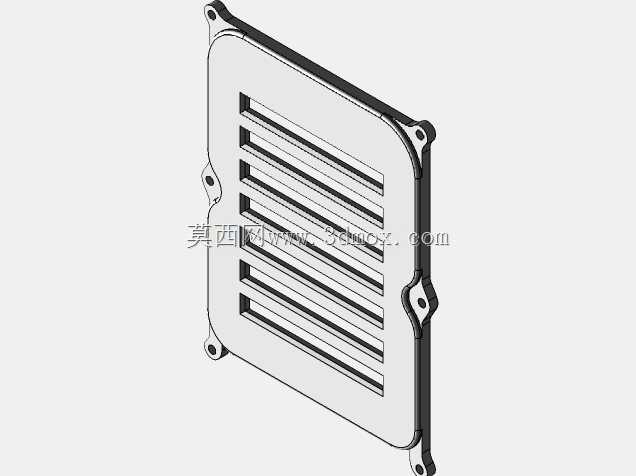

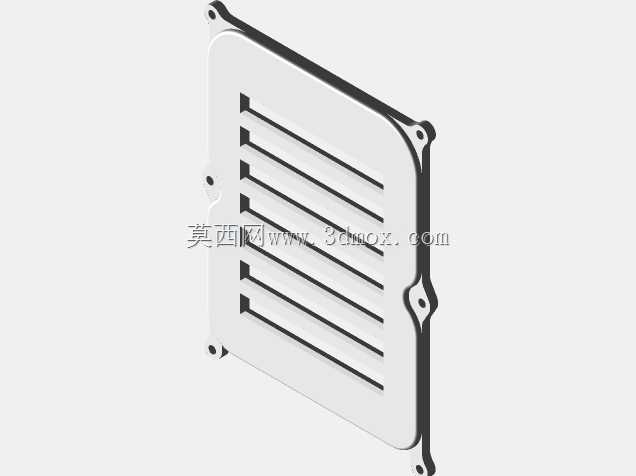

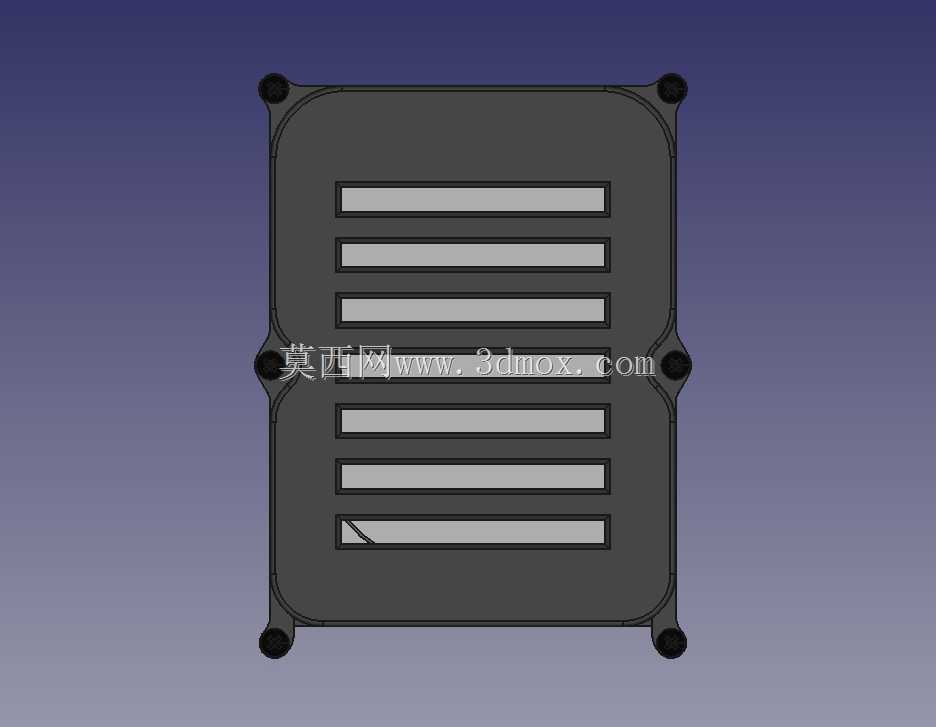

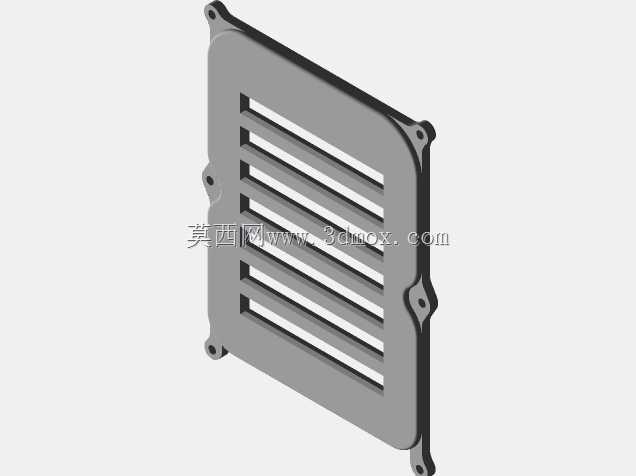

　　设计思路上没有采用完全封闭的盒体结构，而是在盒体的侧边与底部预留了连续的通风栅格，栅格宽度控制在3mm，既能保证硬盘工作时的空气流通，带走盘体或主控芯片产生的热量，避免密闭空间积热导致硬盘掉速、寿命缩短，也能阻挡较大的杂物落入盒内接触硬盘电路板。固定方式上，没有采用额外的螺丝配件，而是在盒体内腔设计了四个带卡扣的限位凸台，凸台位置完全对应2.5英寸硬盘侧边的标准安装孔位，硬盘对准位置轻压即可卡入固定，需要拆卸时拨开卡扣就能取出硬盘，省去了找螺丝、拧螺丝的繁琐步骤，也避免了螺丝丢失导致无法固定的问题，非常适合需要频繁更换硬盘的测试场景使用。

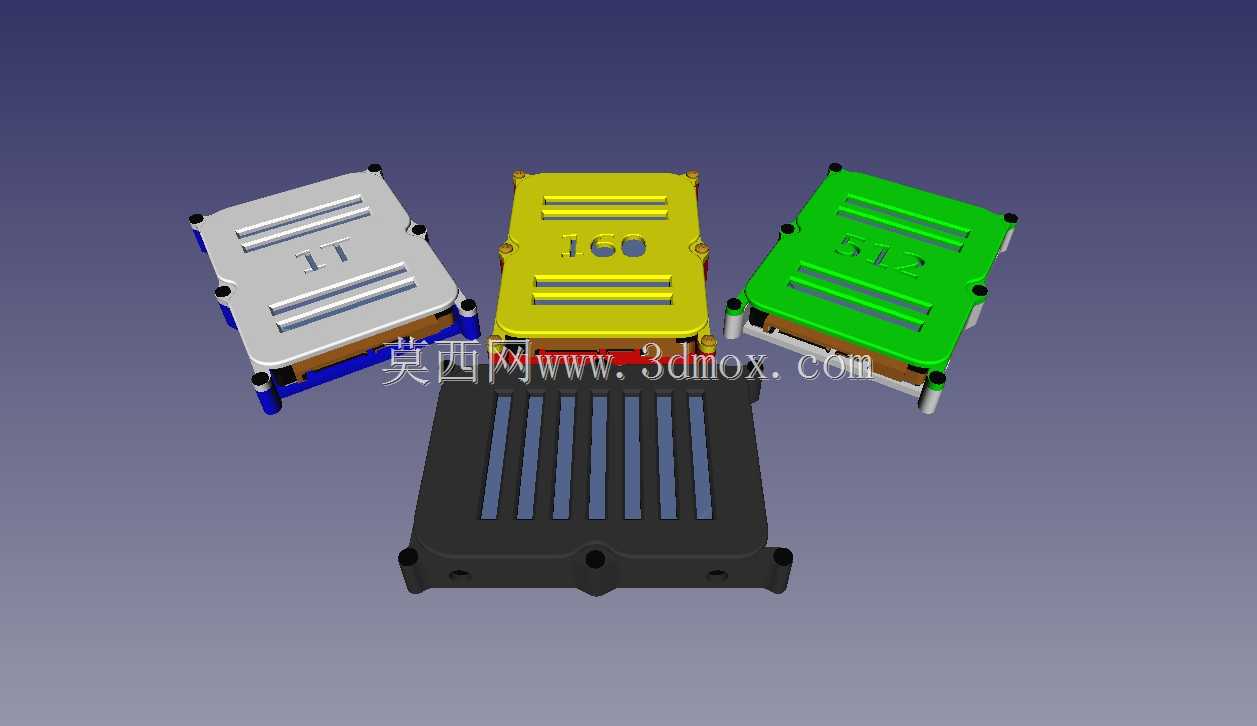

　　考虑到3D打印的工艺特性，整个结构的壁厚统一设置为2mm，既保证了结构强度，拿取时不会因为受力过大出现形变开裂，也不会因为壁厚过大导致打印时间过长、耗材浪费。盒体的边角全部做了R2的圆角处理，没有尖锐的棱角，拿取安装时不会划伤手部，也能减少磕碰时的应力集中，避免盒体边角崩裂。除了单盘固定的基础功能，这款结构还预留了叠装定位结构，多个同规格的机箱可以通过上下的定位凸台与凹槽实现堆叠固定，当需要使用多块2.5英寸硬盘组建小型存储阵列时，可以直接叠放使用，不需要额外的支架固定，大幅节省放置空间。

　　在实际安装适配场景中，这款机箱既可以单独作为桌面移动硬盘的保护盒使用，搭配易驱线就能组成外置移动存储，也可以直接固定在小型ITX机箱、3D打印机控制箱、嵌入式工控设备的内部预留位上，作为设备内置存储的承载结构，盒体背部预留了两个直径4mm的安装孔，可以通过M4螺丝直接固定在设备的安装平面上，安装孔位的间距做了通用化设计，适配多数小型设备的安装孔距标准。针对硬盘运行时的微小震动，在卡扣与硬盘接触的位置预留了0.5mm的缓冲间隙，打印时如果选用柔性耗材制作卡扣部位，还能进一步吸收硬盘运行时的震动，减少震动传导带来的噪音，也能避免震动对硬盘磁道（针对HDD）的损伤。

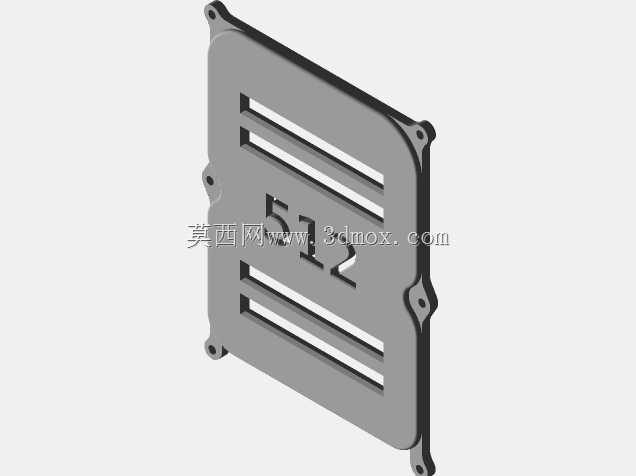

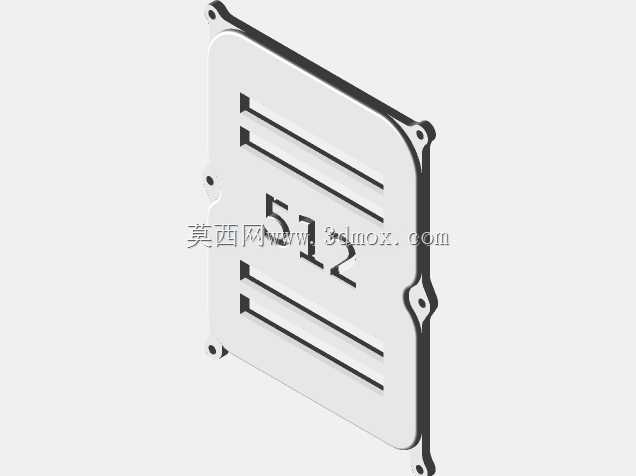

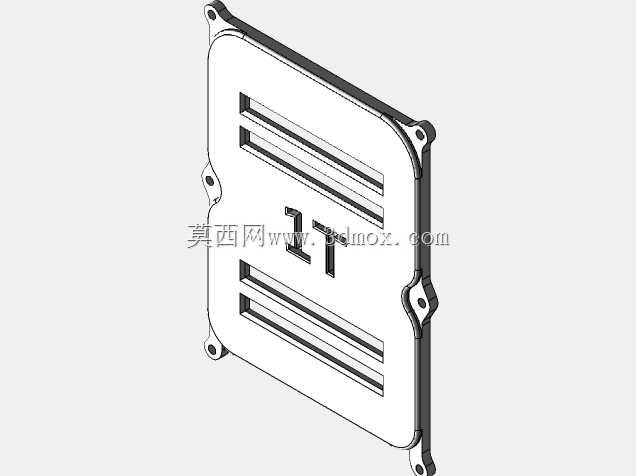

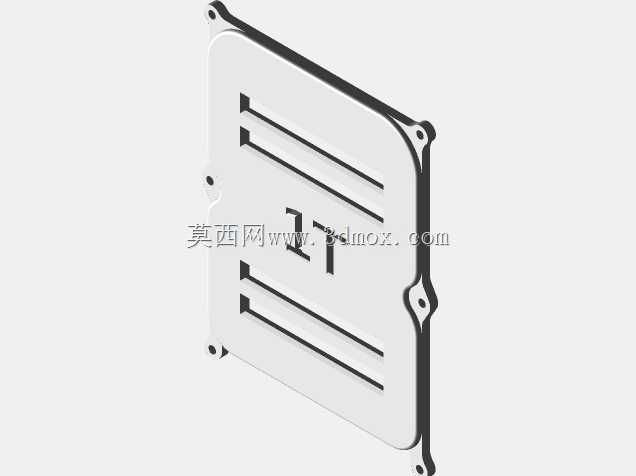

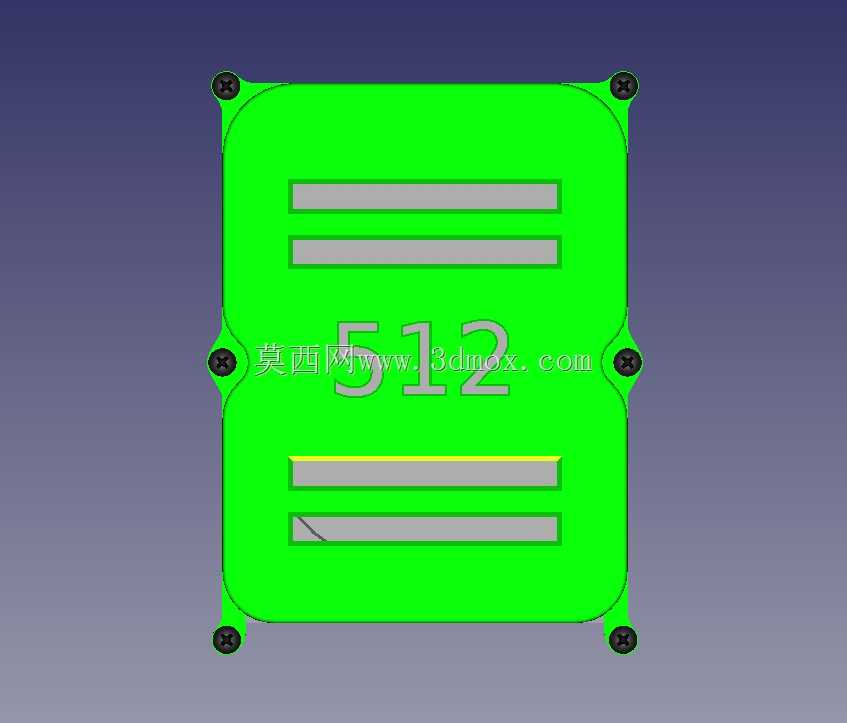

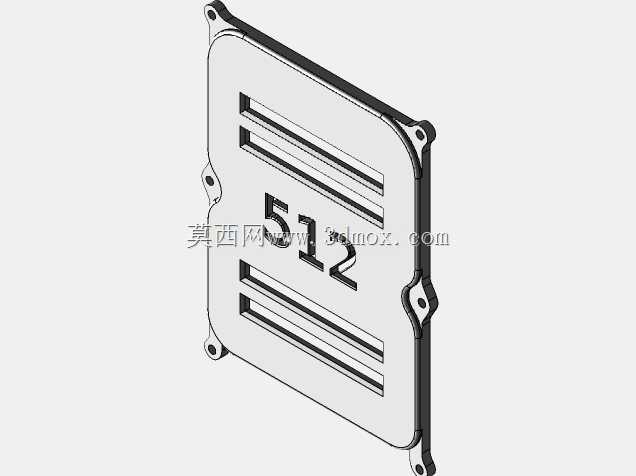

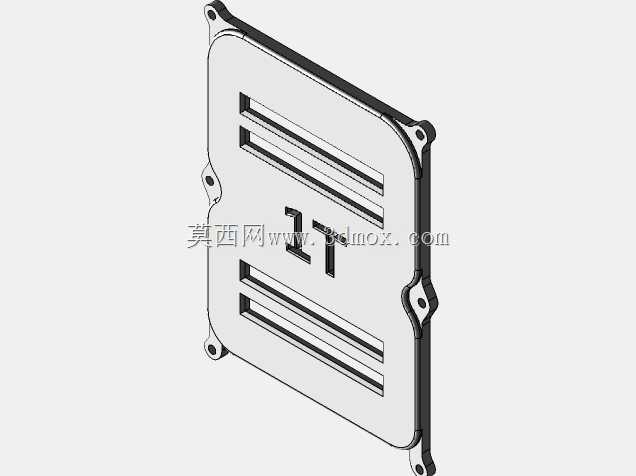

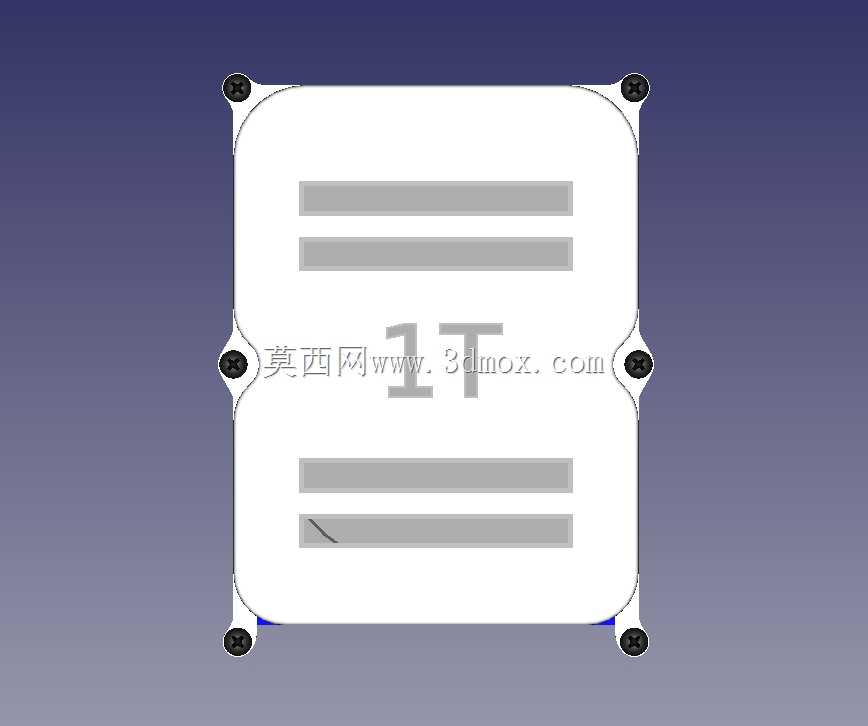

　　很多DIY用户在自制小型NAS、离线备份存储设备时，往往找不到尺寸合适的硬盘固定支架，现成的金属支架不仅成本偏高，尺寸固定很难适配自定义的设备内部空间，这款3D打印的机箱结构可以根据实际使用需求调整安装孔位、增减通风口数量，甚至可以在盒体表面定制标识区域，标注对应硬盘的存储容量、用途分类，在多盘使用场景下快速识别对应硬盘，大幅提升设备维护的效率。结构设计时完全规避了倒扣、悬空角度超过45度的无支撑结构，使用普通FDM3D打印机不需要添加支撑就能直接打印成型，打印完成后只需要去除少量的拉丝毛边就能直接使用，不需要额外的后处理工序，普通用户也能自行制作使用。
