多层嵌套式流体分配端密封端盖结构

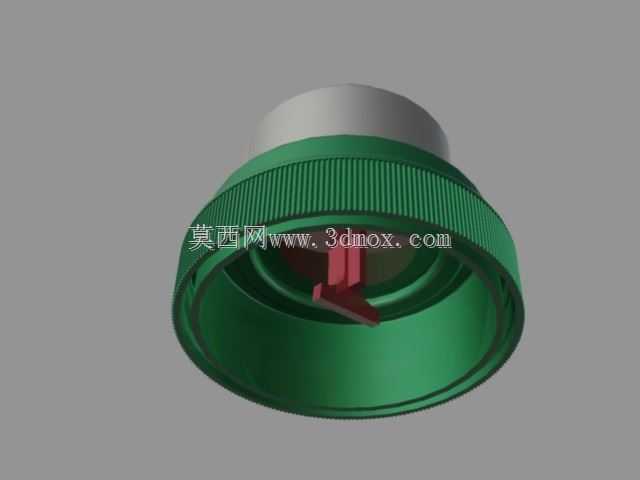

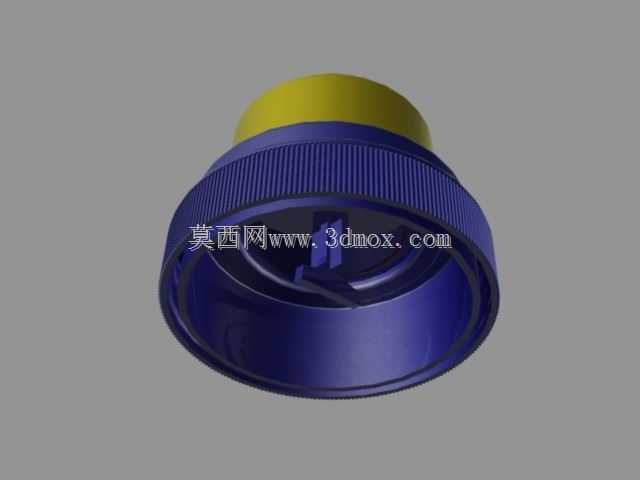

　　在流体输送、介质分配类设备的终端点位，这类端盖结构承担着介质密封、管路对接、层级限位的核心作用，常见于日化灌装生产线的流体分配工位、小型液压回路的支路终端、实验室试剂分配管路的输出端，区别于普通平面闷盖，它采用多层嵌套的阶梯式结构，不需要额外加装密封衬垫就能通过层级配合完成径向密封，适配不同通径的对接管路。从结构拆解来看，最外层的绿色基座是整个端盖的安装承载主体，外圆周面加工有细密的滚花纹理，这个设计并非装饰用途，在无工具辅助的手动装配场景下，滚花面能提供足够的静摩擦力，方便操作人员徒手完成拧紧对位，避免光滑表面施力时打滑；基座的内孔做了三级阶梯退让，每一级台阶的端面都做了0.2mm的倒角处理，既可以在装配时引导内层嵌套件快速对位，

　　也能避免锐边切割嵌套件的密封层，长期拆装也不会出现密封件割损漏液的问题。中间的黄色嵌套环是弹性补偿层，采用过盈配合压入绿色基座的中层台阶，材质选用耐介质腐蚀的弹性改性材料，当上层金属筒体压入后，黄色环体会受径向挤压产生微量形变，填充金属件与基座之间的配合间隙，同时补偿管路工作时产生的微小振动，避免硬接触导致的配合面磨损，哪怕设备长期处于小幅振动的工况下，密封面也不会出现间隙渗漏。最内层的玫红色限位衬套卡在基座最内层的台阶槽内，主要作用是限制上层金属筒体的压入深度，保证金属筒体的端面与基座端面预留0.15mm的缓冲间隙，避免硬顶导致的筒体变形，同时衬套内孔与输送管路的通径完全对齐，不会出现通径缩口影响介质流速的问题。

　　最上层的银灰色金属筒体是介质的直接导流通道，外圆面做了高精度的磨削处理，表面粗糙度控制在Ra0.8以内，和黄色弹性环的配合面能实现完全贴合，筒体的上端做了外翻边结构，外翻边的下表面刚好压在黄色弹性环的上端面，形成轴向+径向的双重密封结构，哪怕管路内存在0.3MPa以内的工作压力，介质也不会从配合面渗出。设计过程中需要重点控制各层零件的同轴度公差，所有嵌套结构的同轴度要求控制在φ0.05mm以内，一旦同轴度超差，装配后会出现单侧间隙过大的问题，直接导致密封失效；同时各层台阶的轴向尺寸公差需要控制在±0.03mm，过大会导致弹性环压缩量不足密封失效，过小会导致弹性环压缩量过大出现永久形变，缩短零件的使用寿命。安装边界方面，

　　整个端盖的最大外圆尺寸适配常规的G1/2管路安装接口，不需要额外改装现有管路的安装基座就能直接替换原有端盖，整体轴向装配高度控制在45mm以内，不会占用过多的设备安装空间，在排布密集的分配管路工位上，相邻端盖之间不会出现安装干涉。实际工况验证中，这类结构的端盖在常温流体输送场景下，连续工作1200小时不会出现渗漏问题，拆装重复利用率能达到90%以上，相比传统的平垫密封端盖，减少了密封件的备件消耗，也降低了日常维护的拆装难度。在三维建模过程中，需要重点还原各层零件之间的配合间隙，滚花特征的纹理参数要符合实际加工的刀具参数，弹性环的形变模拟要结合材料的硬度参数设置，避免建模时出现配合干涉，影响后续的工程图导出与加工落地。
