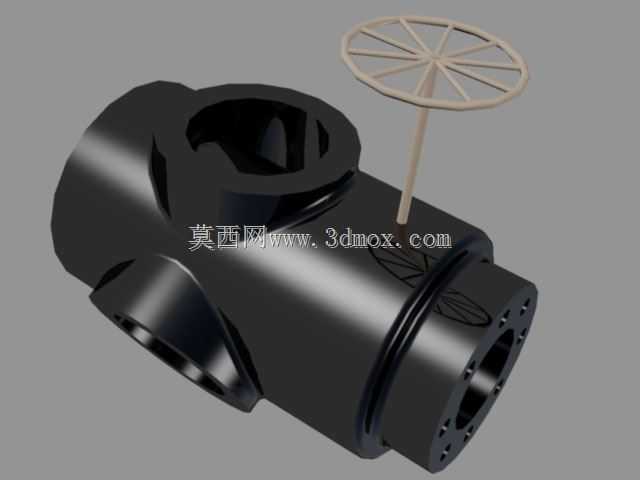

流体管路用B-R型连接阀体结构设计

　　该阀体结构主要应用于工业流体输送管路系统中，作为管路通断、流向切换或介质截流的核心承载构件，适配中低压工况下的水、油气、弱腐蚀性介质输送场景，常见于化工管路布设、市政给排水管线、中小型液压动力回路以及设备内部流体通路的集成布置中。从实际使用场景来看，这类阀体通常直接串接在管路中间，两端对接同管径的管路接口，依靠自身内部的型腔结构配合阀芯、密封件完成通路控制，不需要额外的转接支座，自身的结构强度直接决定了管路运行的承压上限与密封可靠性。

　　从功能特性来看，该阀体采用一体化铸造成型后做精加工处理，主体型腔为贯通式流道设计，中部预留的圆形通孔为阀芯安装位，流道内壁做圆弧过渡处理，能够有效降低介质流经时的局部阻力，减少紊流产生的概率，避免长期运行过程中介质内杂质在拐角处沉积造成流道堵塞。阀体两侧的凸缘结构为管路对接安装位，凸缘端面预留密封件安装槽，安装时配合密封垫片可实现端面静密封，防止介质从对接位置渗漏。阀体上下侧的凸台结构为阀杆装配与端盖固定位，凸台位置设置有同轴度定位基准，能够保证阀杆装配后与中部阀芯安装孔的同轴度要求，避免阀杆动作时出现卡滞、偏磨的问题。

　　在设计思路上，该结构优先考虑了承压均匀性，整体外形采用圆滑过渡的块状结构，没有尖锐的直角转角，能够避免承压状态下的应力集中问题，在介质压力波动的工况下，不会因为局部应力过大出现开裂风险。流道的通径尺寸按照常规管路通流能力匹配设计，保证介质流经时的流速控制在合理区间，不会因为通径突变造成压损过大。安装边界方面，阀体两侧对接面的中心距、凸缘上的固定孔位间距均按照通用管路安装标准设计，能够直接适配同规格的标准管路法兰或快接接头，不需要现场二次加工适配。中部阀芯安装孔的尺寸公差按照H7级精度设计，能够保证与标准阀芯组件的配合间隙在合理范围，既不会因为间隙过大造成内漏，也不会因为间隙过小导致阀芯动作卡涩。

　　从结构细节来看，阀体外侧的加强筋结构与主体一体化成型，沿着流道方向与安装凸缘衔接，能够提升整体的结构刚性，在管路安装拧紧过程中，不会因为紧固力过大造成阀体变形，影响内部流道的尺寸精度。阀体外表面的非配合面保留铸造后的喷砂处理表层，配合面做精铣加工，表面粗糙度控制在Ra1.6以内，保证密封面的平面度要求。在实际选型适配时，需要确认阀体的通径尺寸与现场管路通径匹配，安装时两端紧固螺栓需要按照对角顺序逐步拧紧，避免单侧受力过大造成阀体端面变形，日常维护时可直接拆开上端盖更换内部密封件与阀芯，不需要将整个阀体从管路上拆下，能够降低现场维护的工作量。该结构的壁厚设计按照1.6倍公称压力的承压要求计算，在额定工作压力下长期运行不会出现塑性变形，能够满足工业管路长期连续运行的可靠性要求。
