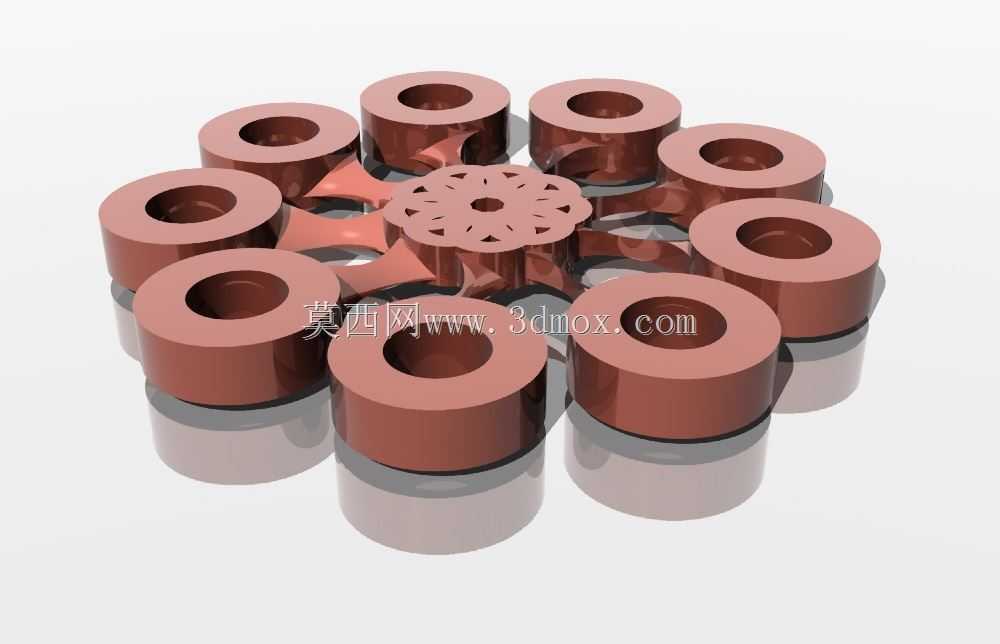

这套环形排布的承载轮组结构,在多工位回转式加工设备、转盘式装配工作站里有着非常广泛的适配场景,不少需要周向循环完成多工序作业的自动化产线,都会采用这类周向均布的承载单元设计,来匹配工位同步切换的作业需求。从实际使用场景来看,这类结构常被用在小零件压装工位、小件表面喷涂转台、多工位检测转盘上,每个环形排布的套筒式承载座对应一个独立工位,工件可直接放置在套筒内孔中完成定位,随着中心花芯式连接盘的转动,依次完成上料、加工、检测、下料等全流程工序,相比直线排布的工位结构,环形阵列的布局能大幅压缩设备的占地空间,同时减少工件在不同工位间转运的定位误差。
从功能特性上看,每个独立的套筒式承载单元都做了等厚的筒壁设计,内孔可根据待加工工件的外形做适配镶套,不需要更换整个轮组就能兼容不同尺寸的工件装夹,套筒底部做了平整的支撑端面,和下方的支撑台面接触时能保证每个工位的承载面高度一致,避免工件放置后出现倾斜偏差。中心的花芯式连接盘并非装饰性结构,其周向的镂空槽一方面是为了减轻整个回转结构的自重,降低驱动端的负载扭矩,另一方面每个镂空槽的位置刚好对应两个相邻承载套筒的连接筋位置,能在筋板传递扭矩时分散应力,避免长期交变载荷下筋板根部出现应力断裂。
设计思路上,整套结构采用了完全周向对称的布局,10个承载套筒沿中心回转轴线做等角度均布,相邻套筒之间的连接筋做了圆弧过渡处理,没有直角锐边结构,能有效减少应力集中点,不管是采用金属3D打印一体成型,还是采用铸造后精加工的工艺,都能避免转角处出现成型缺陷。中心花芯盘的中心位置预留了驱动轴安装孔,可直接和回转驱动的输出轴配合,键槽位置可根据驱动扭矩的大小做适配调整,整个轮组的安装边界以中心轴线为基准,所有承载套筒的外圆到中心轴线的半径尺寸保持一致,安装时只需要保证驱动轴的垂直度,就能保证所有工位的回转半径偏差控制在极小范围内,不需要逐个调整工位的位置。
从安装适配的角度来说,每个承载套筒的高度统一,上端面和下端面的平行度公差可控制在0.02mm以内,当轮组在支撑平面上回转时,每个套筒的下端面都能和支撑面保持均匀接触,不会出现个别工位悬空、承载时下沉的问题。套筒的内孔做了倒角导向,方便工件放入时快速导入,即使是人工上料的场景,也能降低操作对位的难度。连接筋的厚度经过载荷校核,在每个工位承载5kg以内工件的工况下,筋板的变形量可控制在0.01mm以内,完全能满足精密加工、检测类工位的精度要求。另外,整套结构的对称设计也让其动平衡性能更好,即使在较高的回转速度下,也不会出现明显的振动,能适配更高节拍的产线作业需求,不需要额外做动平衡配重处理,减少了装配调试的工作量。在日常维护中,这种一体式的阵列结构没有过多的零散连接部件,只需要定期检查中心轴的配合间隙,以及套筒支撑端面的磨损情况即可,维护成本远低于分体式组装的多工位转盘结构。
