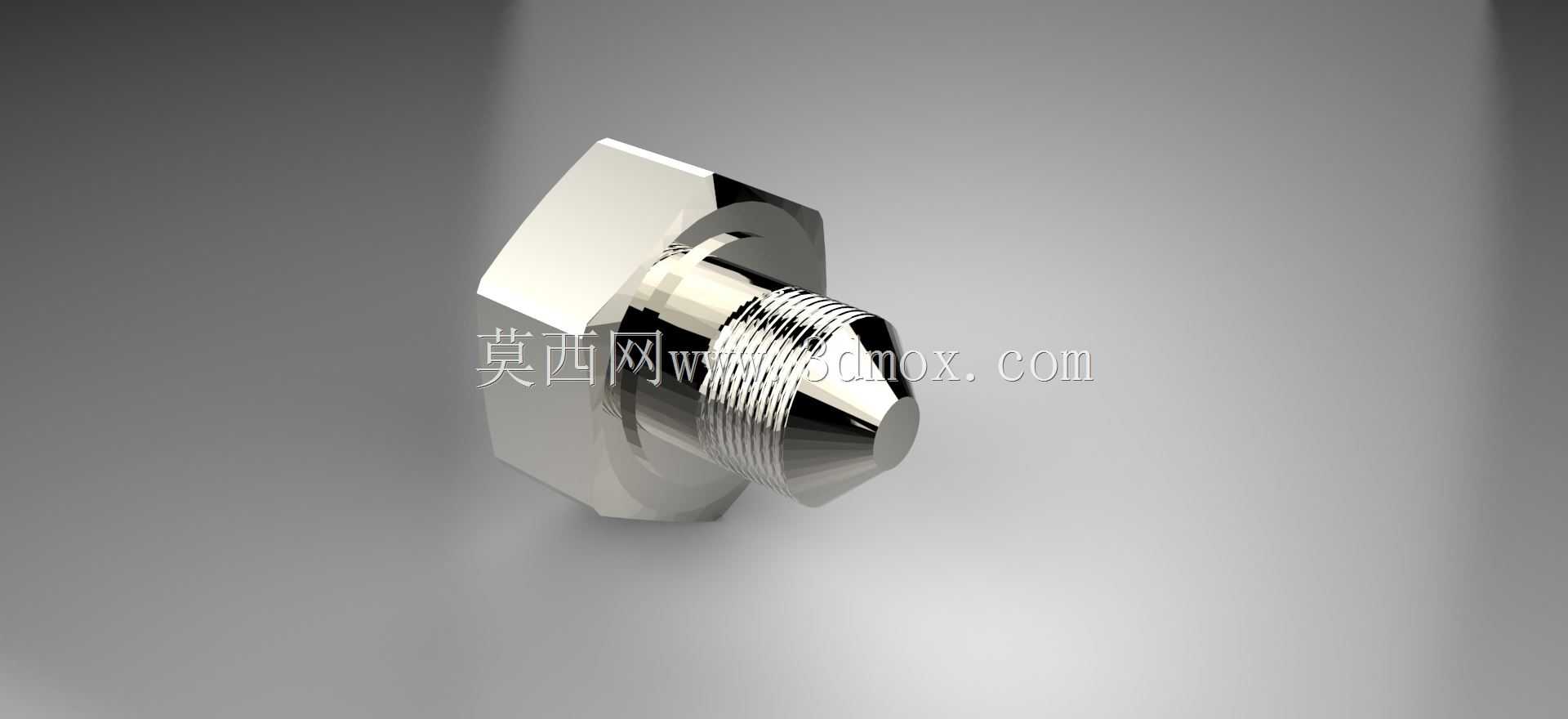

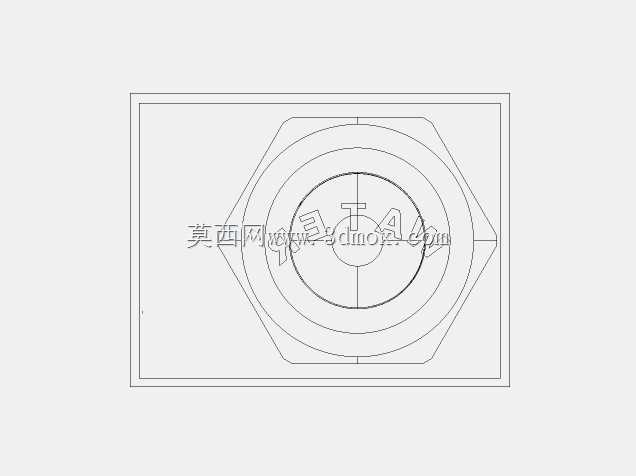

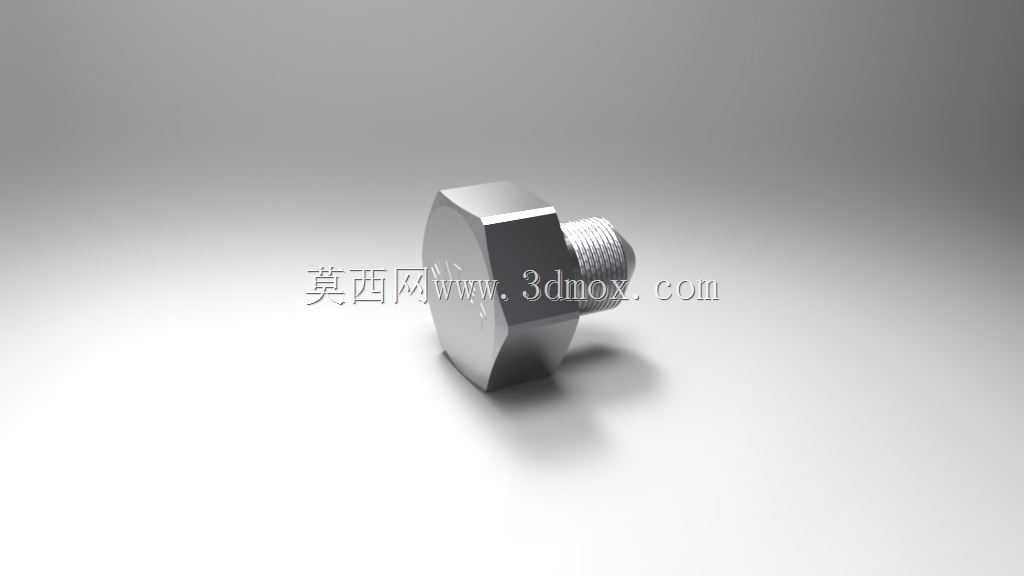

外六角外螺纹水螺杆结构三维建模

　　在水暖管路、小型流体输送设备、水冷散热系统的装配环节中，这类外六角外螺纹结构的水螺杆是十分常见的连接构件，日常接触到的民用供水支路、小型工业循环水回路、设备冷却水路的终端接驳位置，都能见到这类零件的应用。不同于普通紧固螺栓的受力设计逻辑，水螺杆的核心功能除了基础的结构连接定位，更要承担流体通路的密封衔接作用，因此在建模阶段需要优先考量螺纹配合的公差带、六角头的受力接触面、以及端面密封的压合边界，不能直接套用普通标准螺栓的建模参数。从结构设计的角度来看，这类零件的六角头部采用标准外六角构型，是为了适配常规开口扳手、套筒扳手的夹持尺寸，在实际装配作业中，操作人员可以借助标准工具施加稳定的拧紧力矩，保证螺纹配合处的预紧力达到密封要求，

　　避免通水后出现渗漏问题。建模时需要注意六角头的对边尺寸、对角尺寸的公差匹配，既要保证扳手能够顺利卡入，也要避免头部尺寸过大造成周边装配空间的干涉，很多新手建模时容易直接照搬理论六角尺寸，忽略实际加工后的倒角余量，导致装配模拟时出现扳手卡滞的问题，这一点在实际工程应用中需要格外留意。螺纹段的设计是这类水螺杆的核心部分，不同于普通紧固螺纹的受力侧重，水螺杆的外螺纹需要和对应内螺纹件形成紧密配合，螺纹的牙型角、螺距、大径小径尺寸都要严格匹配管路连接的通用标准，同时要考虑螺纹配合处缠绕生料带、放置密封垫圈的余量空间，不能把螺纹配合的间隙设置得过小，否则实际装配时密封材料无法填充配合间隙，很容易出现通水渗漏的情况。另外，六角头部和螺纹段的衔接位置需要设计合理的退刀槽结构，退刀槽的宽度和深度既要满足螺纹加工的退刀需求，也要避免应力集中导致的零件断裂问题——在实际水路系统运行中，管路内的水压会存在一定的波动，衔接位置如果存在尖锐的应力集中点，长期受水压脉动载荷影响很容易出现疲劳断裂，造成水路泄漏故障。从安装边界的角度考量，这类水螺杆的整体长度需要根据实际接驳的管路壁厚、密封垫圈厚度、对接件的螺纹深度综合确定，建模时要预留出足够的螺纹旋合长度，保证连接强度的同时，也要避免螺杆过长顶到对接管路的内部流道，造成流体通流面积减小、流阻增大的问题。六角头部的端面需要设计足够的平面度，保证和密封垫圈接触时能够形成均匀的压合面，

　　建模时不能忽略端面的粗糙度要求对应的平面公差，很多三维模型只做了外形结构，没有考虑密封面的平面度要求，实际加工出来的零件在装配后很容易因为密封面压合不匀出现渗漏。在实际应用场景中，这类水螺杆常被用在小型水冷设备的进出水口接驳、民用自来水管道的分支接头连接、农业灌溉管路的终端固定、小型水族设备的水路连接等位置，不同应用场景下对螺杆的材质要求存在差异，但结构尺寸的设计逻辑是共通的：既要保证足够的结构强度承受拧紧力矩和管路水压，也要保证密封面的压合精度实现无渗漏连接，还要兼顾标准工具的装配适配性降低现场作业的难度。建模过程中，需要先确定螺纹的公称直径和螺距参数，再根据扳手空间确定六角头的尺寸，随后根据实际安装的接驳厚度确定螺杆总长度，

　　最后补充退刀槽、头部倒角、端面密封面的细节结构，完成结构建模后还需要做装配干涉模拟，验证扳手夹持空间是否充足、螺纹旋合长度是否满足要求、螺杆端部是否会伸入流道造成通流阻碍，确保模型导出后能够直接用于加工生产或者装配模拟。很多初学者在做这类零件建模时，容易把它和普通外六角螺栓混淆，直接调用标准螺栓模型修改长度，忽略了水螺杆的流体密封需求对应的结构细节，比如密封面的平面度要求、螺纹配合的密封余量、退刀槽的应力释放设计，这些细节恰恰是决定零件实际使用性能的关键。在循环水系统的长期运行中，这类小零件的可靠性直接影响整个系统的运行稳定性，一旦出现螺杆断裂或者密封失效渗漏，轻则需要停机维修影响生产效率，重则可能造成电路短路、设备浸泡等严重故障，因此在三维建模阶段就需要把所有实际工况的载荷、装配、密封要求都纳入考量，不能只做表面的外形复刻。
