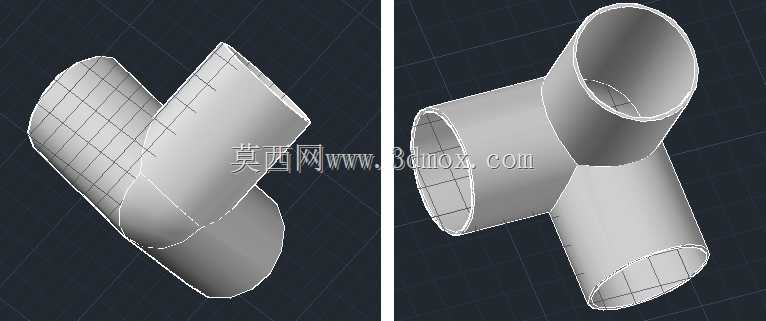

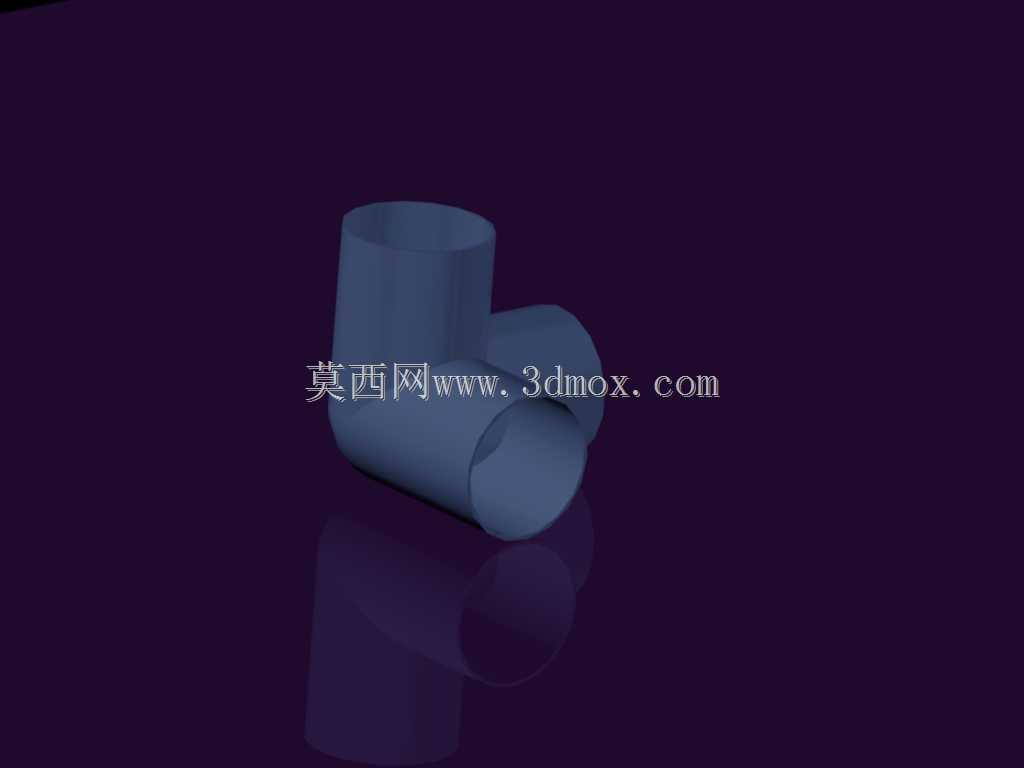

等径斜交三通管道连接结构

　　在流体输送管网搭建、工业管路改造、车间工艺管线布设的现场作业中，斜向交汇的管路衔接一直是管路设计里容易被忽略却直接影响输送效率的节点，这类斜交三通结构常被一线安装人员俗称为管路肘关节，核心作用是在不额外增加转接弯头、减少管路焊缝数量的前提下，实现两个不同走向管路的平滑汇流或分流。不同于常规正三通的垂直交汇结构，该斜交管件的两个支管轴线呈固定锐角相交，相贯线处的曲面过渡经过平滑处理，能大幅降低流体在交汇位置的湍流损耗，尤其适用于压缩空气输送、低压给排水、粉体气力输送这类对管路压损有明确要求的场景。从结构设计逻辑来看，建模阶段优先保证了三个连接端口的内径尺寸完全一致，可直接对接同公称直径的标准圆管，无需额外配置变径接头；

　　相贯线位置的壁厚做了均匀过渡处理，避免了交汇位置因壁厚突变产生的应力集中，不管是后续采用焊接连接还是卡箍快装，都能保证连接位置的结构强度满足管路承压要求。安装边界层面，三个端口的端面均做了垂直于自身轴线的平切处理，现场配管时可直接将对接管道插入端口预留的装配段，无需额外修磨端面；两个斜向支管的轴线夹角经过工程化验证，既不会因为夹角过小导致流体转向阻力陡增，也不会因为夹角过大占用过多的管路布设空间，在紧凑的设备夹层、管廊排布场景下，能有效减少管路整体的转弯半径占用。实际应用中，这类斜交三通常替代“正三通+45度弯头”的组合连接方案，相比组合件减少了两道密封焊缝，不仅能降低现场安装的焊接工作量，还能减少管路系统的潜在泄漏点，

　　在低压流体输送场景下长期运行的可靠性更有保障。建模过程中对相贯线位置的内表面做了曲率连续处理，流体经过交汇位置时不会出现明显的流向突变，对于输送含细小固体颗粒的流体介质，还能减少颗粒在管壁位置的沉积堵塞概率，降低管路长期运行的维护频次。端口位置预留的装配余量可适配不同壁厚的标准管材，不管是采用氩弧焊连接的不锈钢管路，还是采用热熔连接的塑料管路，或是采用螺纹转接的低压金属管路，都能通过该结构实现稳定的斜向交汇连接，不需要针对不同管材重新设计交汇结构。在设备内部的管路布设场景中，这类斜交结构还能避让设备内部的其他结构件，不需要为了适配正三通的垂直走向额外调整其他部件的安装位置，能有效压缩设备整体的外形尺寸，提升设备内部的空间利用率。
