复合材料制造用真空探头组件

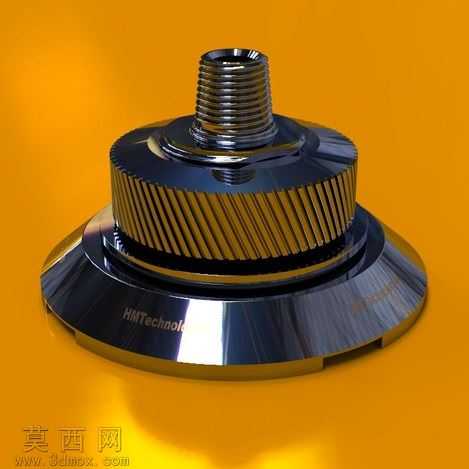

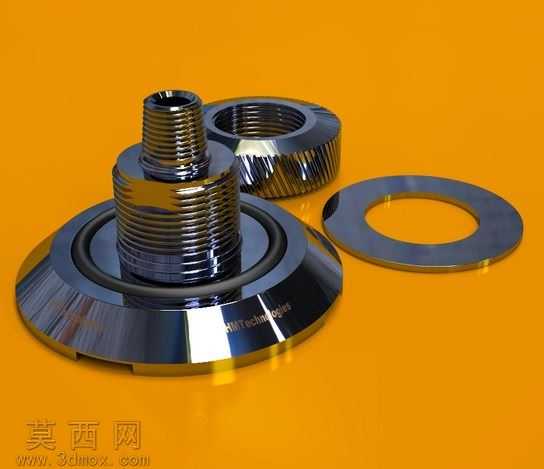

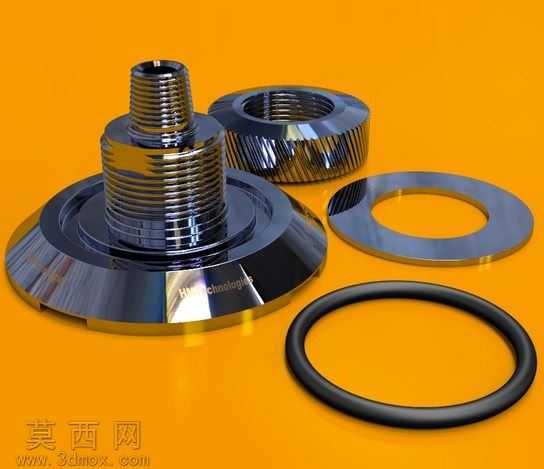

本套三维模型围绕复合材料制造场景下的真空探头组件进行全参数化建模，完整还原了探头主体、锁紧圆螺母、压紧垫圈、耐高温O型密封圈四个核心配套零件的全部结构细节。建模过程中首先以真空系统的接口标准为基准，确定探头主体的外螺纹规格、密封端面的平面度公差要求，对探头的法兰盘边缘做了符合实际加工工艺的倒角处理，还原了金属加工后表面的高光切削纹理特征。材质渲染阶段，针对探头主体、螺母、垫圈的金属材质，分别调整了金属粗糙度、反射强度参数，还原不锈钢材质经精密机加工后的亮面金属质感，对表面的品牌标识区域做了细微的蚀刻效果处理，让金属零件的视觉表现更贴近真实工业产品的质感；针对O型密封圈的橡胶材质，调整了漫反射粗糙度、低反光参数，还原丁腈橡胶材质的哑光黑质感，同时还原橡胶圈自然放置状态下的细微形变特征，避免硬质模型的生硬感。结构设计上，整套组件遵循真空密封的装配逻辑：O型密封圈嵌合在探头法兰与安装基面之间，金属垫圈压覆在密封圈外侧，圆螺母通过与探头外螺纹的旋合，向垫圈施加均匀的轴向压紧力，迫使O型圈产生弹性形变填充密封间隙，实现高真空环境下的可靠密封，建模时严格匹配了各零件的配合公差，螺纹旋合行程、垫圈的内径外径尺寸、O型圈的线径与沟槽尺寸完全适配，可直接用于虚拟装配验证、装配工艺演示。设计过程中充分考虑了复合材料制造工况的使用需求，探头主体的流道内壁做了光滑曲面处理，避免复合材料加工过程中的介质残留，金属零件的边角均做了去毛刺处理的结构设计，符合洁净真空环境的使用要求，整套模型的渲染采用高对比度橙色背景，打光采用多盏区域光突出金属零件的轮廓反光与结构层次，清晰展现各零件的外形特征与装配关系，可用于真空设备配件的产品展示、安装教程制作、复合材料制造产线的虚拟场景搭建。
