星形旋钮式简易压紧夹具结构设计

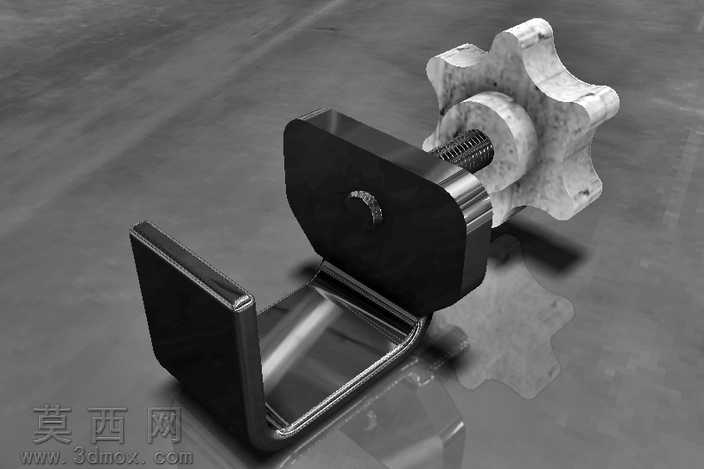

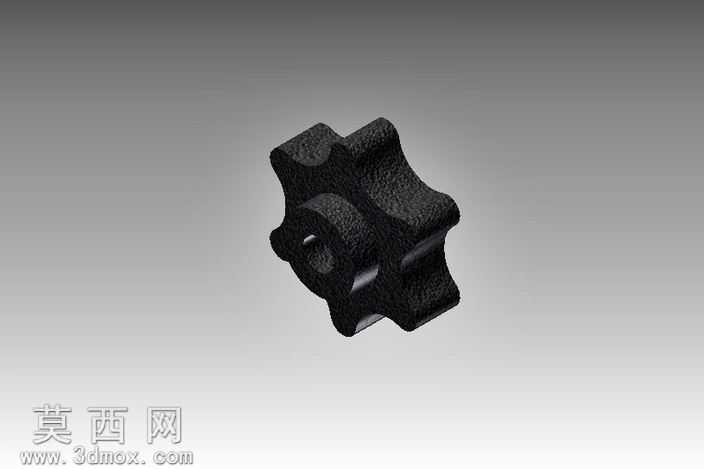

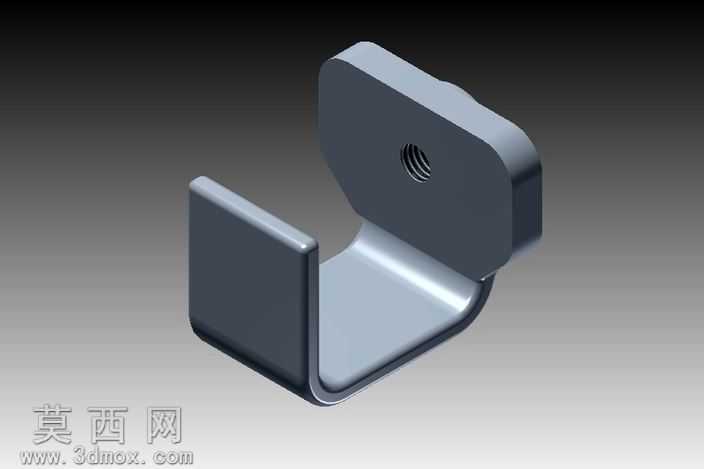

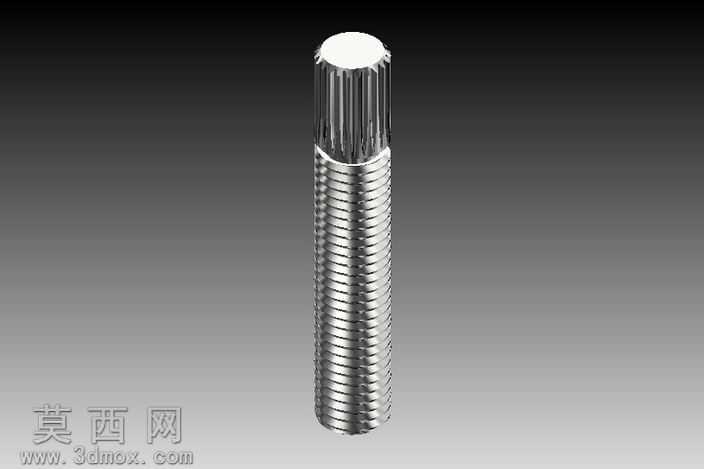

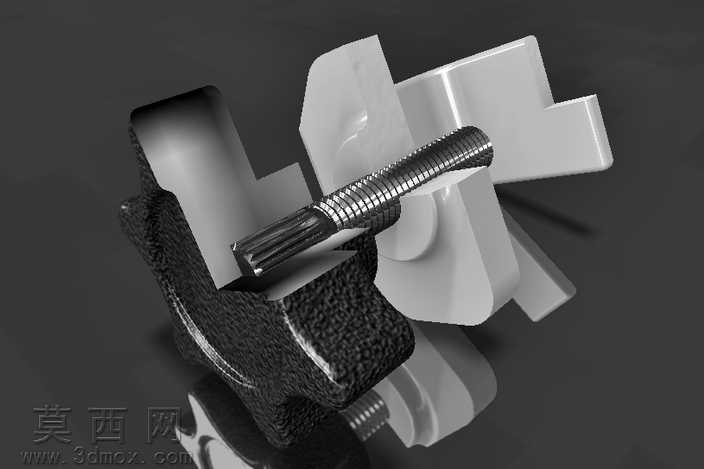

本作品为手动压紧类简易夹具，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工公差配合标准，对各零部件的装配关系进行了完整约束，确保模型可直接用于工程出图与3D打印验证。整体结构分为三大功能模块：底部为折弯成型的L型承载基座，建模时对钣金折弯处做了圆角过渡处理，还原真实钣金加工的工艺特征，基座表面赋予磨砂金属材质，模拟冷轧钢板经喷塑处理后的哑光质感，基座的垂直立面作为定位基准面，水平承托面用于放置待夹紧工件，两个面的垂直度公差在建模时通过基准面约束严格控制在0.02mm以内，保证装夹定位精度。中部为压紧执行块，采用块状结构设计，与螺杆接触的位置做了沉孔限位结构，避免螺杆转动时压紧块发生周向偏转，压紧块的施压面做了防滑纹理处理，材质赋予高光亮面金属质感，模拟45号钢经淬火抛光后的表面效果，提升施压时的摩擦力与结构耐用性。顶部为星形手拧旋钮，采用六瓣式星型结构设计，建模时对每个握持瓣做了圆弧倒角处理，符合人体工程学握持需求，旋钮表面赋予粗糙铸铁材质，模拟铸铁件经喷砂处理后的颗粒质感，旋钮中心与传动螺杆采用过盈配合连接，螺杆部分采用标准梯形螺纹建模，螺纹牙型、螺距均符合国标紧固件参数要求，螺杆表面赋予镀锌金属材质，还原标准五金件的表面处理效果。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，突出金属材质的反光层次与结构轮廓，辅光源从另一侧补光消除暗部死黑，底部添加弱反射地面，增强模型的空间立体感，整体渲染效果真实还原实物的材质质感与结构细节。设计思路上优先考虑手动操作的便捷性，无需额外工具即可通过旋转星形旋钮完成工件的快速夹紧与松开，结构紧凑小巧，可适配小型工件的钻孔、粘接、打磨等工序的临时装夹需求，所有零部件均采用常见标准五金件与易加工钣金件，具备较高的加工可行性与实用价值，建模过程中对所有活动部件做了运动干涉检查，确保旋钮旋转带动螺杆进给时，压紧块可平稳沿垂直方向移动，无卡滞、干涉问题。
