桌面级三轴数控雕刻加工设备结构

项目分类:机床 发布时间:2022-01-04 ID:491171
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构
  • 桌面级三轴数控雕刻加工设备结构

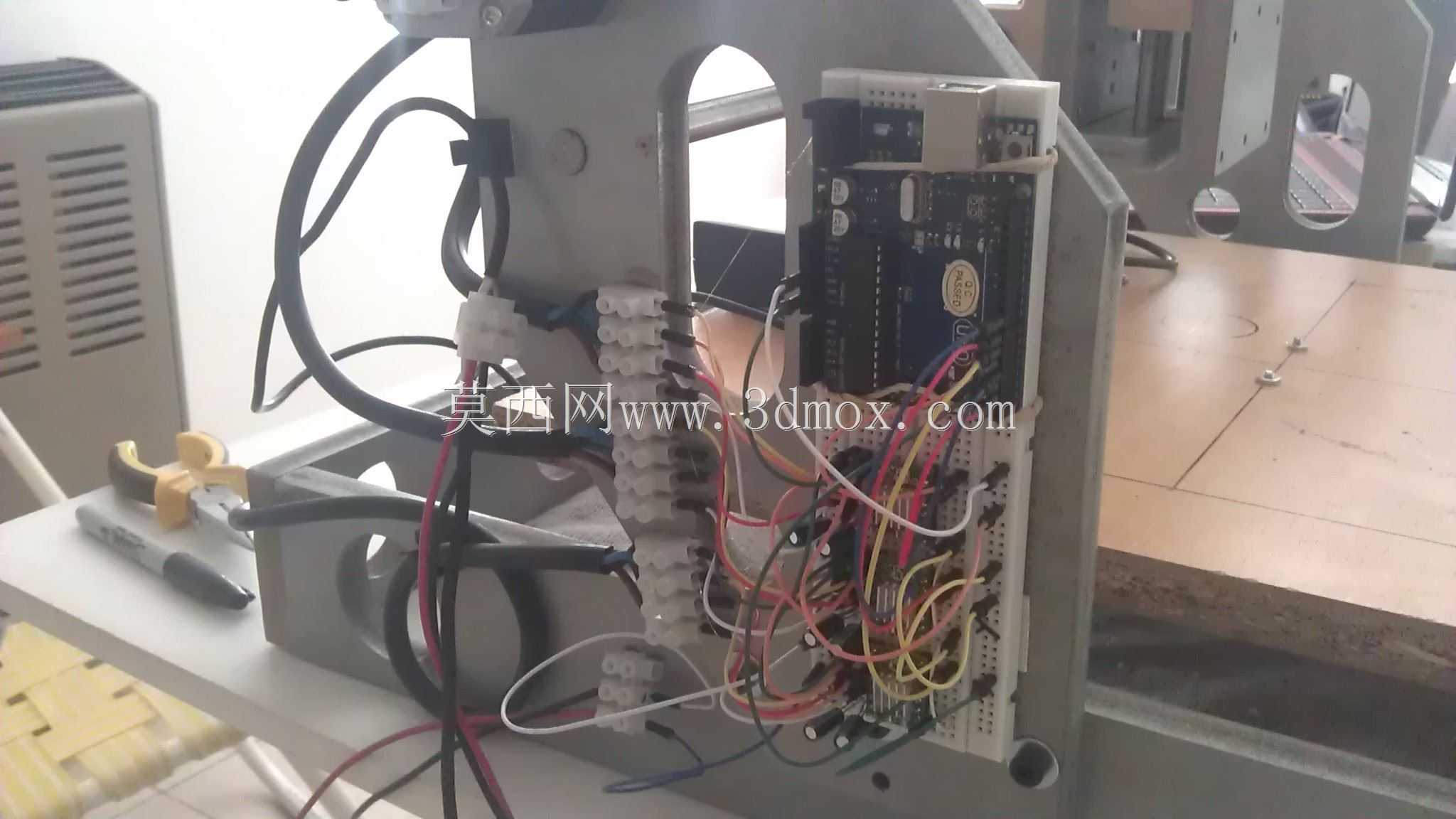

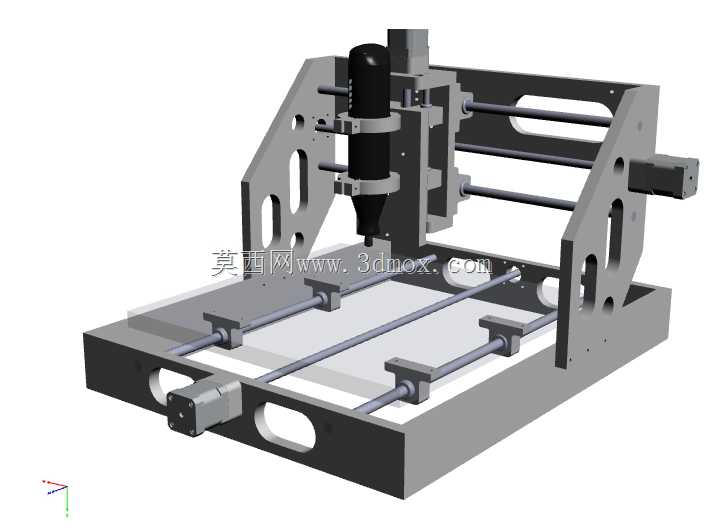

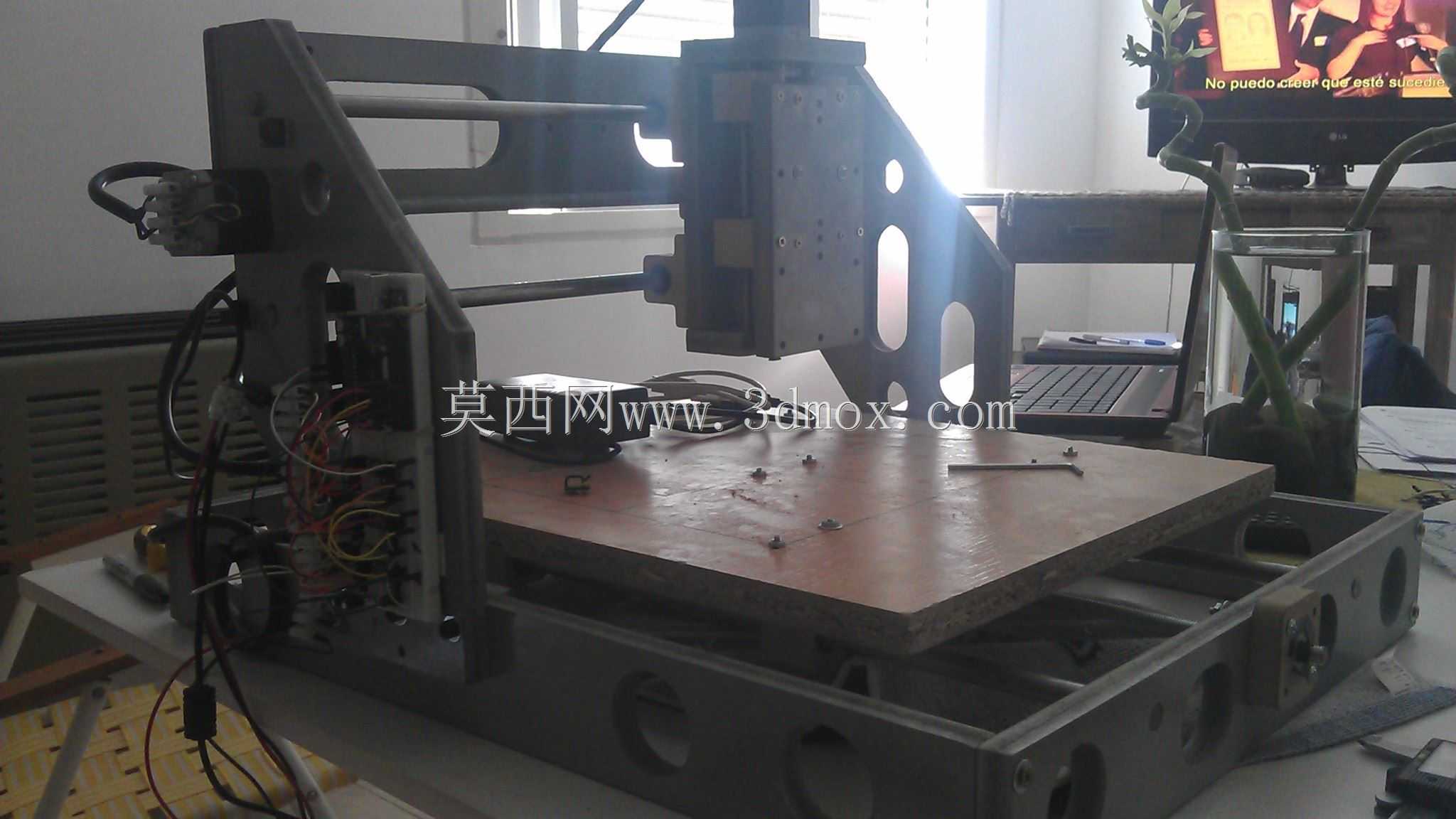

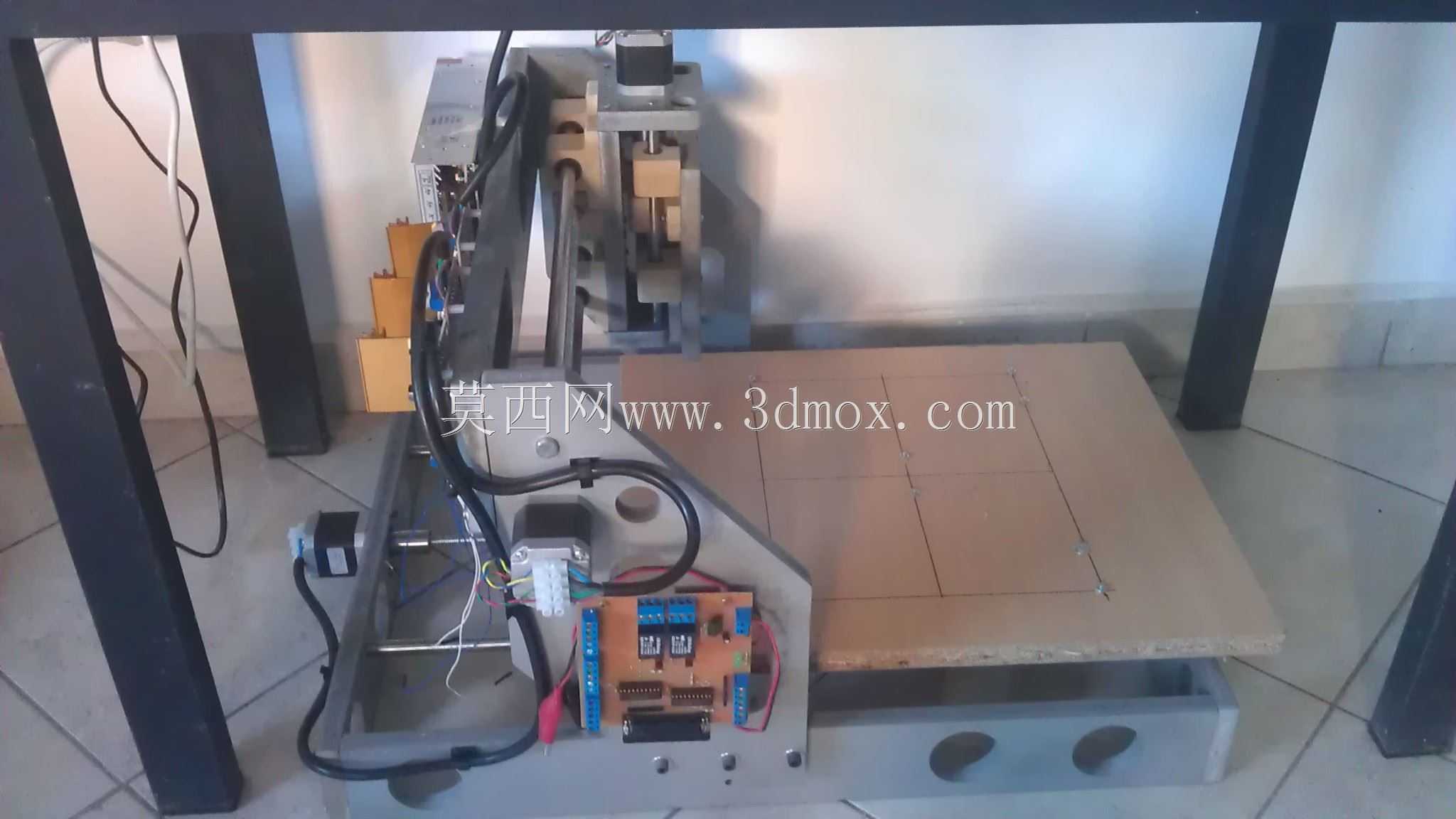

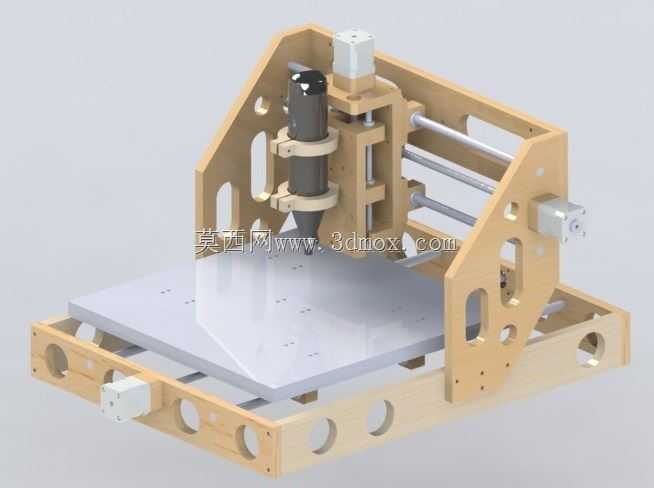

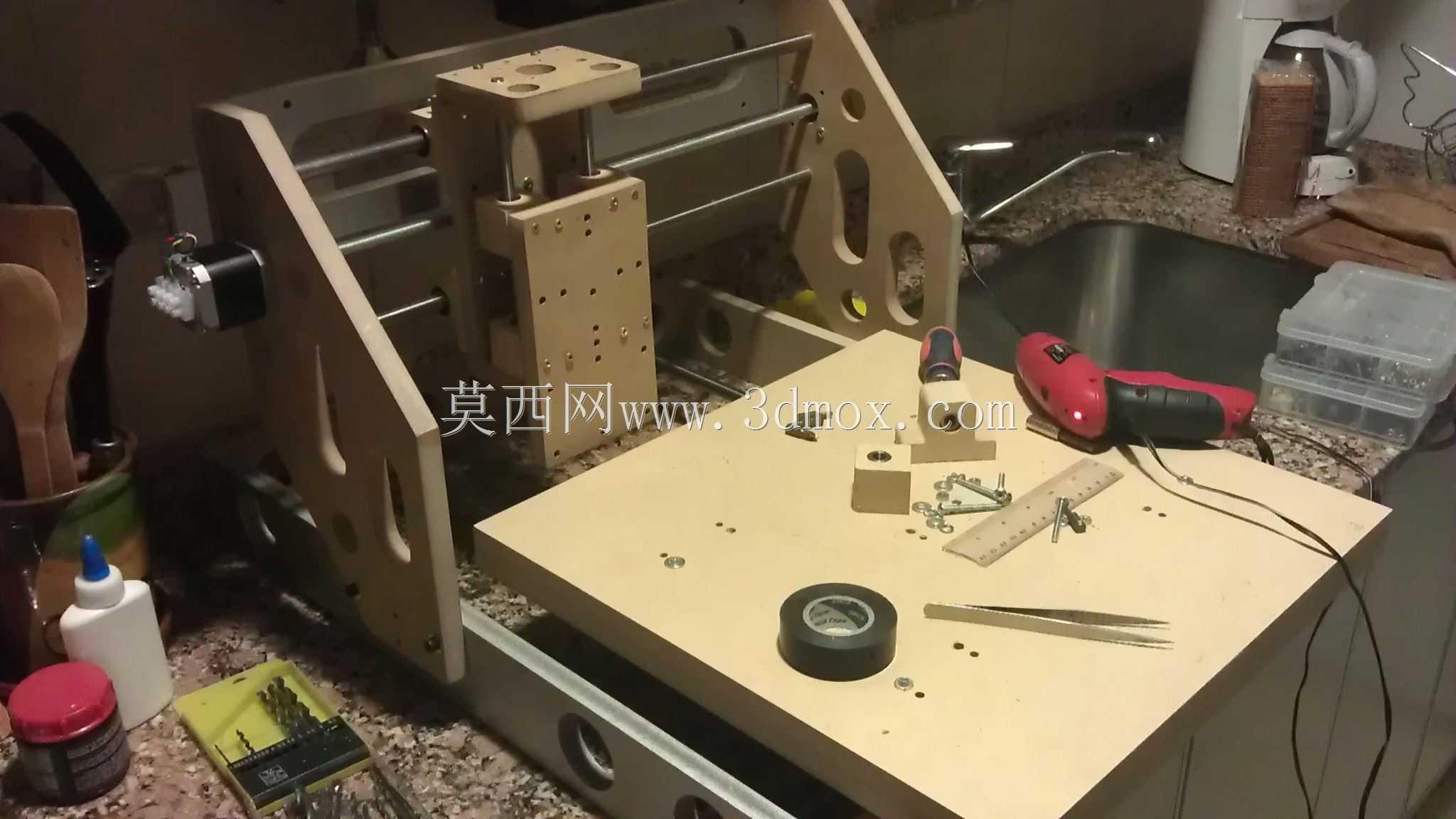

  这套三轴数控加工结构的设计,最初瞄准的是小尺寸工件的精密雕铣加工场景,常见于小型五金件打样、非金属板材雕刻、PCB样板制作这类加工行程需求不大,但对进给稳定性有一定要求的作业场景,区别于大型工业机床的大占地、高功耗特性,这套结构采用紧凑化的龙门布局,能够适配桌面级的安装空间,不需要专门做重型设备的地基预埋,普通的工业工作台或者加固的商用操作台就能满足安装承重要求。从结构布局来看,X轴方向采用双光杆平行导向搭配侧装丝杆的传动方案,两根平行光杆分别布置在工作台两侧的床身基座上,滑块通过直线轴承与光杆配合,承担龙门架整体沿X向移动的导向承载,传动丝杆布置在单侧光杆的旁侧,通过联轴器与端部的驱动电机直连,这种布局能够在有限的床身宽度内,

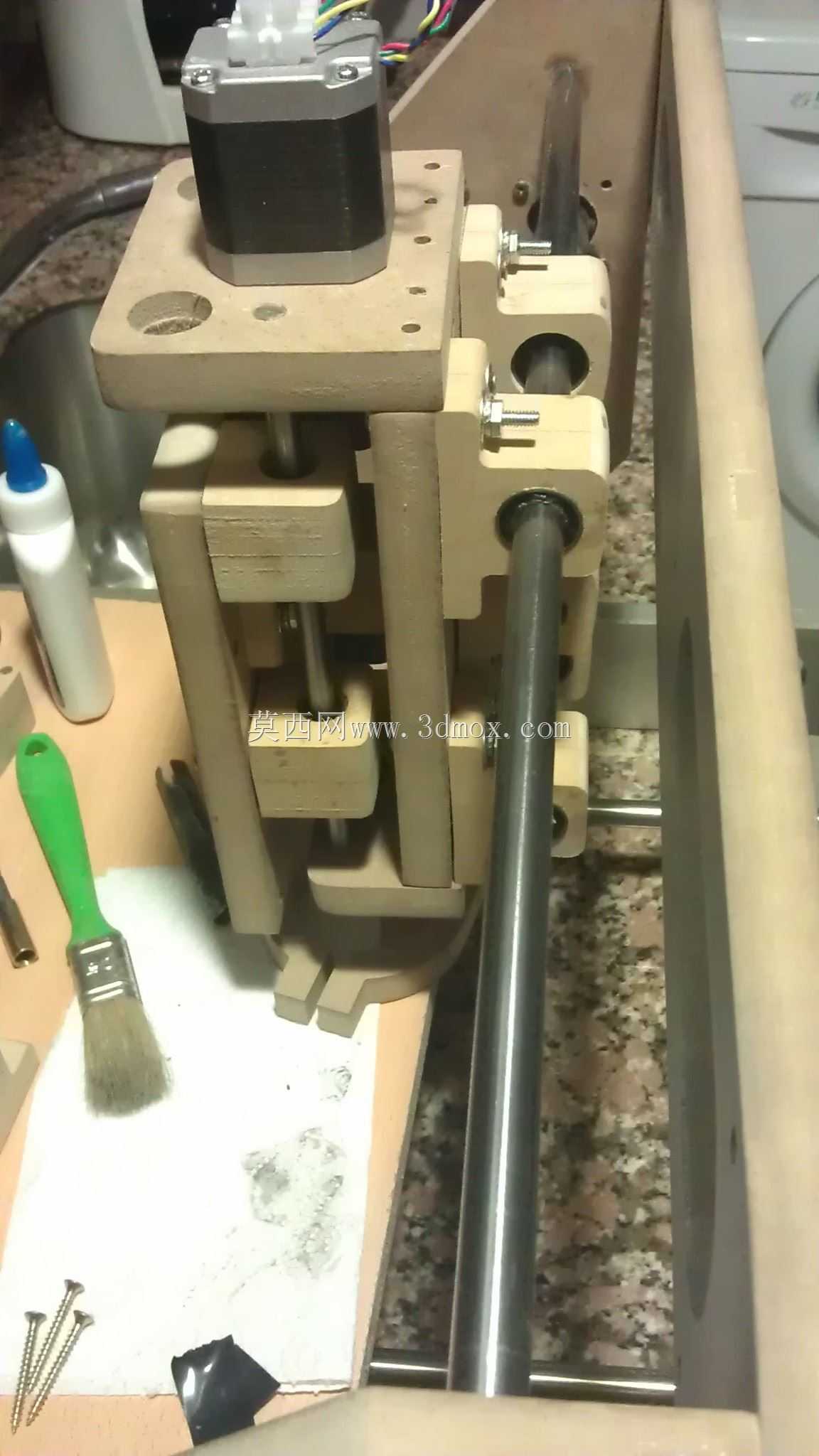

  最大化留出中间的工作台装夹空间,同时双光杆的导向结构可以抵消单侧传动带来的偏转力矩,避免龙门架移动过程中出现卡滞或者偏斜。Y轴方向的传动与导向结构集成在龙门的横梁组件上,同样采用双光杆导向搭配丝杆传动的方案,带动Z轴安装板沿横梁方向做往复移动,光杆两端通过锁紧座固定在龙门的两个立式支撑臂上,传动丝杆布置在两根光杆中间位置,保证驱动力的输出方向与移动方向同轴,减少传动过程中的侧向分力,降低导向件的异常磨损。Z轴方向采用垂直布置的导向与传动结构,搭载加工主轴的安装板通过直线滑块与垂直布置的光杆配合,由垂直安装的丝杆带动做上下进给运动,主轴采用夹装式固定结构,能够根据加工需求更换不同功率的雕铣主轴,适配不同材质的加工切削参数要求。

  床身基座采用框架式的板材拼接结构,基座上预留了多个镂空减重孔,在保证整体结构刚性的前提下降低设备自重,同时这些镂空位置也可以作为排屑或者走线的通道,工作台面采用平整的板式结构,预留了通用的T型槽或者夹具安装孔位,能够适配平口钳、吸盘、专用夹具等不同的工件装夹方式,满足不同形状工件的装夹固定需求。在安装边界上,这套结构的整体外形尺寸控制在桌面设备的常规范围内,宽度方向不超过普通工作台的可用进深,长度方向预留出电机安装的突出空间后,也不会占用过多的操作台面积,高度方向因为Z轴的行程预留,整体高度控制在立式操作的舒适视线范围内,操作人员站在设备前方就可以直接观察到加工区域的作业状态,不需要额外垫高或者调整操作姿势。结构设计过程中,

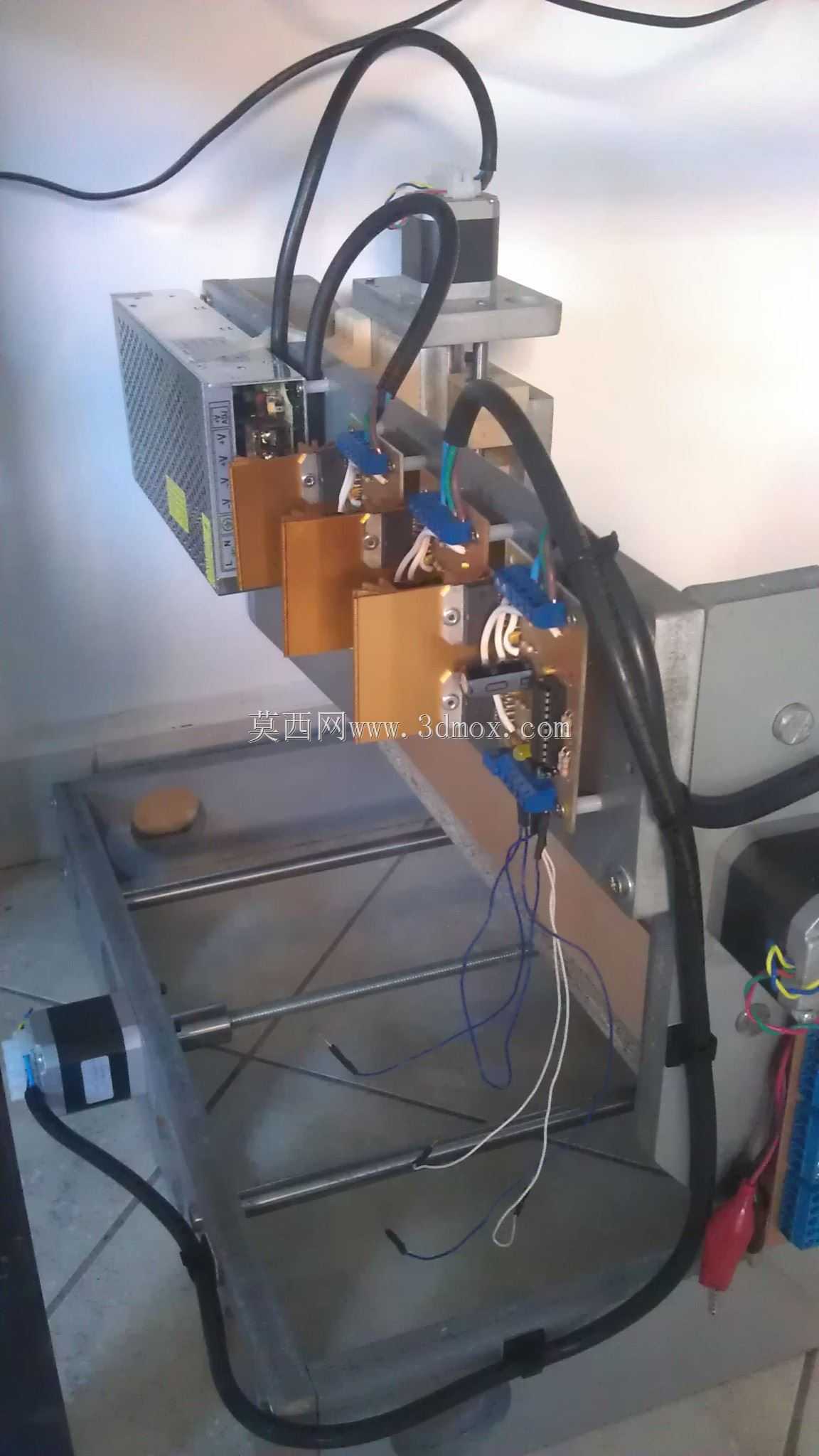

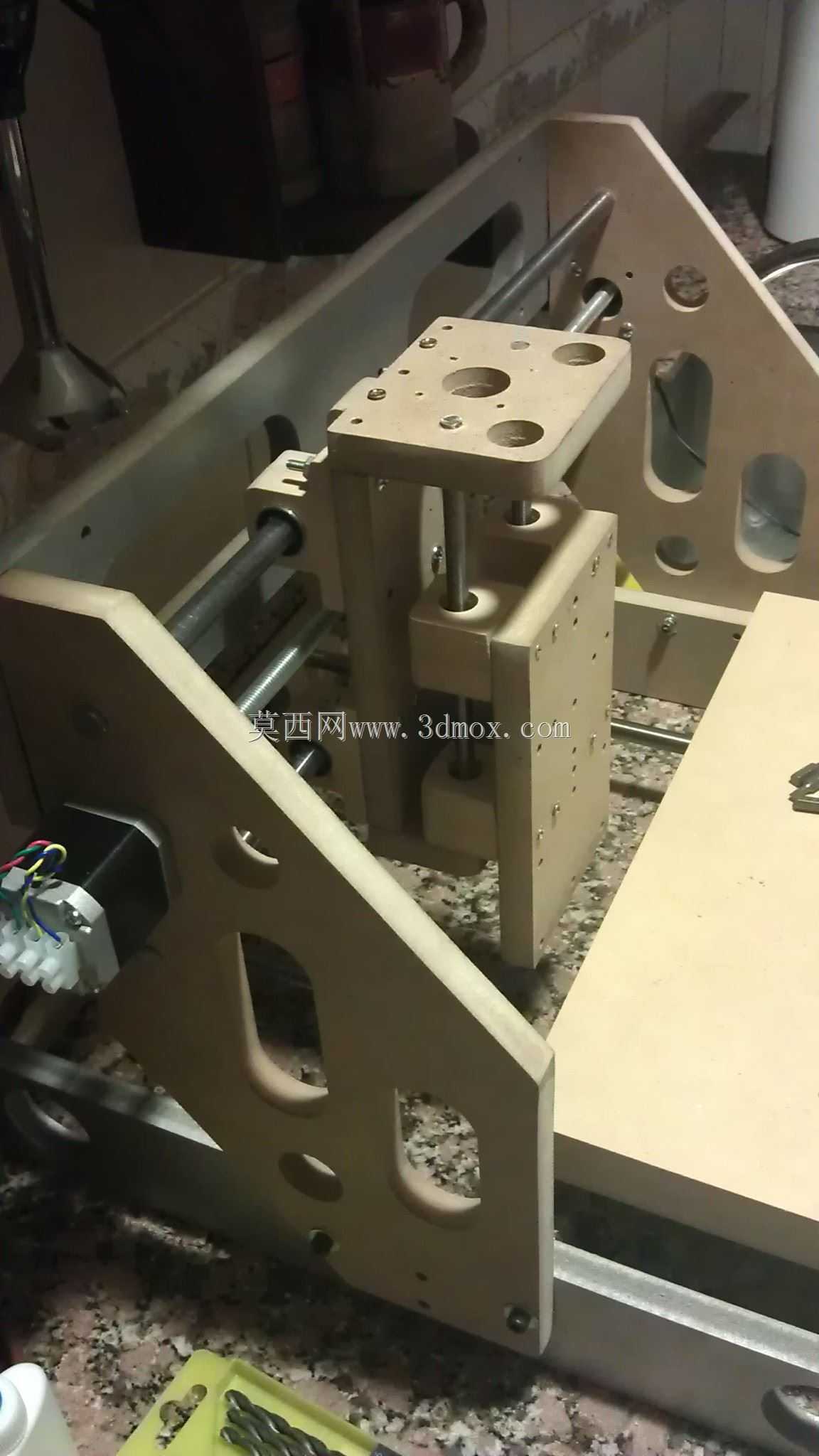

  特意将三个轴的驱动电机都布置在结构的端部或者外侧位置,既方便后期的维护拆装,也能避免加工过程中产生的切屑、切削液溅到电机本体上,延长驱动部件的使用寿命,所有的导向光杆与传动丝杆都预留了润滑注油的位置,日常维护时不需要大规模拆解结构,就能完成传动部件的润滑保养。龙门的两个立式支撑臂采用了带加强筋的异形板材结构,臂体上开设的多个镂空孔一方面是为了减重,另一方面也是为了消除板材加工过程中的内应力,避免长期使用后出现支撑臂变形,导致龙门整体平行度超差,影响加工精度。这套结构的进给行程设计,主要针对A4幅面以内的工件加工需求,Z轴的进给行程能够满足一定厚度的板材雕铣、浮雕加工需求,既可以加工亚克力、PVC、密度板这类非金属材料,更换适配的刀具与主轴后,也可以对软金属材料比如铝合金、铜材进行轻负荷的铣削加工,适合小型加工门店、个人工作室、学校实训实验室这类场景使用,不需要配备大型机床的配套高压冷却、重型排屑系统,只需要搭配简单的冷却喷雾或者风冷装置,就能完成常规的小工件加工任务。在装配精度控制上,三个轴的导向件安装面都预留了调整垫片的位置,装配时可以通过打表调整光杆的平行度、丝杆的同轴度,保证各个轴的移动直线度、垂直度满足加工精度要求,避免因为装配误差导致的加工尺寸超差、表面纹路异常等问题。
