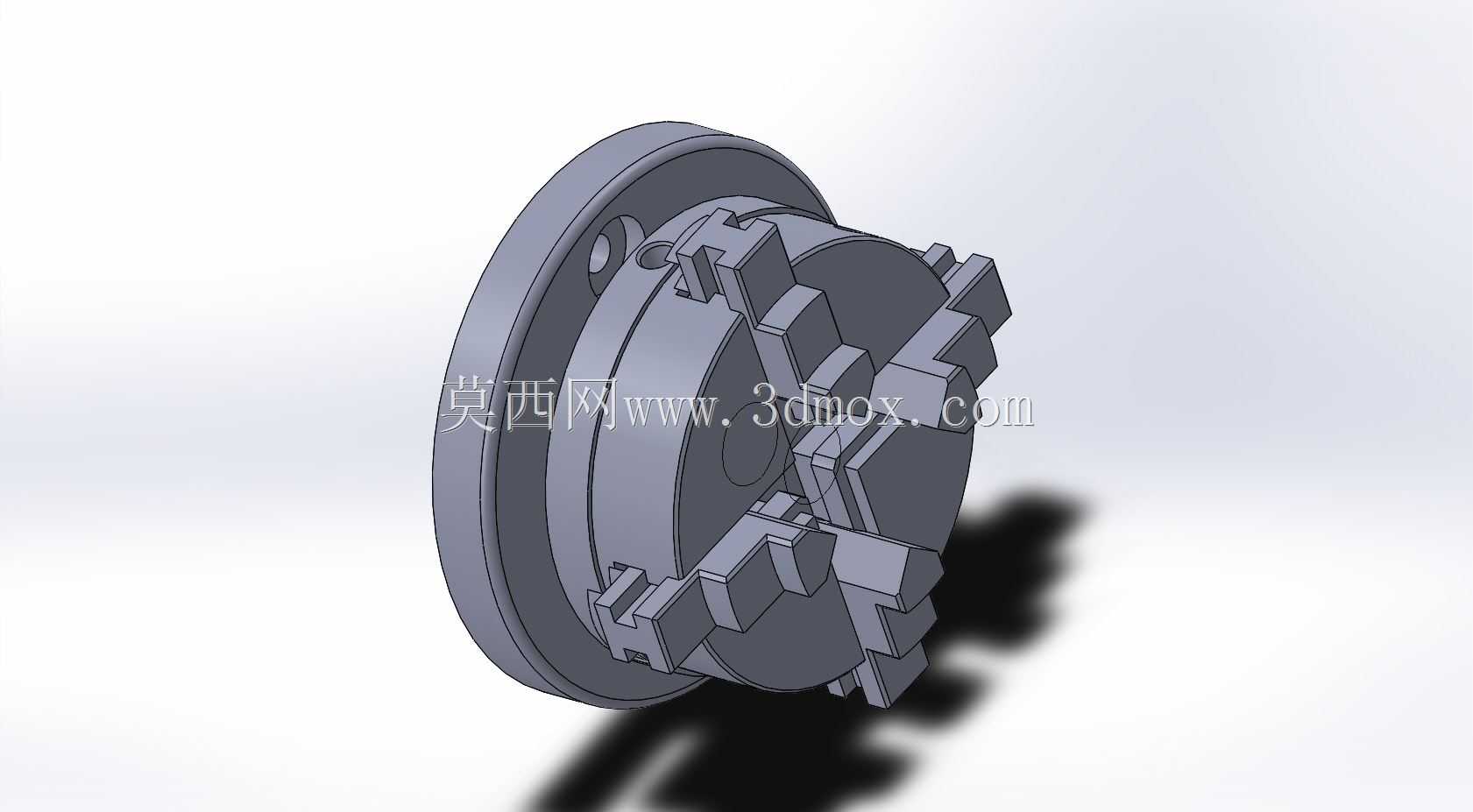

65毫米规格四爪自定心卡盘结构

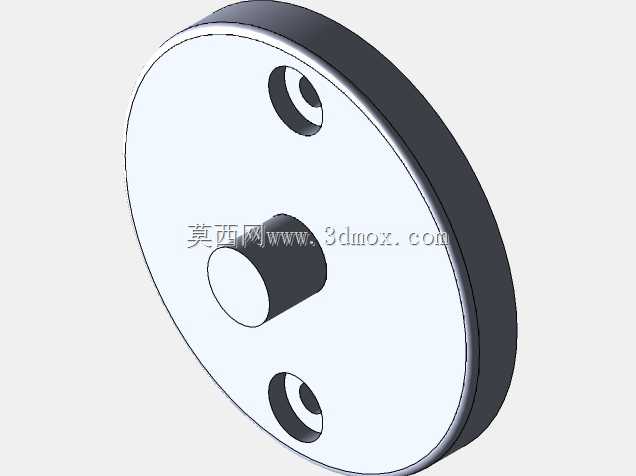

　　在普通车床、小型数控铣床及内外圆磨床的回转类零件加工场景中，卡盘是直接决定工件装夹稳定性与加工同轴度的核心功能部件，这款65mm规格的四爪自定心卡盘，主要适配小型台式机床、教学实训机床及精密仪表机床的主轴装夹需求，可覆盖小尺寸轴类、盘类、套类零件的装夹作业，相比同规格三爪卡盘，它对非圆截面、异形轮廓工件的装夹适配性更强，同时保留了自定心结构的同步驱动特性，能在兼顾装夹效率的前提下，满足复杂截面小零件的夹持需求。从结构设计逻辑来看，这款卡盘采用盘式法兰安装基体，后端法兰面设置有定位止口与安装孔位，可直接与机床主轴前端的法兰定位面配合，安装时通过止口实现与主轴回转轴线的同轴定位，再用螺栓穿过法兰安装孔完成紧固，

　　能有效控制卡盘整体的安装跳动，保证装夹基准与主轴回转中心的重合度。卡盘内部采用平面螺纹盘驱动结构，四个卡爪分别与平面螺纹的不同齿段啮合，当使用卡盘扳手转动端部的驱动方榫时，平面螺纹盘同步转动，带动四个卡爪沿盘体的径向导槽做同步向心或离心移动，实现工件的自动定心夹紧，这种结构相比单动四爪卡盘，不需要逐个调整卡爪位置，大幅缩短了小批量零件装夹的辅助时间，同时四个卡爪的同步夹持力分布更均匀，能减少薄壁类小零件装夹时的变形量。卡爪采用可换式结构设计，每个卡爪都有正反两副夹持面，正爪适用于夹持直径较小的外圆工件，反爪可向外撑开夹持内孔或大直径外轮廓工件，卡爪的夹持面加工有细密的防滑齿纹，能在夹持光滑表面工件时提供足够的摩擦力，

　　避免切削过程中工件出现打滑移位。卡盘盘体采用高强度铸铁材质，经过时效处理消除内应力，保证长期使用过程中导槽的精度稳定性，平面螺纹副经过淬硬处理，提高了啮合面的耐磨性能，延长卡盘的整体使用寿命。从安装边界尺寸来看，这款卡盘的最大外径为65mm，整体轴向厚度控制在紧凑范围内，安装后不会过多占用机床的轴向加工行程，适配小型机床的有限安装空间，卡爪的最大行程可覆盖一定范围内的工件直径，常规正爪夹持范围可覆盖小直径轴类零件，反爪可适配更大尺寸的盘类零件装夹，能满足小型加工场景下多数常见小零件的装夹需求。在实际加工应用中，这款卡盘不仅可用于常规圆形零件的装夹，还可通过微调单个卡爪的补偿量，实现对方形、六边形等规则非圆截面零件的自定心装夹，

　　在小型零件的二次加工、精密修配作业中，能有效保证零件的装夹定位精度，减少找正辅助时间。在建模过程中，需要重点还原盘体导槽与卡爪的配合间隙、平面螺纹的齿形参数、法兰止口的配合公差，这些细节直接影响卡盘装配后的运动仿真精度，也能为后续的卡盘受力分析、夹持变形仿真提供准确的模型基础，对于机床改造、小型专用机床设计的从业者来说，该模型可直接作为主轴装夹部件的选型参考，也可用于机床整体装配的干涉检查，验证卡盘与主轴、刀架、防护结构的空间位置关系，避免设计过程中出现运动干涉问题。
