交错轴传动蜗轮蜗杆啮合结构总成

　　这套蜗轮蜗杆啮合结构，主要面向空间交错轴之间的运动与动力传递场景，常见于各类需要大传动比、低运行噪音的减速传动环节，比如轻工输送设备的进给机构、小型自动化生产线的分度单元、阀门驱动的减速端，还有部分起重设备的慢速驱动部位，这类场景普遍要求输入轴与输出轴呈90度空间交错，同时需要在较小的结构空间内实现大速比动力传输，普通圆柱齿轮组很难在同等体积下达到对应的传动比，而蜗轮蜗杆结构恰好能适配这类安装空间受限、传动比要求高的工况。从实际功能来看，这套结构在运行时，蜗杆作为主动件带动蜗轮转动，能够在单级传动下实现10到80区间的常规传动比，部分特殊设计的结构甚至能达到更高的传动比，相比多级圆柱齿轮减速结构，整体的零部件数量更少，

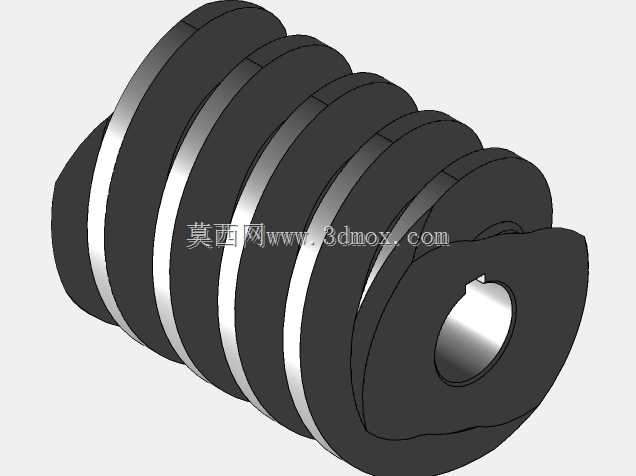

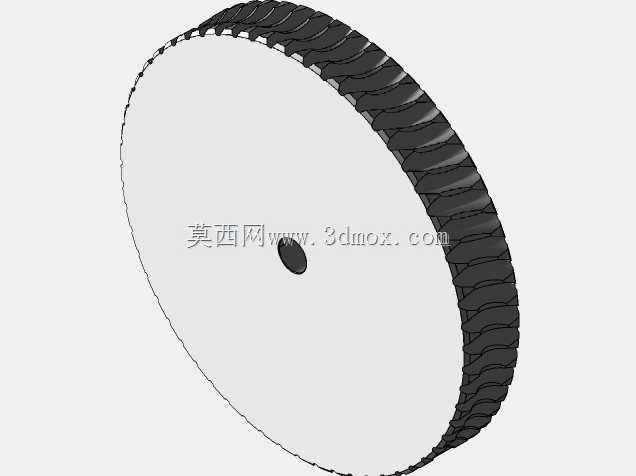

　　装配环节的累积误差更容易控制，同时啮合过程中是多齿连续接触，传动过程更平稳，冲击、振动和噪音都比直齿轮传动更小，另外当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，结构还具备反向自锁特性，也就是只能由蜗杆带动蜗轮，无法由蜗轮反向驱动蜗杆，这一特性在提升设备、起重类设备中能够起到额外的安全防护作用，避免负载端反向转动引发的安全事故。在设计思路上，这套结构首先明确了交错轴的中心距作为核心安装边界，所有齿形参数、轴段长度、支撑位置都围绕既定中心距展开，蜗杆部分采用阿基米德齿形设计，加工工艺性更好，普通车床即可完成齿形切削，不需要专用的复杂加工设备，蜗轮的齿圈部分采用了与蜗杆参数匹配的渐开线共轭齿形，保证啮合时的接触线长度足够，

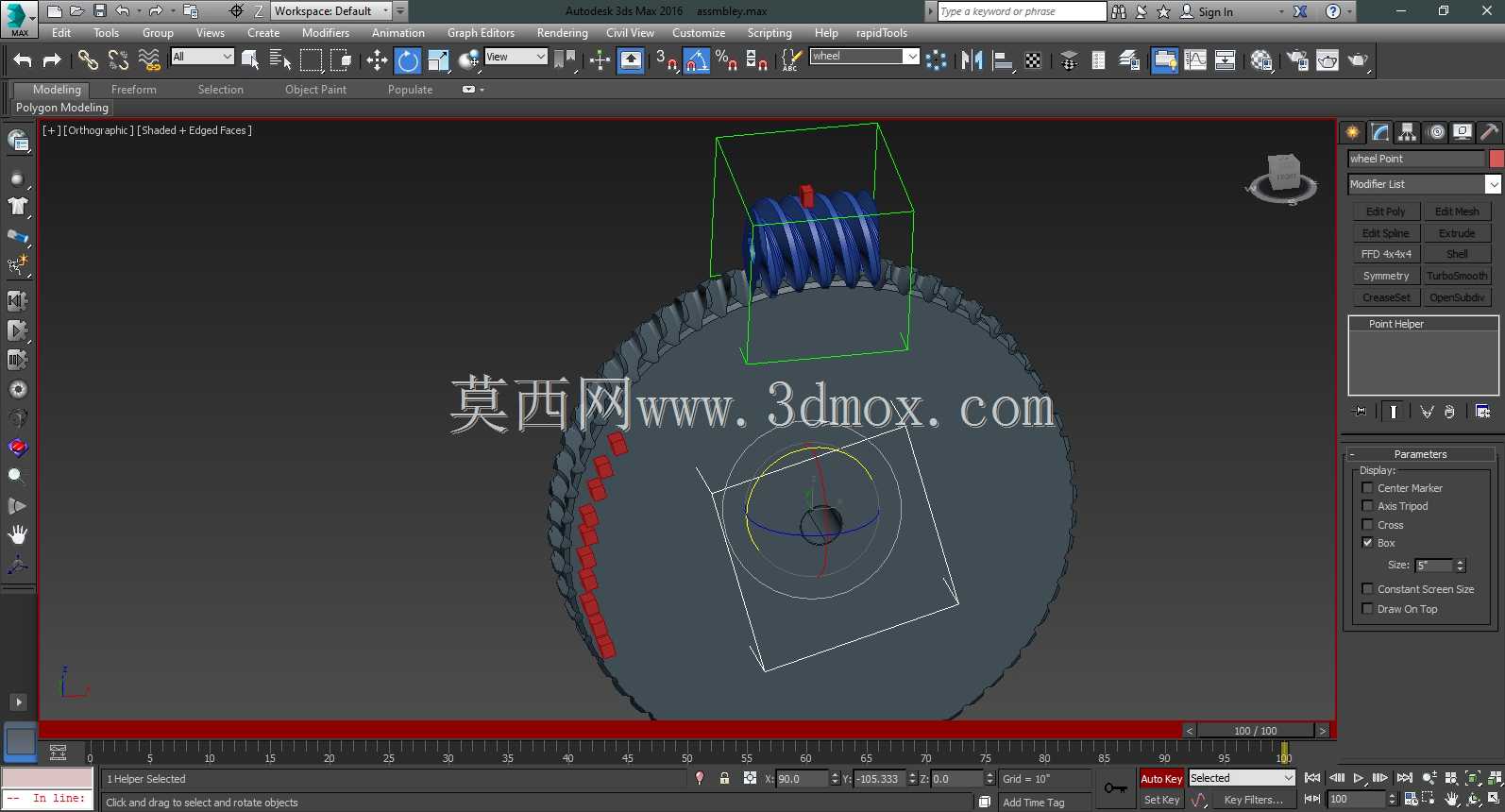

　　降低单位齿面的接触应力，提升耐磨性能。建模过程中先完成蜗杆的螺旋扫掠特征，以蜗杆的分度圆柱螺旋线为引导线，绘制法向齿形截面完成齿部创建，再根据中心距参数定位蜗轮的基准面，通过布尔运算或者啮合关系生成蜗轮的对应齿形，保证装配后两构件的啮合侧隙处于合理区间，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现运转卡滞、齿面磨损加剧的问题。外形尺寸方面，蜗轮的齿顶圆直径根据传动比和模数确定，轮缘厚度满足齿根弯曲强度要求，轮毂部分的孔径匹配输出轴的配合公差，键槽尺寸按照对应轴径的国标要求选取，保证扭矩传递的可靠性；蜗杆的轴段长度要覆盖蜗轮的齿宽范围，两端预留轴承安装位，轴肩高度满足轴承内圈的定位要求，

　　安装时需要保证蜗杆轴线与蜗轮轴线的空间垂直度误差在允许范围内，两轴的中心距偏差也要控制在公差带内，否则会出现齿面接触偏载，轻则加剧局部磨损，重则导致轮齿断裂。实际装配调试时，要先调整蜗轮蜗杆的接触斑点，保证接触位置位于蜗轮齿面的中部偏蜗杆旋出方向，接触面积达到齿高的60%、齿长的50%以上，才能保证额定载荷下的传动稳定性，润滑方式根据运行转速选择，中低速工况采用脂润滑即可，高速工况则需要采用油浴润滑，避免齿面过早出现胶合失效。
