HTD5m规格锥形同步带轮传动组件

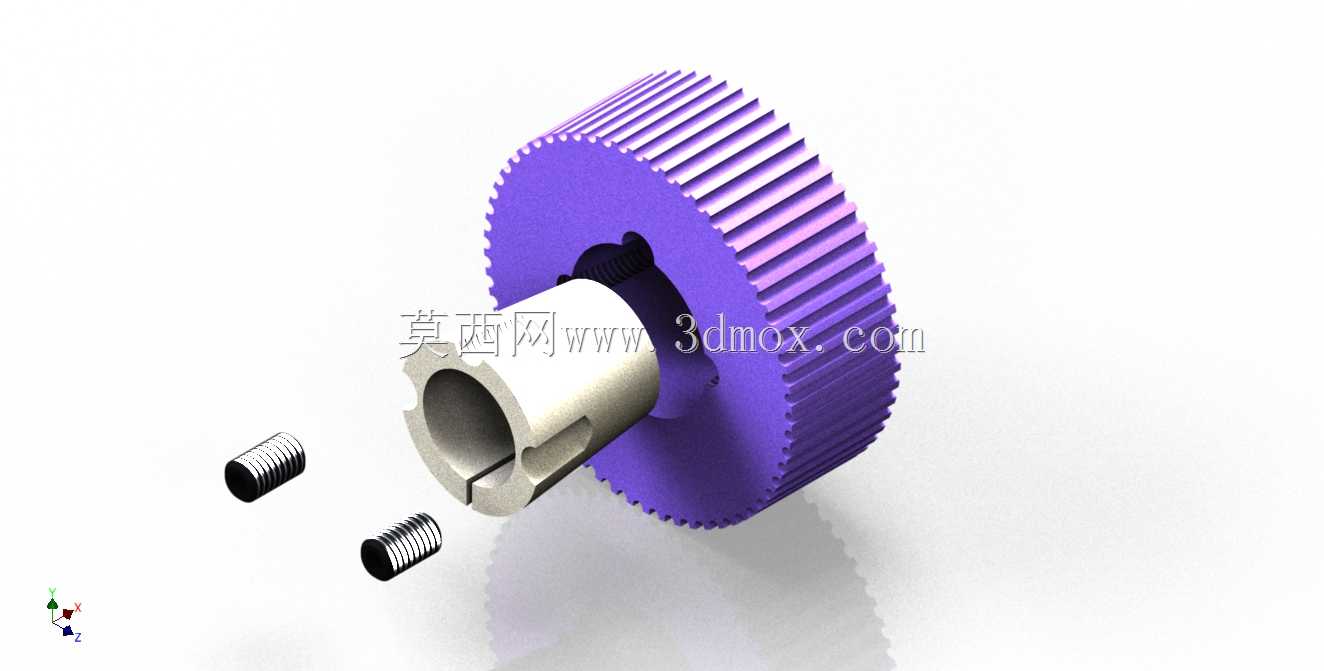

　　在轻工自动化输送、小型包装设备、精密检测仪器的传动链路中，这类带锥度的HTD5m齿形带轮常被用于需要带轮自动对中、补偿安装同轴度误差的工况场景，区别于普通直孔同步带轮，其锥面配合结构能在锁紧过程中自动修正轴与带轮的微小偏斜，降低高速运转时的带边磨损概率，延长同步带的实际使用寿命。从结构设计逻辑来看，带轮主体采用齿圈与轮毂分体式的结构布局，紫色齿圈部分为HTD5m圆弧齿形，齿距5mm的圆弧齿廓能有效降低齿根应力集中，相比梯形齿同步带轮，在相同带宽下能传递更大的扭矩，同时减少传动过程中的多边形效应，降低运转噪音。轮毂部分采用带开口缝的夹紧式结构，配合内六角紧定螺钉实现与传动轴的无键连接，这种设计省去了轴上键槽的加工工序，

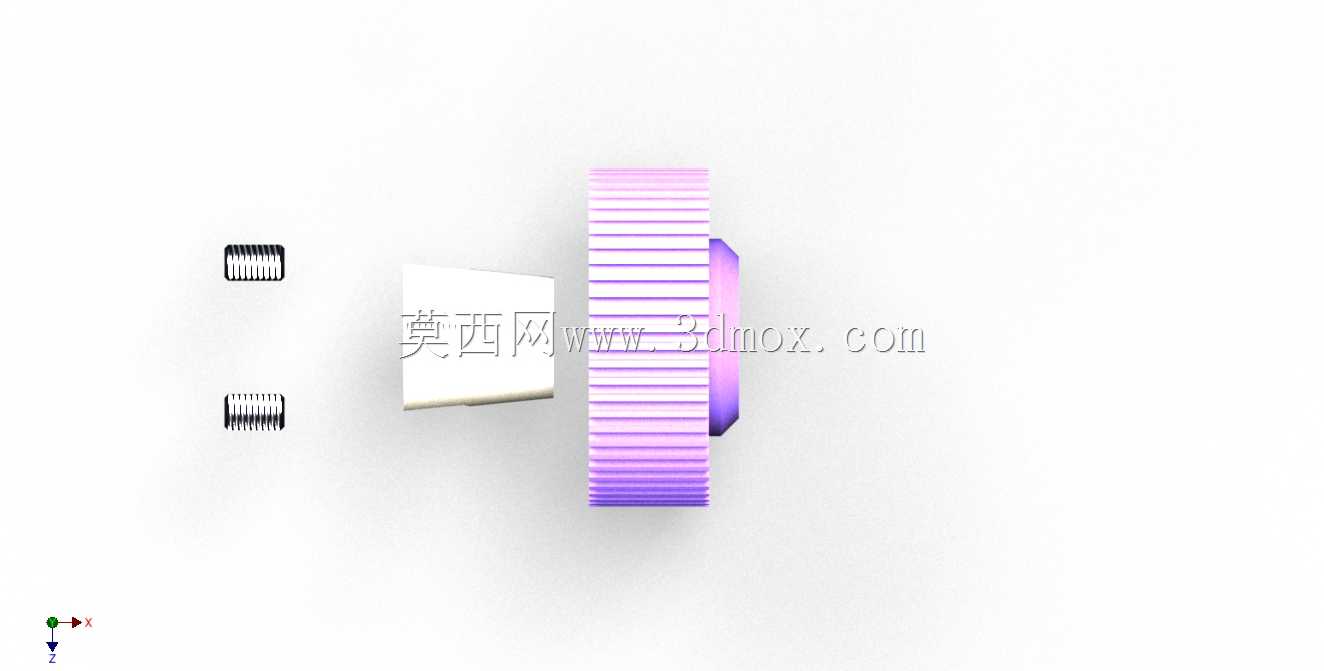

　　同时能避免键连接带来的间隙回程，适合需要频繁调整带轮轴向位置的调试场景，开口缝的宽度经过反复校核，既能保证夹紧时的足够抱紧力，又不会因为夹紧力过大导致轮毂内孔失圆。带轮的锥度设计并非装饰性结构，而是针对同步带运转时的跑偏趋势做的对中补偿，当同步带在运转过程中出现轴向偏移趋势时，锥面会给同步带一个指向带轮中部的回正分力，无需额外加装挡边就能实现带体的自动对中，这在窄幅同步带传动、安装空间受限无法加装双侧挡边的设备结构中优势尤为明显。配套的两个紧定螺钉沿轮毂周向90度分布，一个螺钉顶在传动轴的平面上实现周向定位，另一个螺钉垂直于开口缝方向布置，锁紧时能拉动开口缝收缩，抱紧传动轴表面，这种双螺钉锁紧结构相比单螺钉顶丝结构，

　　抗冲击载荷的能力提升40%以上，在频繁正反转的传动工况下也不会出现带轮打滑移位的问题。从安装边界尺寸来看，带轮的齿顶圆直径适配5m齿形同步带的最小包角要求，轮毂的内孔直径覆盖常用的小型电机输出轴尺寸范围，齿圈的宽度匹配标准宽度的HTD5m同步带，安装时无需额外加工定制配件，直接套入对应直径的传动轴，锁紧两个紧定螺钉即可完成装配，轴向定位依靠锥面与轴肩的配合就能实现，不需要额外加装轴用挡圈。在实际设备应用中，这类带轮常被安装在小型伺服电机的输出端，带动直线模组的同步带做往复运动，锥面的自动对中特性可以抵消模组安装时导轨与电机轴的微小平行度误差，避免同步带长期单边受力导致的齿面磨损、带体分层断裂问题；在小型输送线的从动端使用这类带轮时，

　　还可以省去张紧机构的复杂调节结构，依靠锥面的自对中能力适应输送过程中带体的张力波动，减少设备日常维护的调整工作量。建模过程中，齿形部分严格遵循HTD5m齿形的标准参数，齿顶圆弧、齿根圆弧、齿形角的参数完全匹配同步带的啮合要求，避免出现齿形干涉、啮合卡滞的问题；轮毂的开口缝位置特意避开了紧定螺钉的顶紧位置，防止夹紧时开口缝处出现应力集中导致轮毂开裂；锥面的锥度取值经过运动仿真验证，既保证足够的回正力矩，又不会因为锥度过大导致带体在运转过程中出现轴向窜动。整个组件的装配关系清晰，齿圈与轮毂采用过盈配合加粘接的方式固定，建模时保留了两者的配合面公差，方便后续出工程图时直接标注形位公差，紧定螺钉采用标准内六角平端紧定螺钉，模型中预留了螺钉的安装孔位与螺纹特征，不需要二次修改就能直接用于装配仿真、工程图导出。
