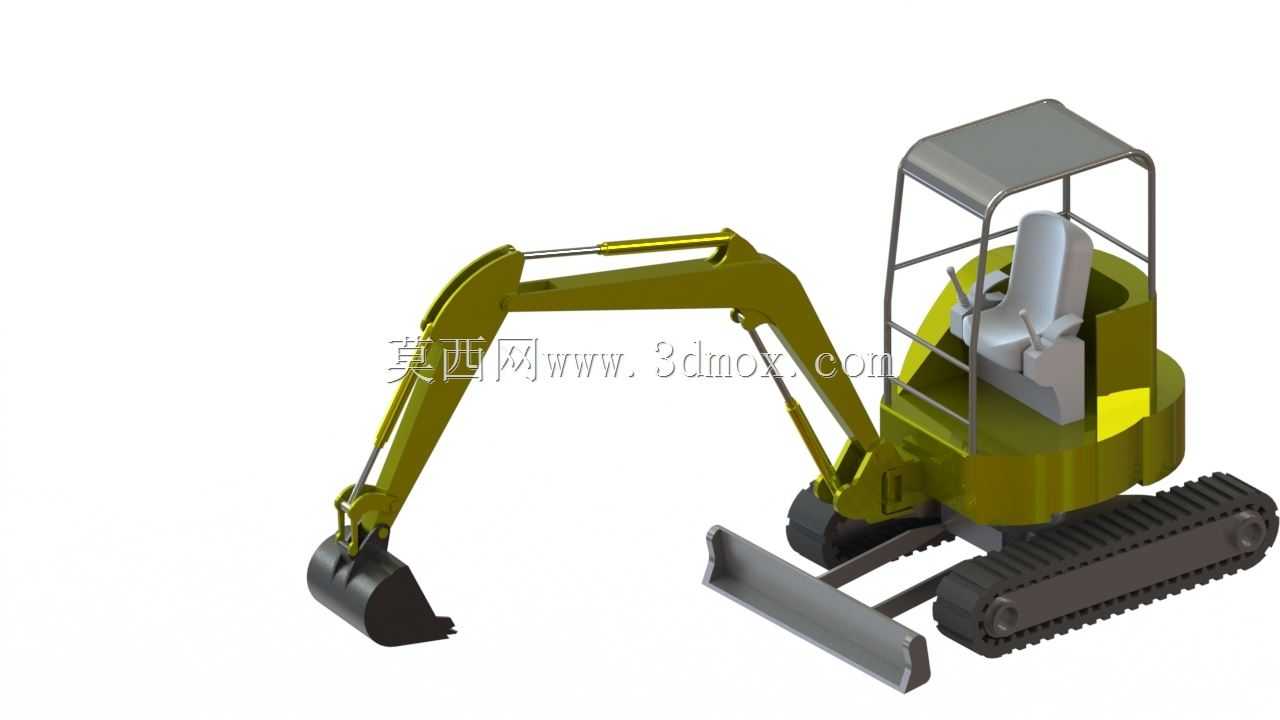

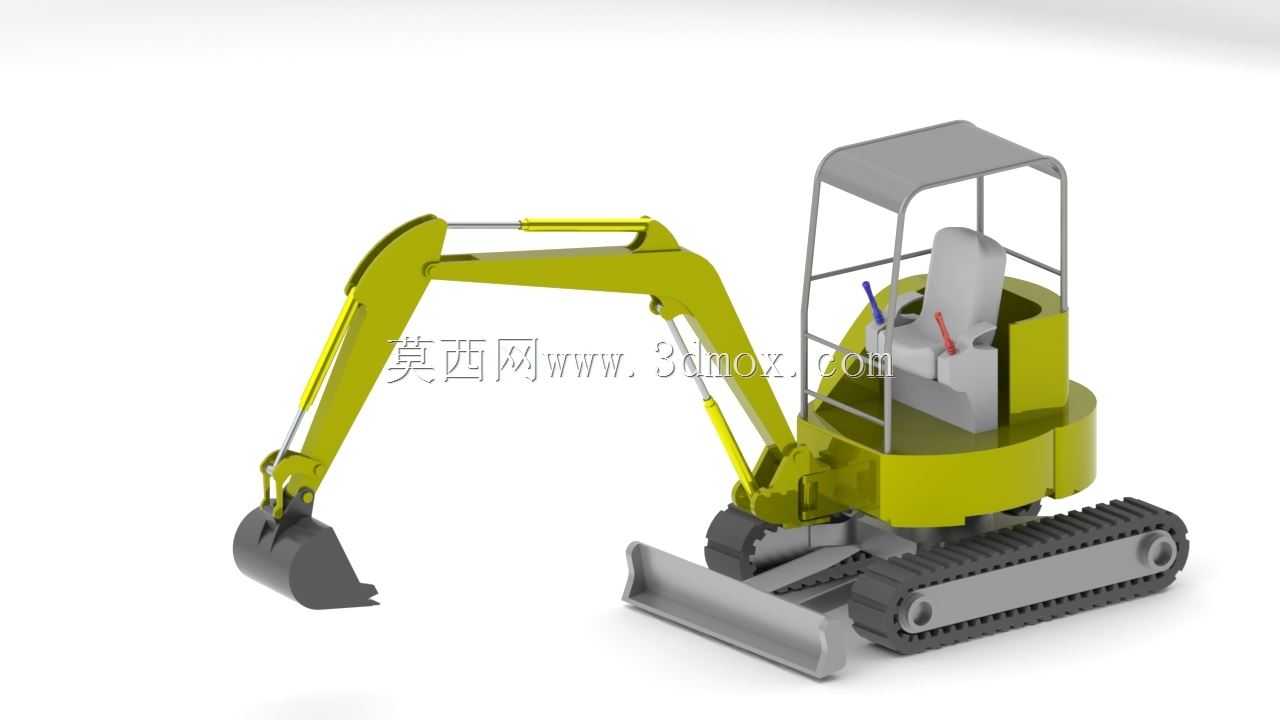

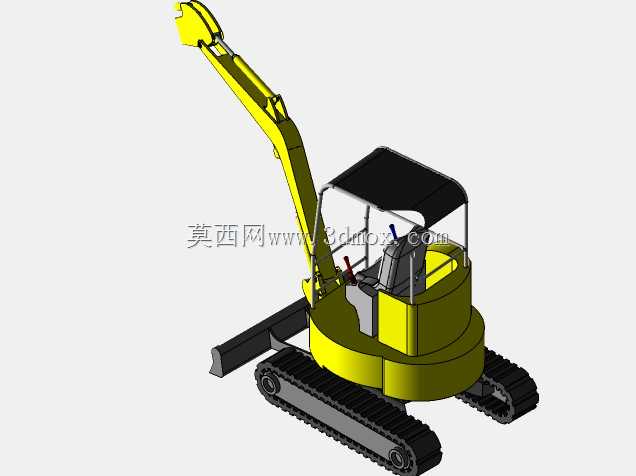

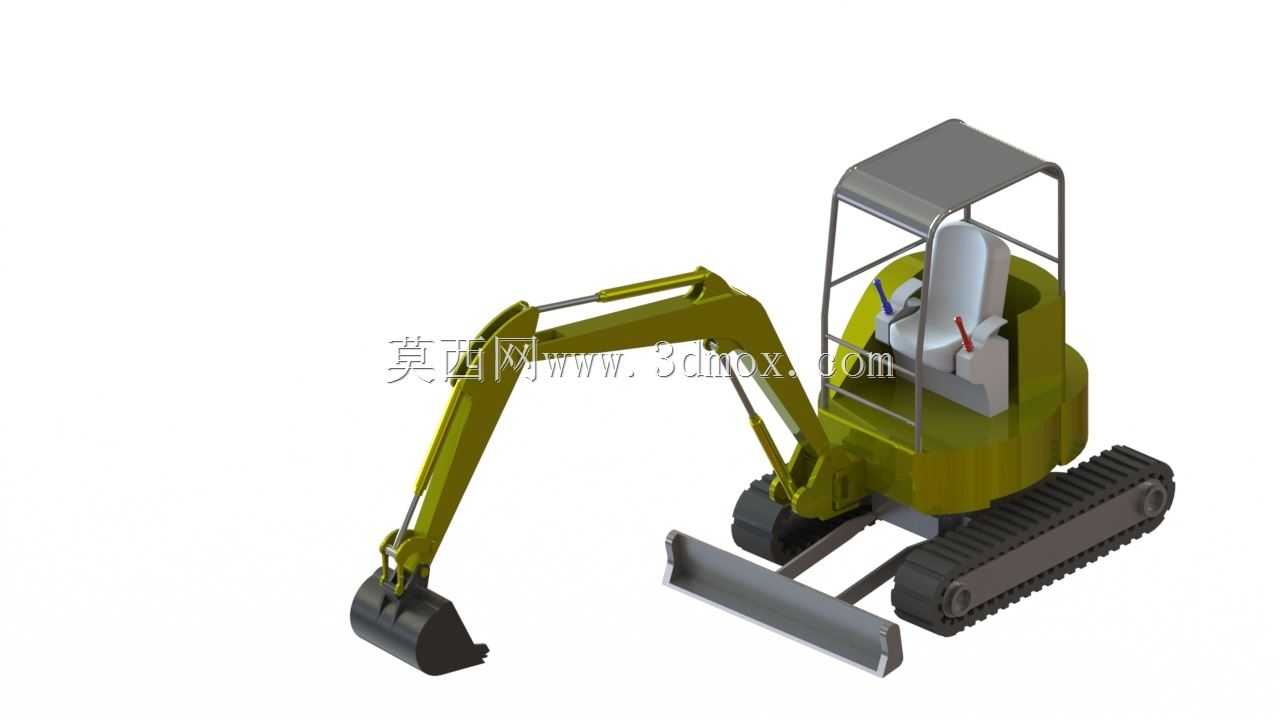

小型履带式微型挖掘机三维结构设计

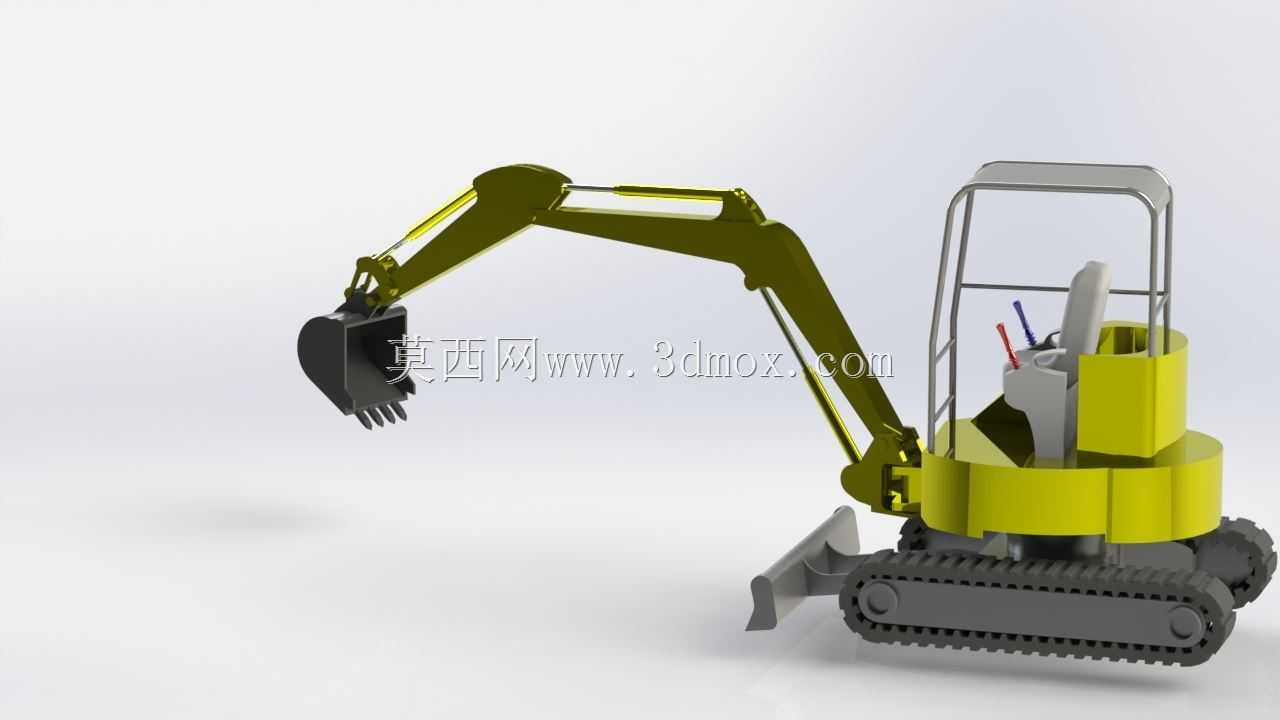

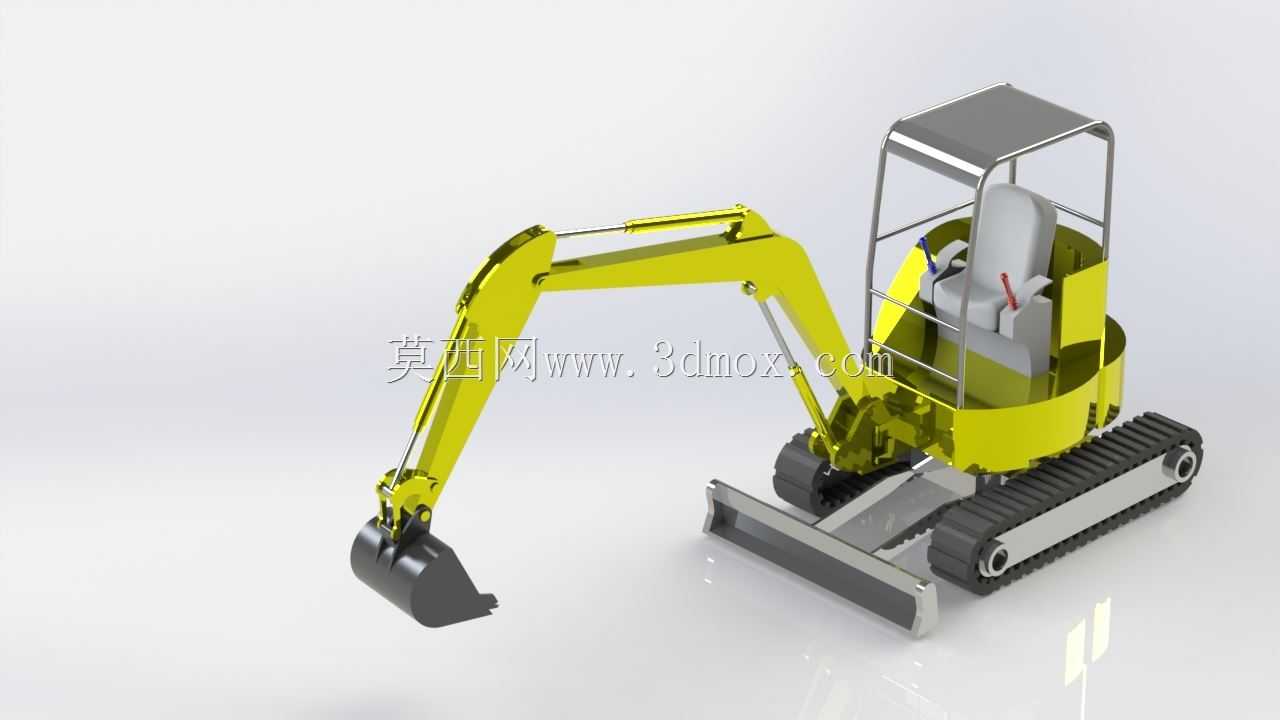

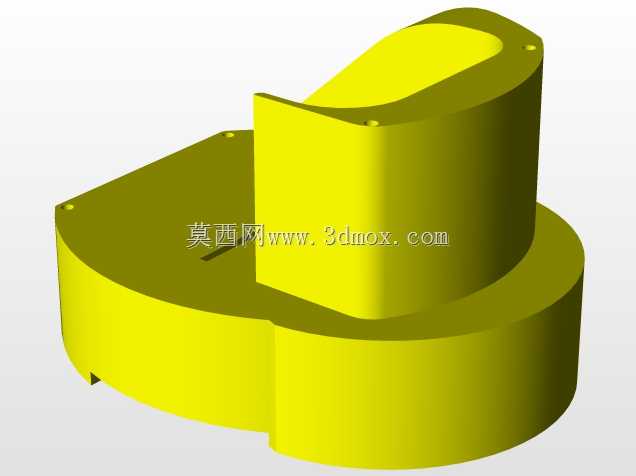

　　这款微型履带挖掘机的三维结构，核心面向狭小空间作业场景设计，适配城镇管网沟槽开挖、庭院绿化土方整理、室内拆除破碎、小型农田水利修整这类大中型挖掘机无法进入的作业工况，整机结构紧凑，回转半径控制在极小范围，可在宽度不足两米的巷道、楼宇内部、边角地块完成全回转作业，无需反复调整机位就能覆盖作业面。从结构布局来看，整机采用无尾回转设计，上部工作装置回转时尾部不会超出履带侧边边界，在贴墙作业、邻边施工时不会发生尾部碰撞，这一设计思路完全围绕狭小空间的作业边界约束展开，建模时严格控制了上部车体的横向与纵向尺寸，将液压油箱、燃油箱、控制阀组全部整合在回转平台的下部空间，座椅周边仅保留操作手柄与安全防护架，没有多余的外凸结构。

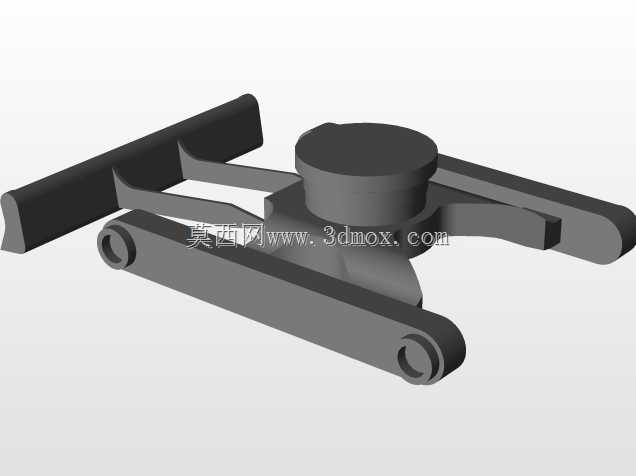

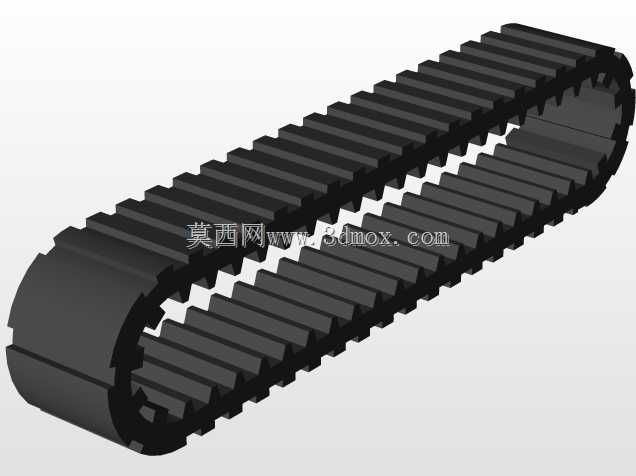

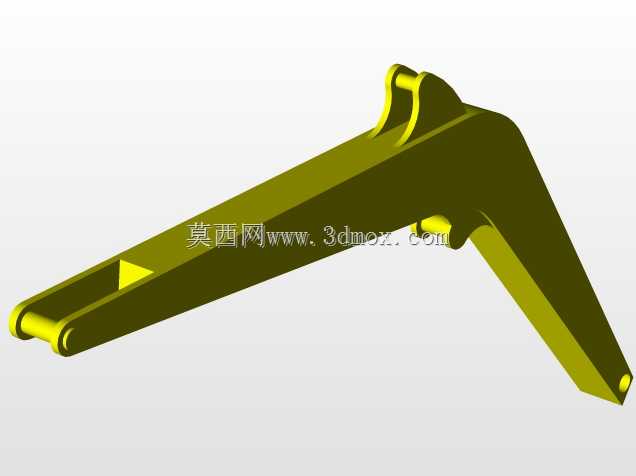

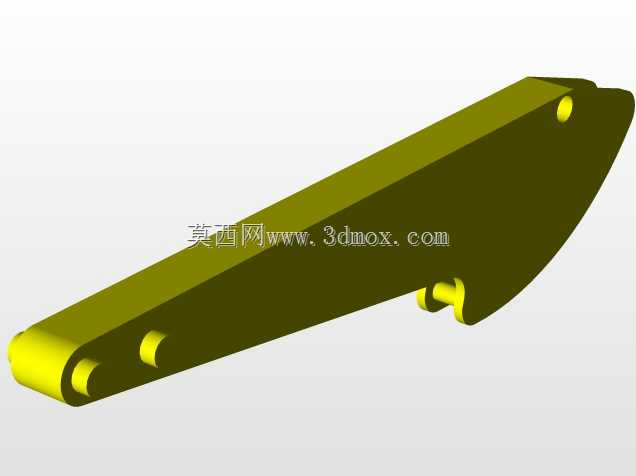

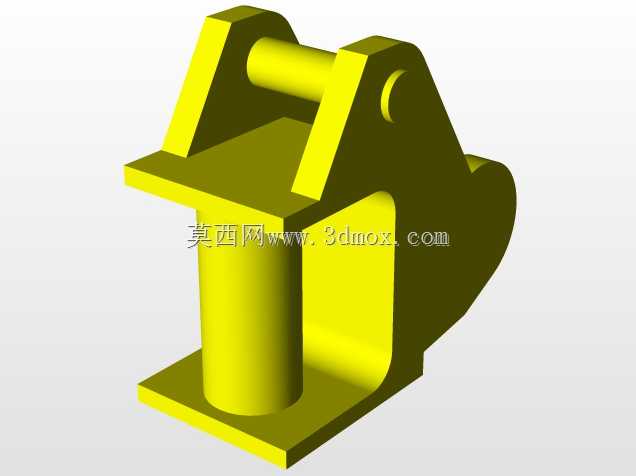

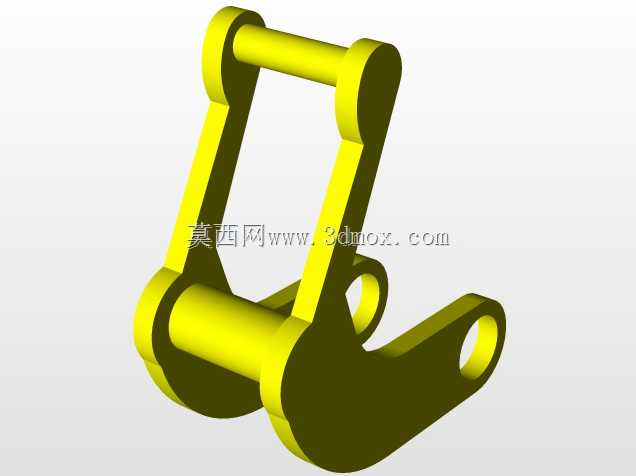

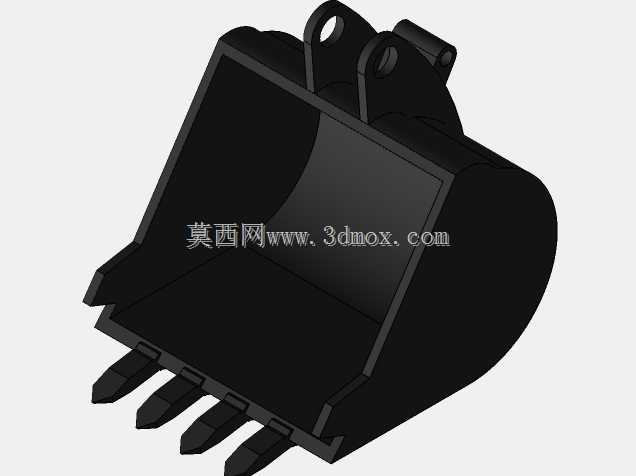

　　行走部分采用橡胶履带底盘，接地比压远低于钢制履带，不会破坏硬化路面、草坪铺装层，适配市政人行道作业、小区绿化施工的路面保护要求，底盘两侧的行走马达采用内置式布局，避免作业时碎石、土体磕碰马达壳体，履带张紧装置采用黄油缸调节结构，维护时只需加注黄油即可调整张紧度，无需拆解履带节。前端工作装置采用弯臂式动臂结构，相比直臂设计在相同挖掘深度下可以获得更小的作业回转半径，斗杆与铲斗的铰接点做了加强处理，铲斗侧刃、斗齿都采用可更换结构，建模时预留了斗齿的安装销孔与磨损余量，实际作业中斗齿磨损后可快速更换，无需整体更换铲斗。动臂与斗杆的液压油缸铰接位置经过受力优化，在举升最大挖掘高度时，油缸不会出现行程死点，挖掘地面以下深度时，斗杆可自然收放，

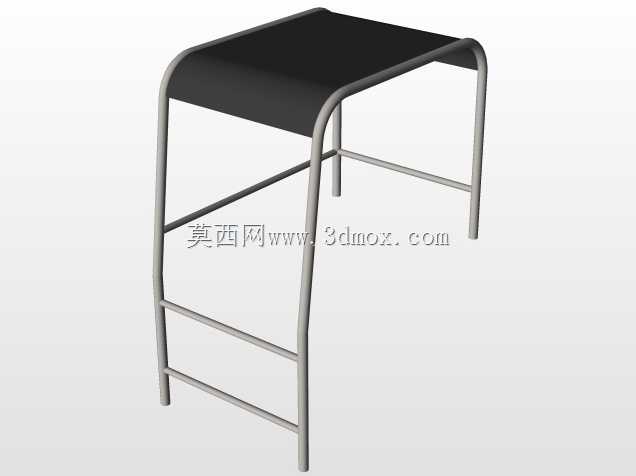

　　不会与履带前端发生干涉。底盘前端配备的推土板，除了可以完成场地平整、推平浮土的作业外，在挖掘作业时可降下作为辅助支撑，提升整机挖掘时的稳定性，避免单侧受力过大发生侧倾，推土板的升降油缸采用独立控制阀控制，可单独调整高度，适配不同坡度的场地支撑需求。上部操作区采用简易防护架结构，没有设置封闭驾驶室，一方面控制整机重量，方便小型吊装设备转运，另一方面降低整机高度，可进入限高2米以内的地下空间、厂房内部作业，防护架采用矩形钢管焊接结构，建模时做了受力仿真验证，在发生侧翻时可承受整机重量的冲击，保护操作人员安全。液压系统的管路布局全部沿动臂、斗杆的内侧走线，管路外侧预留了管卡安装位，避免作业时管路被石块、土体刮蹭，

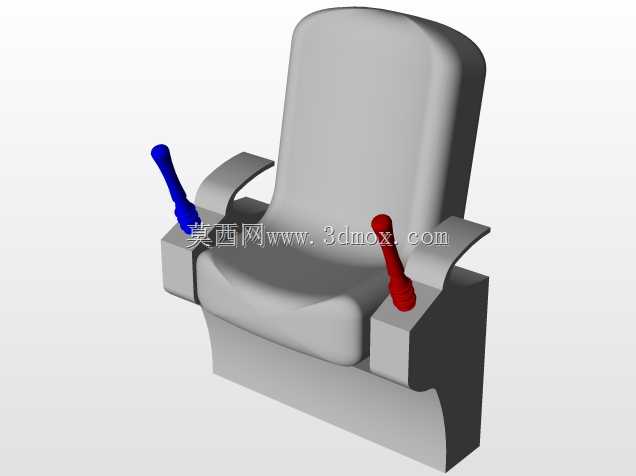

　　主控制阀组布置在座椅侧下方，操作手柄的连杆行程与阀组开度做了匹配设计，小行程操作时流量输出平缓，大行程操作时可获得最大流量，适配精细平整与快速挖掘的不同操作需求。整机的安装边界严格控制，履带宽度、上部车体宽度、动臂最大外伸距离都做了干涉检查，全姿态回转时所有部件都不会发生碰撞，运输状态下动臂落下、铲斗收回到推土板上方时，整机长度可缩短至最短，方便用小型货车、甚至皮卡车转运，无需大型平板拖车，大幅降低转场成本。从设计细节来看，所有铰接点都预留了黄油嘴安装位置，日常维护时可直接对销轴、衬套加注润滑脂，无需拆解结构件，履带架与回转平台的连接采用高强度螺栓结构，螺栓孔的位置度在建模时做了公差匹配，现场装配时可直接对位安装，无需二次扩孔。铲斗的斗容设计匹配微型挖掘机的整机重量，不会出现斗容过大导致的挖掘翘尾问题，斗型采用浅斗宽面设计，挖掘松散土体时充盈率更高，平整场地时可获得更平整的作业面。
