日立挖掘机电液控制操纵手柄结构设计

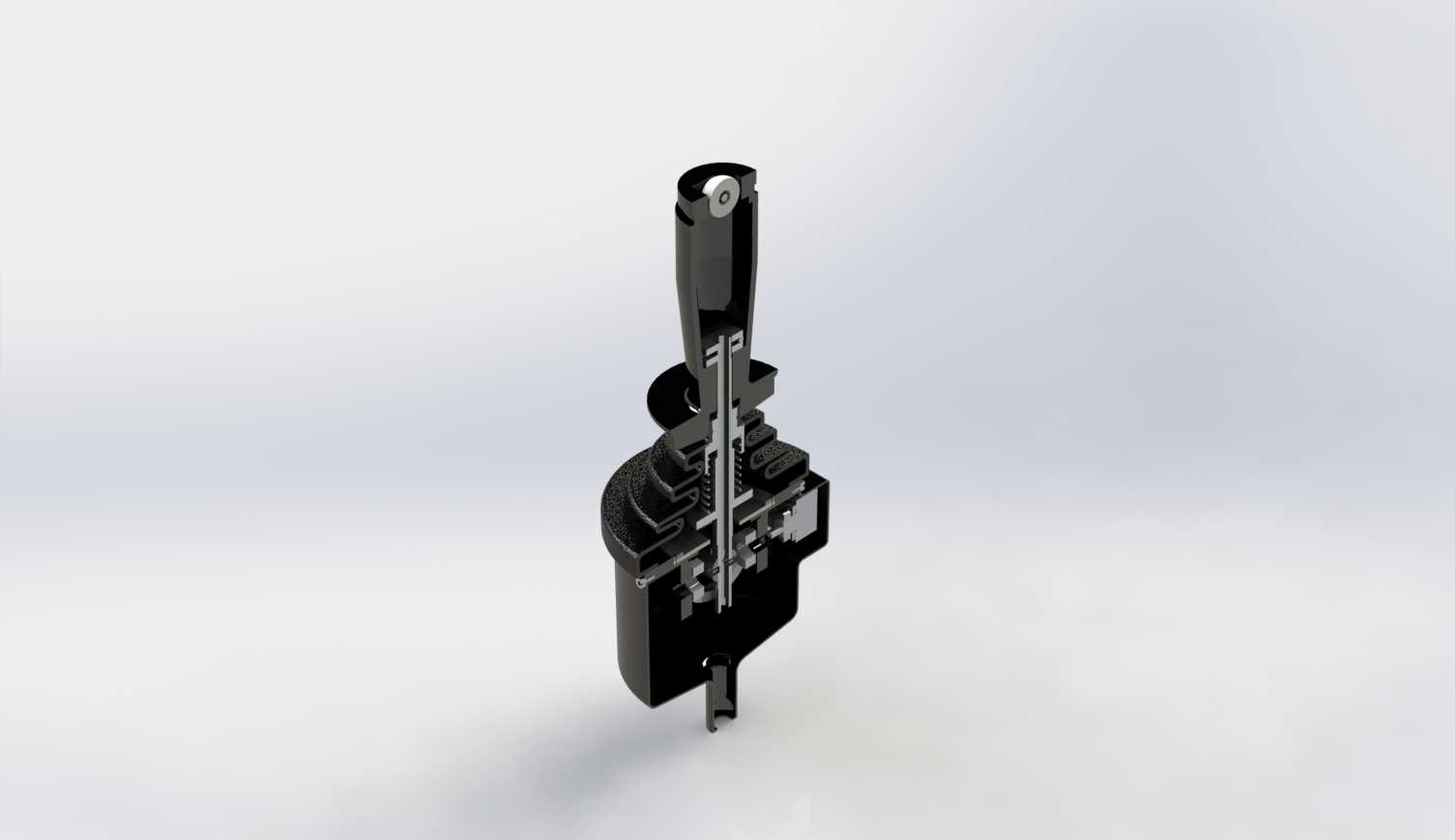

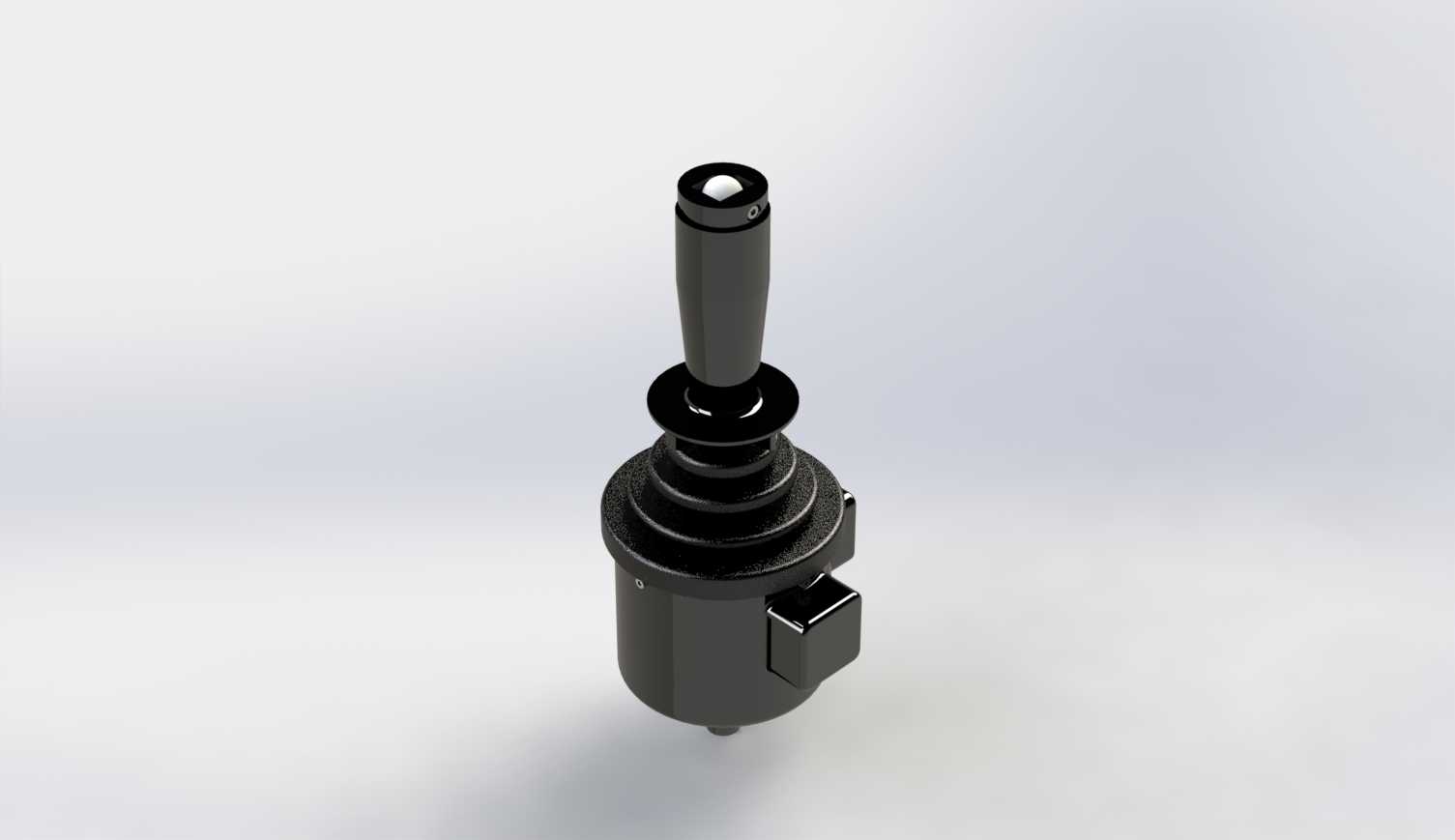

　　在土方作业、矿山开采、基建施工等挖掘机高频作业场景中，操纵手柄作为操作人员与设备液压系统交互的核心输入部件，其操作手感、控制精度、结构可靠性直接决定作业效率与操作疲劳度，这款适配日立机型的电液控制操纵手柄，从结构设计到安装适配都围绕工程实际作业需求展开。从结构布局来看，该操纵手柄采用立式同轴安装结构，顶部握持段采用符合人体工学的变径柱形设计，握持区域做了防滑适配结构，操作人员长时间握持做复合动作时，手腕能保持自然姿态，减少连续作业的劳损。手柄顶端设置的方形标识位，用于粘贴功能标识，方便操作人员快速识别不同操作方向对应的动作逻辑，避免误操作。手柄中部设置的环形限位挡片，一方面作为握持位置的下限位，防止操作时手部下滑触碰安装基座，

　　另一方面作为防尘结构的压合面，配合基座上的密封件阻挡作业环境中的粉尘、泥水进入手柄内部的阀组与传感结构，适配挖掘机多粉尘、高湿度的作业环境。下部的安装基座采用圆形法兰式安装结构，基座周向设置的卡扣式连接位，可直接卡入挖掘机驾驶室内操纵台的预设安装孔位，无需额外打孔适配，安装时仅需对准卡位按压即可完成基座固定，后续维护拆卸也可通过专用工具快速脱开卡扣，大幅降低售后维护的拆装时长。基座下方伸出的电液接口端，集成了液压油道与电信号接插件，安装时可直接对接驾驶室内预留的液压管路与信号线束，接口采用防呆设计，错插时无法到位，避免装配时接反油路或信号线路导致的控制逻辑错乱。从功能实现逻辑来看，该操纵手柄为电液比例控制结构，

　　手柄的摆动角度与液压系统的输出流量呈线性对应关系，小角度摆动时输出小流量，对应工作装置的微动动作，满足平整场地、精准吊装等精细作业需求；大角度摆动时输出额定流量，对应动臂升降、斗杆收放、回转动作的快速作业，兼顾精细操作与高效作业的双重需求。手柄的摆动阻尼经过匹配调校，操作时的复位力与摆动角度形成线性反馈，操作人员可通过手部的受力感知直观判断当前的操作开度，无需反复观察工作装置动作即可完成精准控制，降低新手的操作学习成本，也能让熟练操作人员形成肌肉记忆，提升连续作业的流畅度。设计过程中充分考虑了挖掘机作业时的振动工况，手柄内部的铰接部位采用自润滑轴承结构，长期高频摆动下不会出现卡滞、旷量过大的问题，

　　基座与操纵台的连接位置设置了减震缓冲垫，可过滤作业时机身传递到操纵台的高频振动，避免手柄出现自行动作、误触发液压动作的安全隐患。从安装边界尺寸来看，安装基座的外径适配日立系列挖掘机操纵台的标准安装开孔尺寸，安装后手柄露出操纵台台面的高度符合常规驾驶坐姿下的手臂操作高度范围，操作人员以放松姿态坐于驾驶座椅时，肘部自然搭在扶手箱上即可握住手柄，无需抬臂或弯腰操作，适配不同身高操作人员的操作习惯。手柄的全向摆动角度控制在合理范围内，各方向摆动到极限位置时不会触碰操纵台台面或周边的其他操纵部件，避免操作干涉。密封结构的设计满足户外作业的防护需求，高压水枪清洗驾驶室时，水流不会渗入手柄内部造成电路短路或液压油污染，适应工地恶劣的使用与维护环境。在结构强度设计上，手柄握持段采用高强度工程材质，可承受操作人员的突发大力操作，甚至意外磕碰时不会出现断裂，基座采用金属材质，保证安装连接的结构强度，长期使用不会出现卡扣断裂、基座变形的问题。内部的电液控制元件做了抗干扰处理，挖掘机作业时发动机、液压泵产生的电磁干扰不会影响控制信号的传输稳定性，避免出现动作延迟、信号跳变的问题。
