多位数直插式拨码开关结构设计

　　在工控板卡、测试治具、消费电子主板的硬件设计环节，拨码开关是承担地址配置、功能档位切换的核心无源元件，这类直插式DIP开关不需要额外编程支持，仅通过物理拨杆的通断组合就能输出二进制编码信号，在量产烧录、设备地址拨设、功能模式切换场景中，比软件配置的方式更直观可靠，也能避免程序跑飞带来的配置丢失问题。日常选型时，工程师首先会关注开关的位数覆盖范围，这款模型覆盖2位到12位的常用规格，能匹配从简单功能切换到多地址编码的不同需求，不需要为不同位数的开关重复建库，能大幅缩短原理图和PCB设计阶段的元件调用周期。

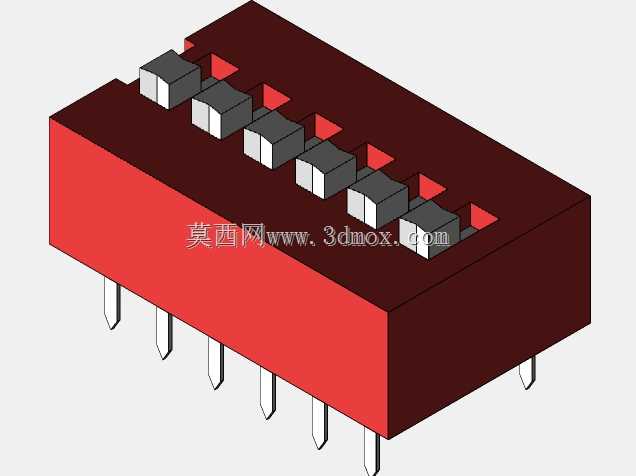

　　从结构设计逻辑来看，这款开关采用红色阻燃PBT材质作为基座外壳，内部每一路拨杆对应独立的动触片与静触片结构，拨杆滑动到ON位置时，动触片与两侧静触片压接导通，拨到OFF位置时触片断开，每一路触点之间设置有隔离筋，避免相邻位数之间出现爬电、短路问题，适配常规低压直流控制电路的绝缘要求。直插式引脚采用标准2.54mm间距设计，刚好匹配通用万用板、量产PCB的标准焊盘网格，引脚伸出基座的长度控制在3.2mm左右，既能满足波峰焊的吃锡深度要求，也不会因为引脚过长导致焊后剪脚工序额外增加工作量，引脚根部做了凸台定位结构，插件时能卡在PCB表面，避免焊接过程中开关本体浮高倾斜。

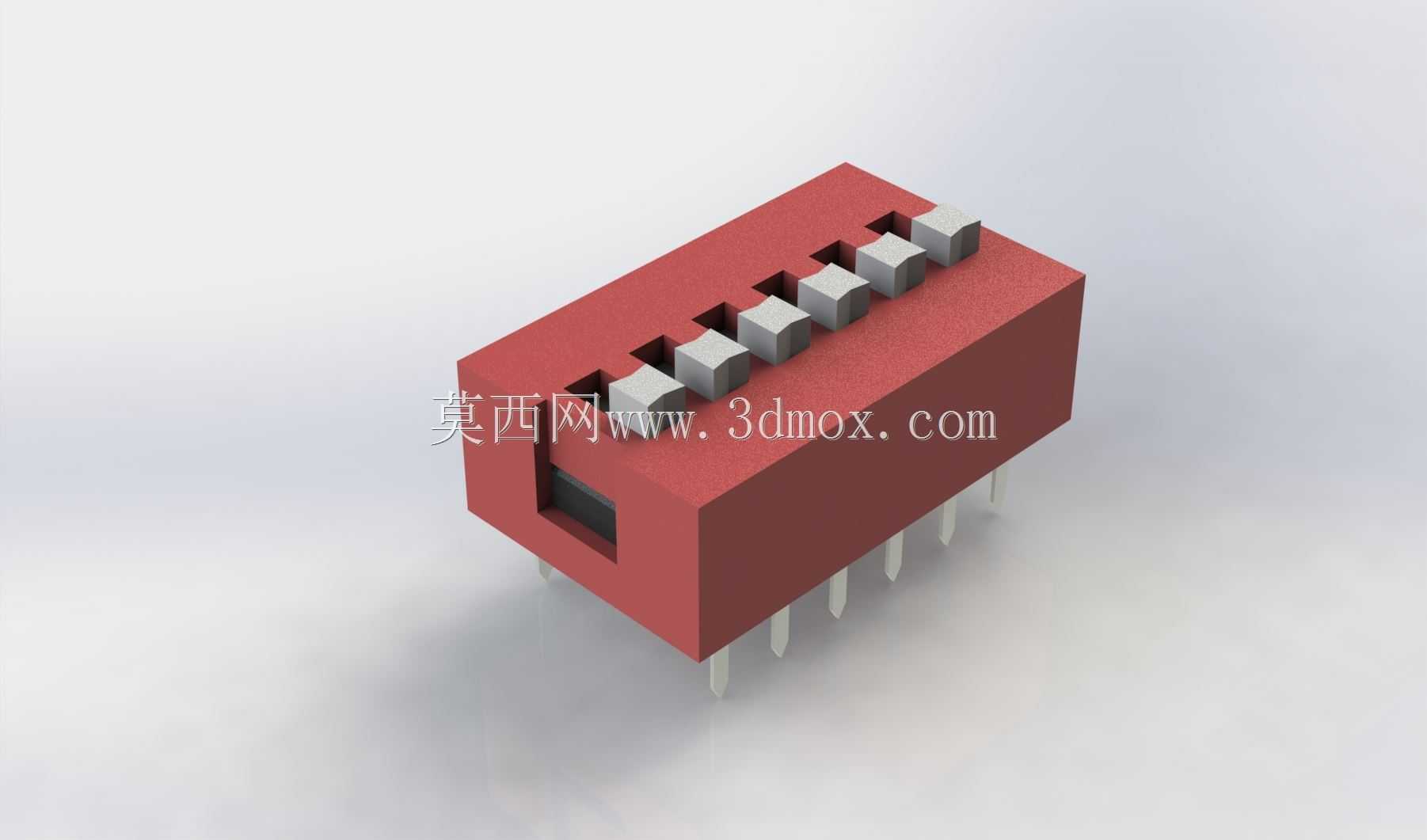

　　建模过程中针对不同材质的外观做了实体区分，基座的磨砂塑料质感、拨杆的浅灰色硬质塑料质感、引脚的镀锡金属质感分别赋予对应材质参数，渲染输出时能清晰区分不同结构部件，方便结构工程师核对装配干涉问题。开关本体的宽度统一为7.6mm，长度随位数增加按2.54mm的节距线性延伸，6位规格的总长度约17.8mm，8位规格总长度约22.9mm，10位规格总长度约28mm，12位规格总长度约33mm，本体高度从PCB板面到拨杆顶面的总高度为9.8mm，在PCB布局时，需要在开关本体周边预留至少2mm的操作空间，方便调试人员用指尖或者镊子拨动拨杆，同时要避免周边布置过高的电解电容、接线端子等元件，防止遮挡拨杆导致操作不便。

　　实际生产应用中，这类拨码开关的触片采用镀金处理，能保证在长期使用中接触电阻稳定，不会因为氧化出现接触不良的问题，拨杆的滑动阻尼做了针对性调校，既不会因为震动出现误拨，也不会因为阻尼过大导致操作费力。在治具类设备的设计中，这类开关常布置在治具的侧边或者操作面板的预留开孔处，不需要额外做防护结构，因为开关本体的基座本身就具备一定的防尘能力，常规车间环境下长期使用也不会出现触点失效问题。建模时还原了开关底部的定位凸点，对应PCB上的定位孔设计，插件时能快速定位，避免焊接时开关偏移，同时也能在焊接后增强开关的固定强度，避免反复拨动拨杆时引脚受力脱焊。

　　针对不同位数的配置，模型采用配置化设计思路，切换不同位数规格时，只需要调用对应配置就能自动调整基座长度、拨杆数量、引脚数量，不需要重复建模，也能保证不同位数的开关安装尺寸、外观风格统一，方便在整机BOM中统一元件选型，减少采购时的物料种类，降低供应链管理成本。在消费电子类产品中，这类开关常用来设置设备的工作模式，比如门禁控制器的地址码设置、小家电的功能档位切换、工业传感器的输出模式配置，因为是物理式开关，断电后配置状态不会丢失，重新上电后就能直接读取拨码状态，不需要额外的存储电路支持，能简化硬件电路的设计复杂度。

　　结构校核时需要注意，开关的拨杆顶面比基座顶面高出1.5mm左右，在做外壳开孔设计时，开孔的长度要比开关本体长度大3mm，宽度比本体宽度大1mm，保证拨杆能在开孔内自由滑动，不会被外壳卡住。同时开关的焊接耐温参数要匹配波峰焊的温度曲线，模型中引脚的长度和直径都按照行业通用规格设计，焊盘尺寸采用标准0.8mm孔径、1.8mm焊盘外径的设计，能直接导入PCB设计软件中使用，不需要额外调整焊盘参数。
