75转100毫米VESA孔位转接安装板

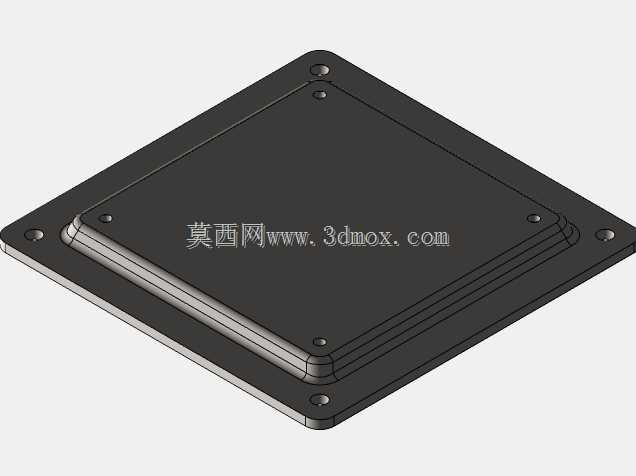

在桌面显示器支架、壁挂显示终端、工业触控屏安装的实际工程场景中，经常会遇到显示设备背部VESA安装孔距与支架预装挂板孔位不匹配的问题，这类转接板就是为解决该类安装矛盾设计的结构件。日常项目实施里，不少小尺寸便携显示器、工业嵌入式显示屏背部默认采用75毫米间距的VESA安装孔组，而常规壁挂支架、重型桌面摇臂的挂接端多采用100毫米标准孔距，若没有适配的转接结构，要么需要重新在挂板上打孔破坏原有结构强度，要么只能更换匹配的支架，大幅提升安装成本与施工周期。这款转接板采用叠层板式结构，整体为方形轮廓，边缘做了圆角过渡处理，避免安装过程中锐边划伤操作人员或设备线材。板体上对应100毫米安装侧的孔位采用M4间隙孔设计，可直接通过标准M4螺丝与支架挂板完成锁附，孔位周边做了局部沉台结构，保证螺丝锁附后头部不会突出板件表面，避免与显示设备背部产生干涉。对应75毫米安装侧的孔位加工有M4内螺纹，无需额外搭配螺母，直接将显示设备对准孔位锁入螺丝即可完成固定，螺纹孔周边做了局部加厚处理，保证多次拆装后螺纹不会出现滑牙失效的问题。设计过程中充分考虑了安装边界的兼容性，板体整体厚度控制在合理范围，不会额外增加安装后的整体突出距离，适配多数带背部理线槽的支架结构，不会挤压显示设备的供电与信号线材。板件表面做了哑光硬质处理，既可以提升结构件的防锈抗腐蚀能力，也能避免与显示设备背部接触时刮花设备外壳涂层。实际安装时，可先将转接板的100毫米孔组与支架挂板完成预锁，调整好水平位置后再将显示设备对准75毫米侧的螺纹孔完成最终固定，整个过程无需额外加工，所有安装孔位的位置度公差控制在0.1毫米以内，保证锁附过程中不会出现孔位错位、螺丝无法顺利拧入的问题。这类转接结构除了民用显示器安装场景外，在工业设备的触控操作终端、车间看板显示屏、医疗设备显示模块的安装改造项目中也有广泛应用，能够在不改动原有设备安装结构的前提下，快速完成不同孔距标准的VESA接口适配，大幅降低现场安装改造的工作量，同时保证连接结构的刚性，避免显示设备安装后出现晃动、下垂的问题。
