1/4-20指旋螺钉带3D打印旋钮二次成型结构

　　这款手拧紧固件的核心适配对象是标准1/4-20规格六角头螺栓，主要面向需要频繁手动拆装、无需额外工具辅助的装夹场景，常见于摄影器材快装、小型工装夹具调节、桌面设备定位、3D打印平台调平、实验台架固定等需要徒手操作的工位。区别于常规一体注塑或金属压铸的手拧螺丝，这款结构采用分体式设计思路，将握持受力的手柄部分单独拆分，适配增材制造工艺的加工特性，同时预留了软质材料二次成型的嵌装空间，兼顾刚性握持与接触缓冲的双重需求。

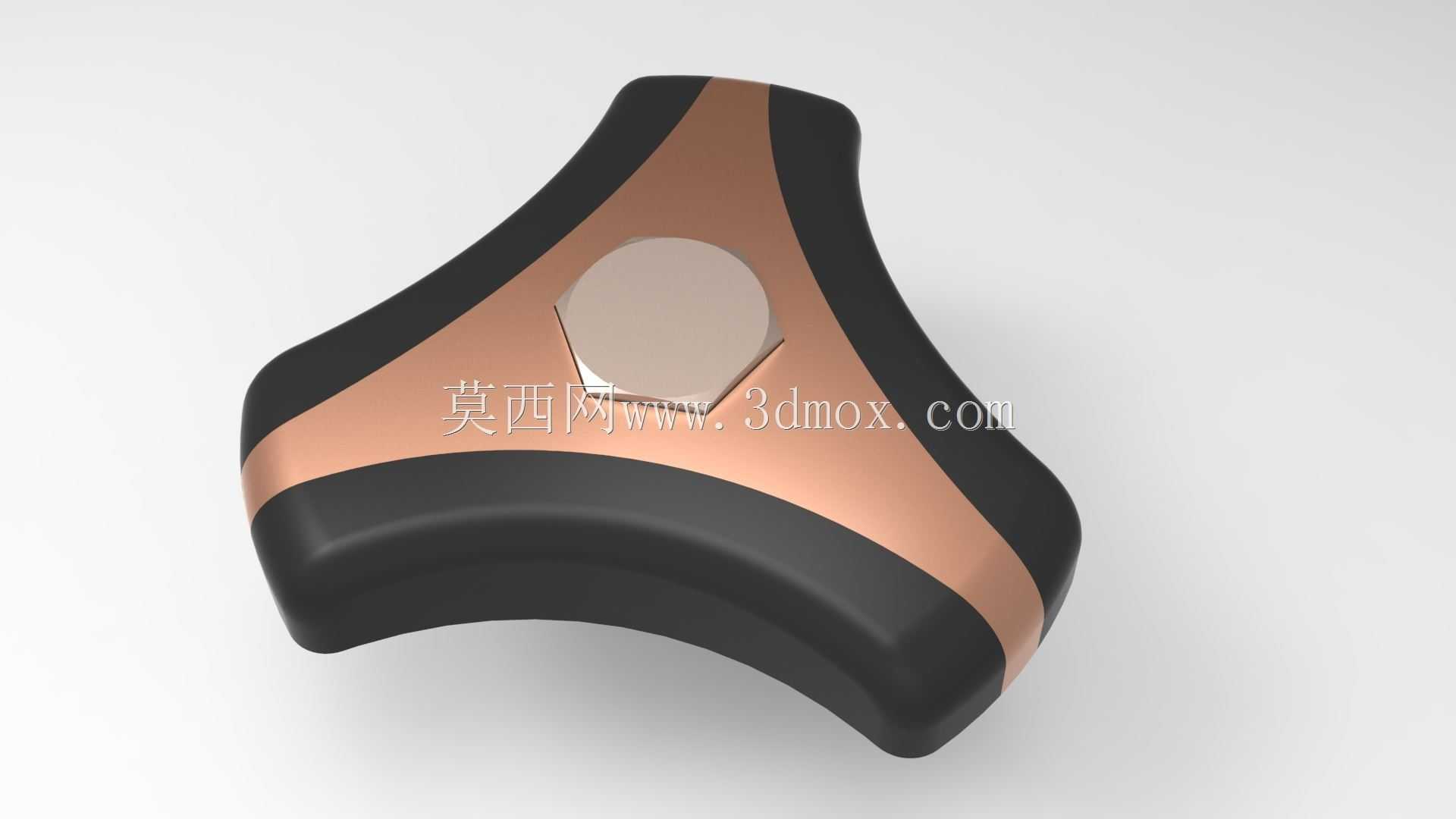

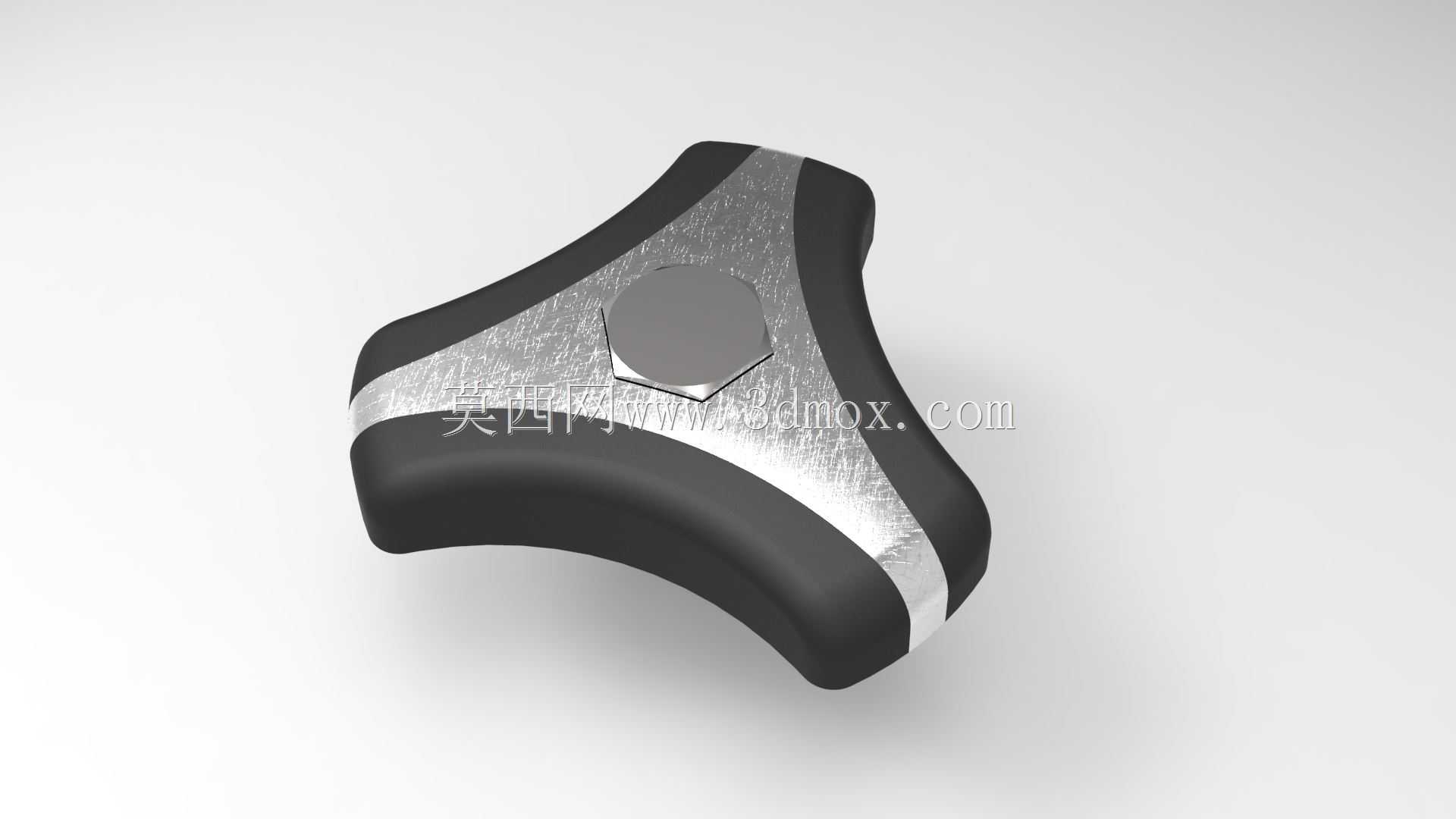

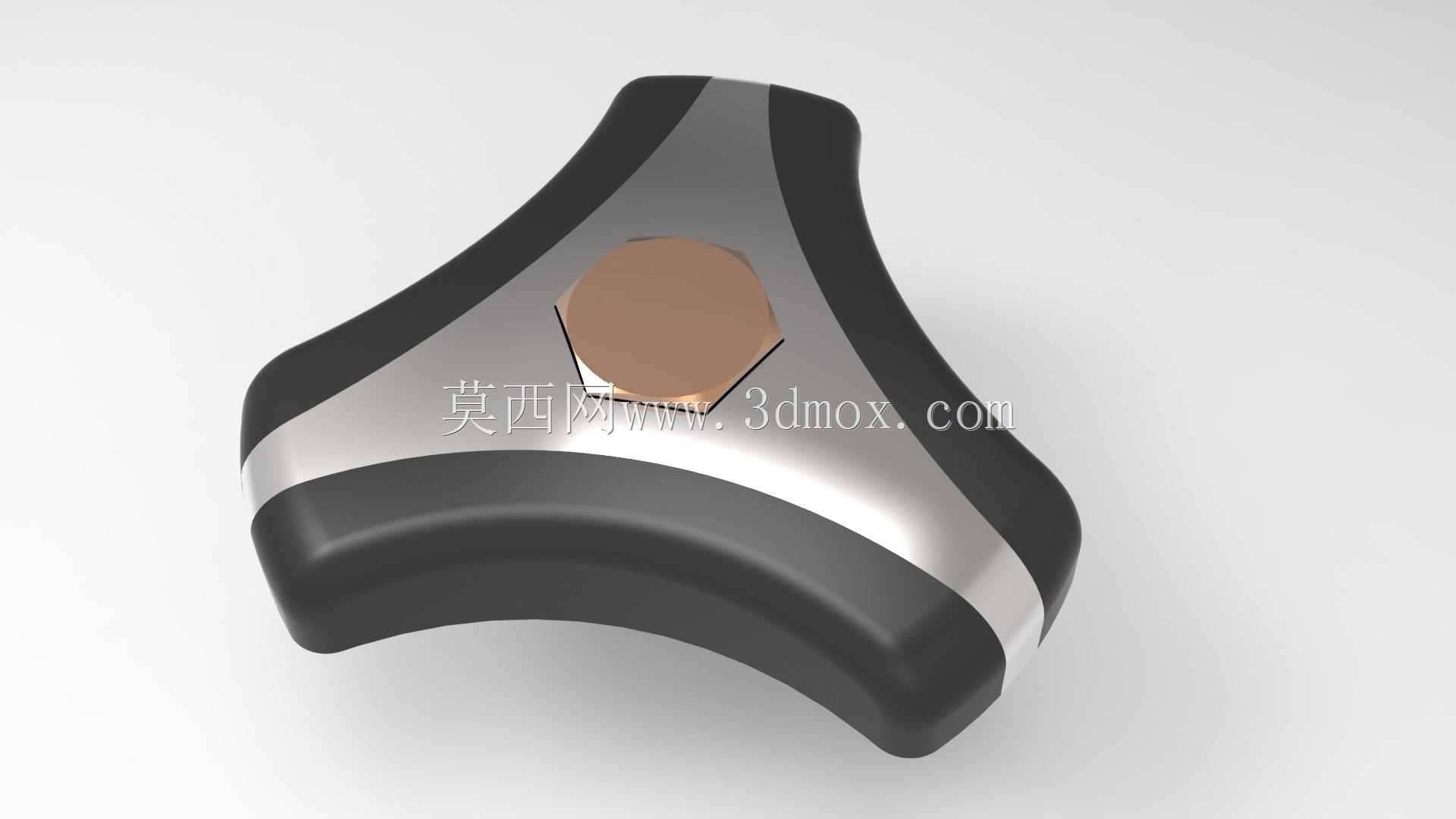

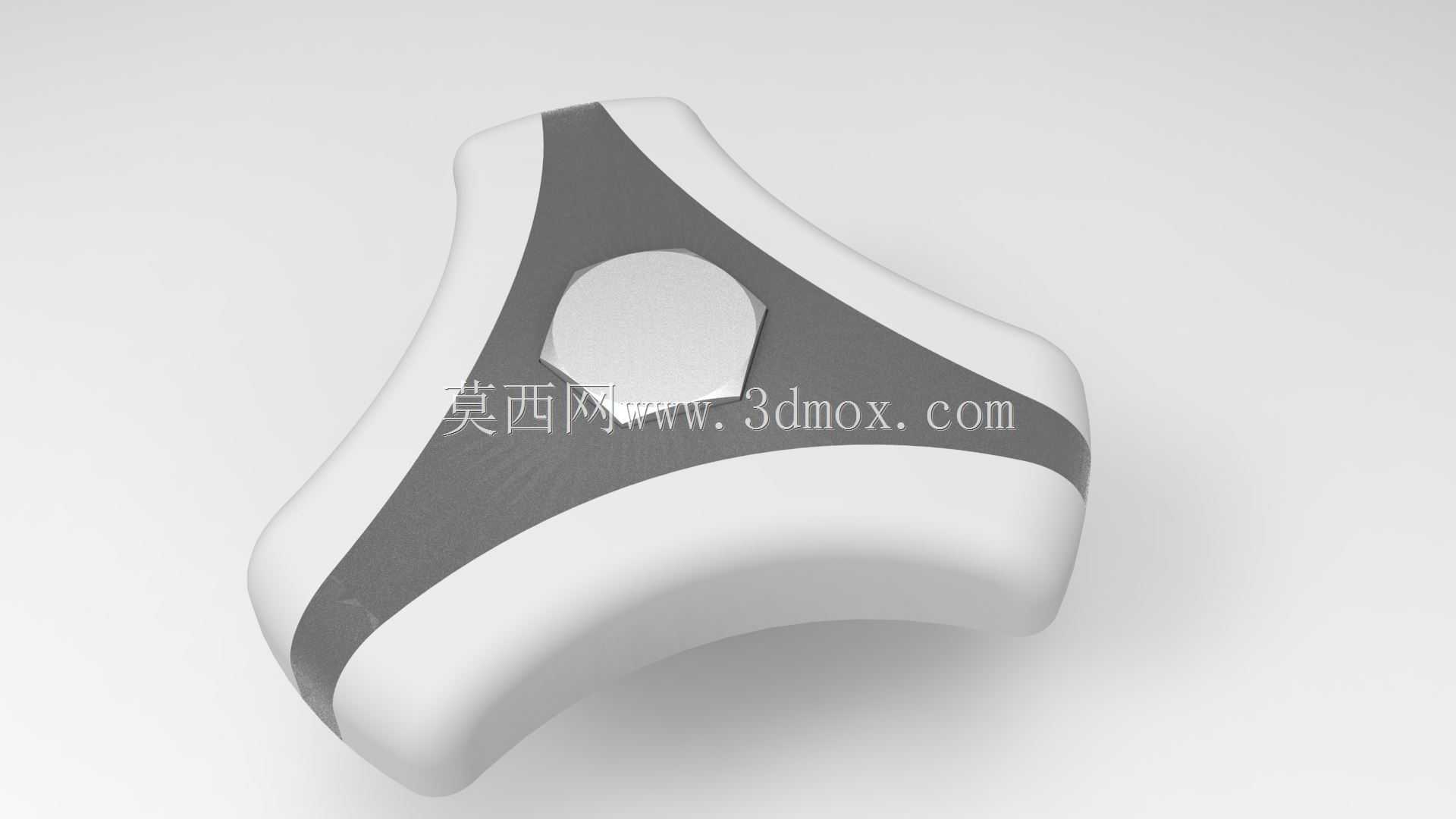

　　从结构功能来看，三瓣式的凸轮外形并非随意设计的造型，三个凸起的握持位刚好匹配人手拇指、食指、中指的施力角度，徒手拧动时每旋转120度就能找到下一个受力支点，相比圆形或一字型手柄，施力时的力臂更长，拧紧过程中不容易打滑，即便手上沾有少量油污或佩戴薄款劳保手套，也能稳定施加足够的锁紧力矩。每个凸轮凸起的接触面都预留了软垫嵌装槽，二次成型的Sugru固化橡胶或同类软质材料填充后，一方面可以在拧紧时避免硬塑料手柄直接接触被固定工件表面，防止压伤漆面、阳极氧化层或软质基材，另一方面软质接触面的摩擦系数更高，拧紧后不容易因为设备运行的微幅振动出现松退，在低载荷、有振动的使用场景下能保持更稳定的锁紧状态。

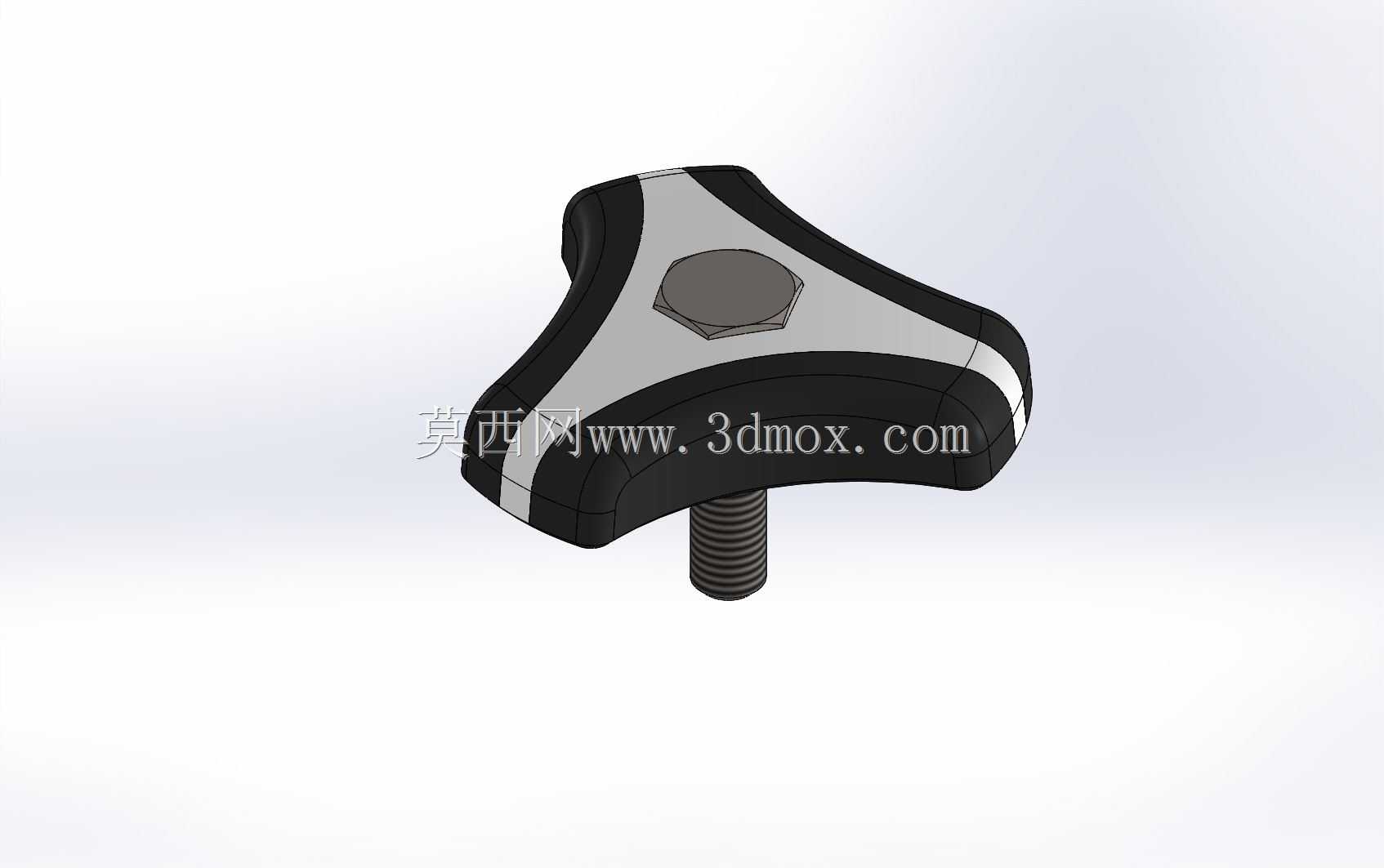

　　设计过程中充分考虑了增材制造的工艺限制，手柄主体的结构没有设置大角度悬空面，打印时无需添加大量支撑即可成型，内部的六角嵌套槽尺寸严格适配标准1/4-20六角螺栓的头部对边尺寸，装配时可以直接将标准螺栓压入嵌套槽，依靠六角面的配合传递扭矩，不需要额外粘接或做防转结构，螺栓长度可以根据实际安装厚度灵活选用标准件，不需要针对不同安装厚度重新制作整套手拧螺丝，大幅降低了不同场景下的适配成本。需要注意的是，六角嵌套槽的深度需要覆盖螺栓头部的全部高度，避免螺栓头部突出手柄表面影响握持，同时槽体与六角头之间可以保留0.1-0.2mm的间隙，方便压装的同时不会出现配合过松导致的空转问题。

　　安装边界方面，这款手柄的最大外接圆直径需要根据实际使用的力矩需求调整，常规桌面装夹场景下直径控制在40-50mm即可满足徒手拧紧的力矩需求，若需要更大锁紧力可以适当放大直径，但不宜超过70mm，否则会占用过多安装空间，不利于紧凑场景下的排布。螺栓伸出长度需要根据被固定件的总厚度确定，拧入后螺纹啮合长度不小于螺栓公称直径的1.5倍，保证螺纹连接的强度足够，避免滑牙。二次成型的软垫厚度控制在1.5-2mm即可，过厚会导致软垫压缩量过大，拧紧时的力矩反馈模糊，过薄则无法起到缓冲和防滑的作用，填充软垫时需要保证材料完全填充嵌装槽，与手柄主体粘接牢固，避免多次拧动后软垫脱落。

　　在实际应用中，这类手拧螺丝完全可以替代传统的蝶形螺丝、滚花高头螺丝，尤其是在小批量定制设备、非标工装的制作场景下，不需要开模即可快速制作出适配特定安装空间的手柄结构，相比采购标准金属手拧螺丝成本更低，且可以根据使用场景调整手柄的外形、软垫的材质，比如在需要绝缘的场景下可以采用PLA、PETG等绝缘打印材料制作手柄，在需要耐高温的场景下可以选用PC、PEEK等耐高温打印材料，配合对应的耐高温软质密封材料做软垫，适配更宽泛的使用环境。需要注意的是，3D打印的手柄主体强度受打印填充率、层厚参数影响，用于需要较大锁紧力的场景时，填充率建议设置在50%以上，层厚不超过0.2mm，打印方向沿螺栓轴向排布，保证层间结合强度能够承受拧动时的切向力，避免手柄在施力时出现开裂。
