十英寸三角带锯条替换用带锯插件结构

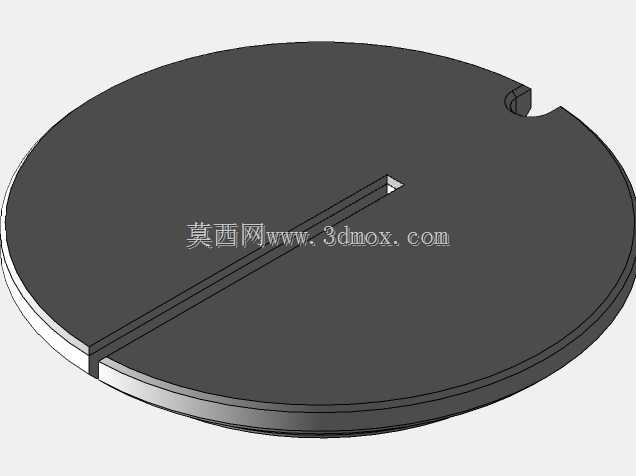

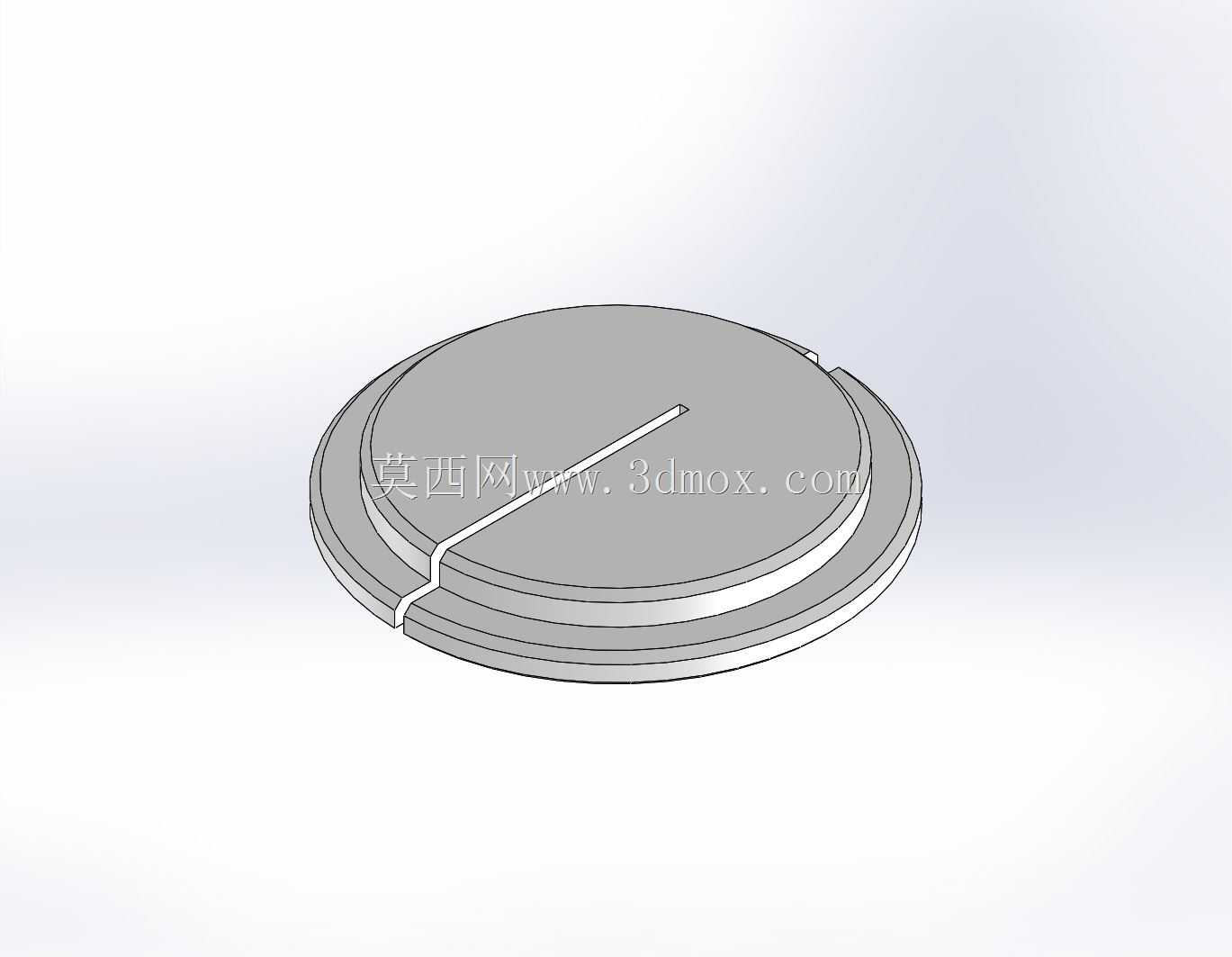

　　在小型木工及轻金属加工作业场景里，十英寸规格的三角带锯是作坊、小型加工点位常用的锯切设备，这类设备长期运行过程中，带锯条的安装定位、张紧配合部位容易出现磨损，或是在特殊锯切工况下需要适配不同的锯条安装基准，常规的原厂替换配件往往采购周期长、适配灵活性不足，这款替换插件就是针对这类实际作业痛点设计的配套结构。从实际安装适配的角度看，该插件整体采用圆盘式叠层结构，主体基准面为平整圆形结构，外径尺寸匹配十英寸三角带锯的锯轮安装位预留间隙，叠层的台阶结构刚好卡入锯轮端面的定位槽内，不需要额外对原有锯轮进行打孔、焊接等二次加工，就能完成定位固定，安装时只需要将原有磨损的定位嵌件取出，清理干净安装位的金属碎屑、积尘，将该插件对准定位槽推入，

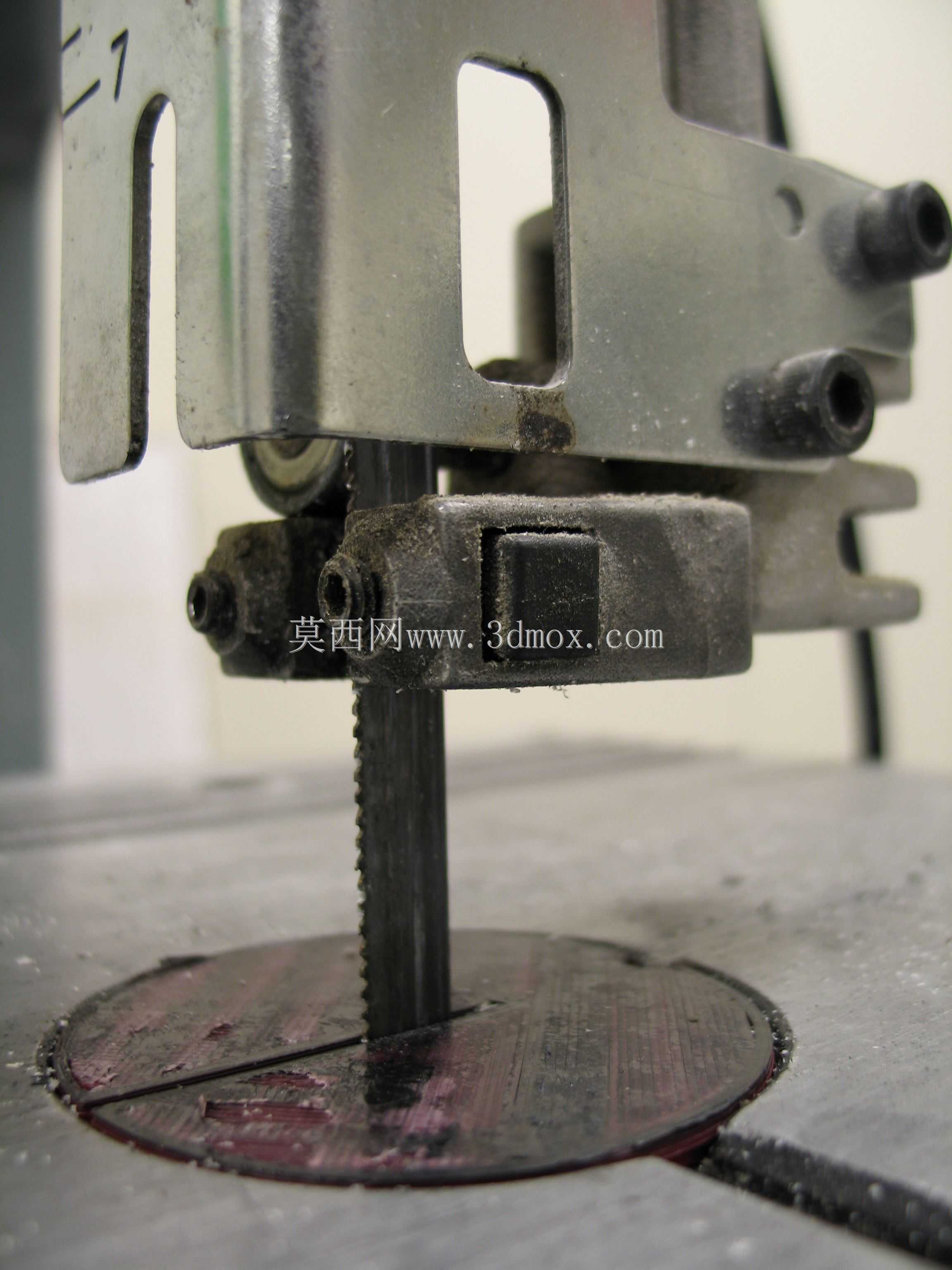

　　依靠台阶面的过盈配合与端面摩擦力即可完成固定，整个拆装过程不需要专用工装，一线操作人员在设备日常维护间隙就能完成更换，大幅缩短设备停机维护的时间。从功能特性上看，插件本体上开设有窄缝式的锯条导向槽，槽宽尺寸匹配常规三角带锯条的背部厚度，锯条安装时可以顺着导向槽滑入定位，避免锯条高速运行时出现轴向窜动，尤其是在锯切薄型铝材、硬木这类容易出现锯路偏移的工件时，稳定的导向定位能有效减少锯条扭折、断条的概率，降低耗材损耗。设计过程中充分考虑了3D打印工艺的成型特性，整体结构没有大角度悬空结构，所有台阶转角处都做了适配FDM打印工艺的圆角过渡，不需要额外添加大量支撑结构就能完成打印成型，打印完成后只需要对导向槽的接触面做简单的打磨去毛刺处理，

　　就能直接投入使用，对于有小批量自制配件需求的加工点位来说，不需要开模就能快速制作适配的替换件。从安装边界来看，插件的总厚度控制在原有嵌件的厚度公差范围内，安装后不会突出锯轮端面，不会干涉锯轮外侧的防护罩安装，也不会改变原有锯条的张紧行程，原有设备的张紧调节机构不需要做任何参数调整就能正常使用，适配市面上多数常规十英寸三角带锯的安装尺寸。在实际锯切作业中，该插件除了承担基础的定位导向作用外，叠层的圆盘结构还能起到一定的缓冲减震作用，带锯高速运行时产生的小幅振动可以通过叠层结构的接触面间隙被部分吸收，减少锯切过程中的工件振纹，提升锯切断面的平整度。针对不同加工场景的使用需求，该结构的导向槽宽度可以根据实际使用的锯条厚度做快速参数调整，

　　不需要重新设计整体结构，只需要修改槽宽参数就能适配不同规格的锯条，不管是锯切软质木材的宽齿锯条，还是锯切轻金属的细齿锯条，都能通过简单的参数调整完成适配。结构本身没有复杂的异形曲面，建模过程中只需要通过基础的拉伸、切除命令就能完成特征构建，对于三维建模从业者来说，可以快速根据自身设备的实际安装尺寸做参数化修改，不需要逆向测绘复杂曲面，大幅缩短配件设计的周期。日常使用过程中，插件如果出现导向槽磨损的情况，只需要重新打印替换即可，不需要更换整个锯轮组件，大幅降低设备的长期维护成本，尤其适合小型加工点位、个人DIY工坊这类配件采购渠道有限、维护预算不高的使用场景。
