树莓派5.25寸光驱位集群安装托架结构

　　在小型并行计算实验场景中，单台树莓派的算力往往难以满足多节点分布式运算的测试需求，而零散摆放的开发板不仅占用桌面空间，接线杂乱也容易引发供电不稳、接口松动等问题，这套托架结构正是针对这类桌面级Linux集群搭建痛点设计的安装载体。该托架适配标准台式计算机5.25英寸光驱位安装尺寸，可直接固定在常规PC机箱的前置光驱仓位中，无需对原有机箱结构做打孔、切割等二次改装，安装边界完全匹配通用ATX、MATX机箱的光驱位固定孔位标准，单仓位可容纳一块树莓派开发板，多仓位叠加时可通过标准PCI卡托架实现多节点的物理拼接，配合本地DHCP服务即可快速组建成可热插拔的并行计算集群，支持在Windows、Mac、Linux三类主流主机系统下完成节点识别与通讯调试。

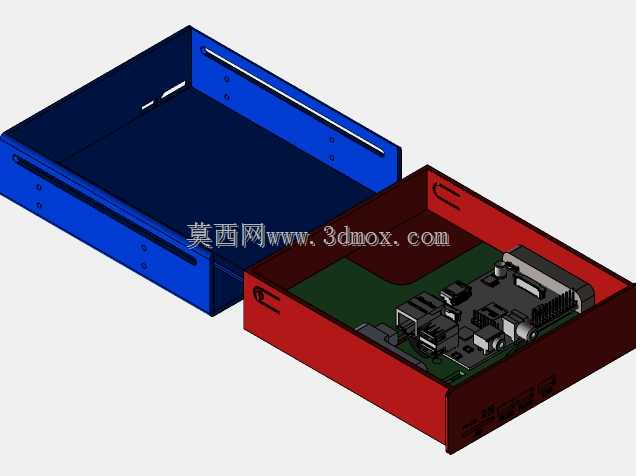

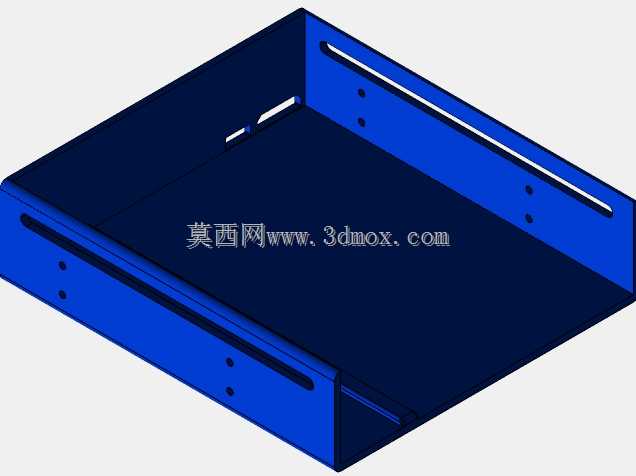

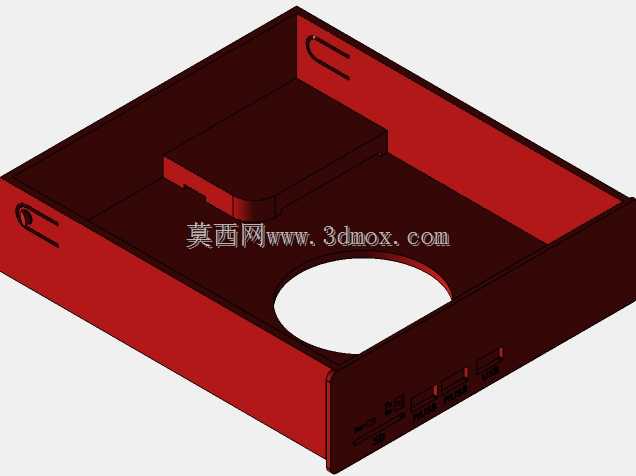

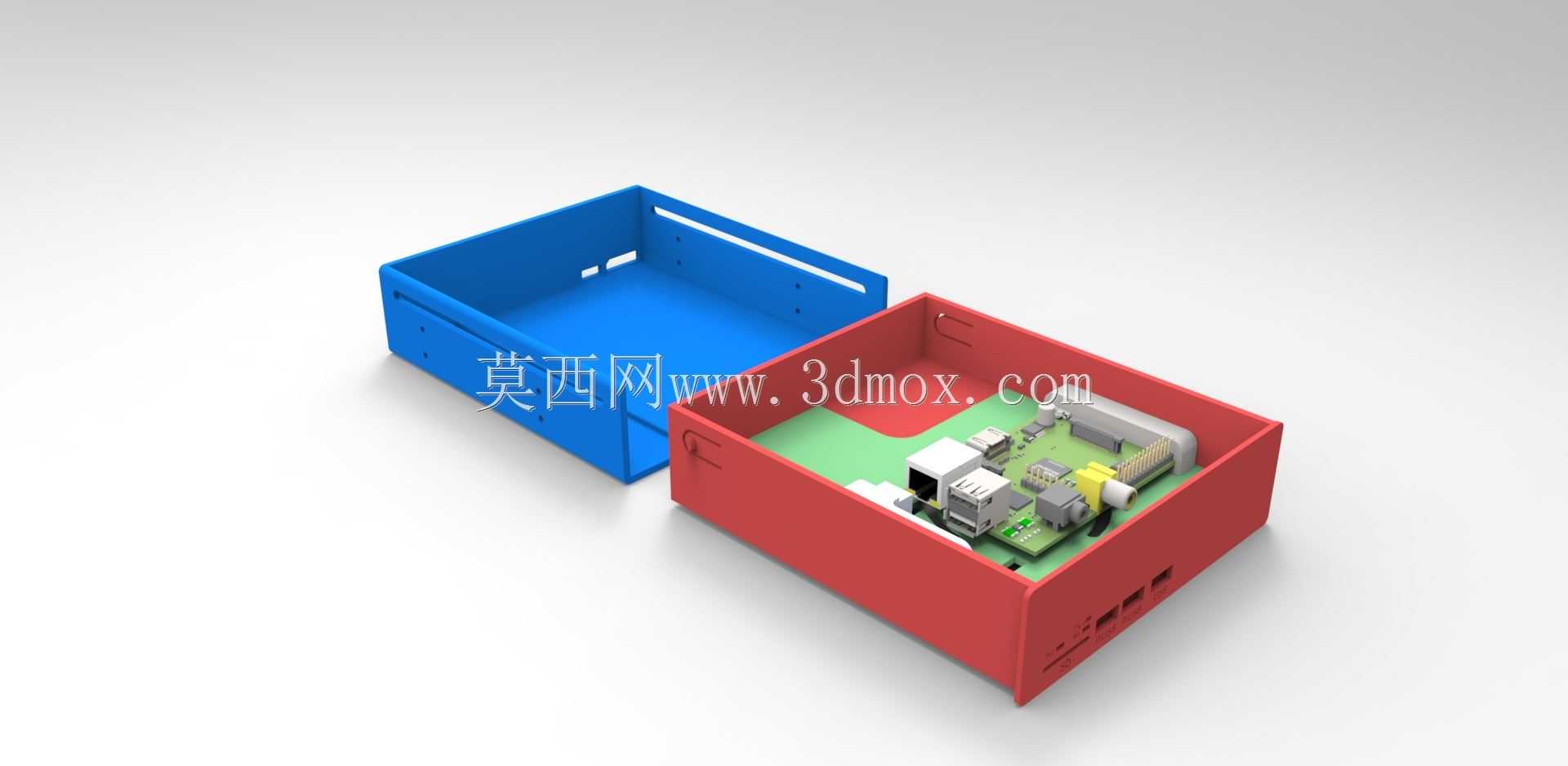

　　从结构功能设计来看，托架主体采用敞口式盒型结构，分为底座与上盖两个分体部件，底座预留开发板的定位柱与固定孔位，可直接将树莓派主板卡入定位后通过螺丝锁紧，避免设备搬运或机箱震动时主板移位；上盖对应开发板的接口位置做了精准的开口避让，前置区域预留USB接口、SD卡插拔槽位的操作空间，无需拆卸托架即可完成外设插接、系统卡更换等日常操作，后部预留Molex接口供电通道与12V供电快速锁止结构，可直接从机箱内部取电，省去外接电源适配器的杂乱布线，同时锁止结构可避免供电接头受拉扯脱落，保障集群节点长时间运行的供电稳定性。

　　设计过程中充分考虑了热插拔使用场景的结构强度需求，托架侧壁做了加厚的导向筋条，在插入机箱光驱位时可沿仓位导轨顺滑推入，不会出现卡滞、偏斜的问题，侧壁同时预留了通风开槽，配合机箱前置进风风道可直接为托架内的树莓派主板提供散热气流，避免多节点密集排布时出现积热降频的问题。相邻托架之间设置了定位卡扣结构，多节点拼接时可快速对齐固定，不会出现相邻托架错位导致的接口遮挡问题，每个托架独立的盒型结构也可实现单节点的快速拆装，单个节点故障维护时无需拆卸整个集群，直接抽出对应托架即可完成主板更换、系统调试等操作，大幅降低实验集群的维护成本。

　　在实际应用中，这套托架除了用于搭建桌面级并行计算实验环境外，也可用于小型网络服务节点、嵌入式开发测试环境的快速部署，将原本零散放置在桌面的开发板整合进机箱内部，既节省桌面操作空间，也可依托机箱本身的金属结构实现一定的电磁屏蔽效果，减少外界电磁干扰对开发板运行稳定性的影响。结构设计上所有棱角均做了倒圆角处理，避免安装操作时划伤手部，所有固定孔位均做了沉头设计，螺丝锁紧后不会突出托架表面，保证托架推入光驱位时不会与机箱导轨产生刮擦。托架内部的空间预留充分，除标准尺寸的树莓派主板外，还可容纳小型散热片、短款USB扩展模块等常用配件，无需额外改造结构即可满足多数树莓派常规使用场景的配件安装需求，后部的走线槽可将供电线、网线统一规整，避免机箱内部走线杂乱影响其他硬件的安装与散热。
