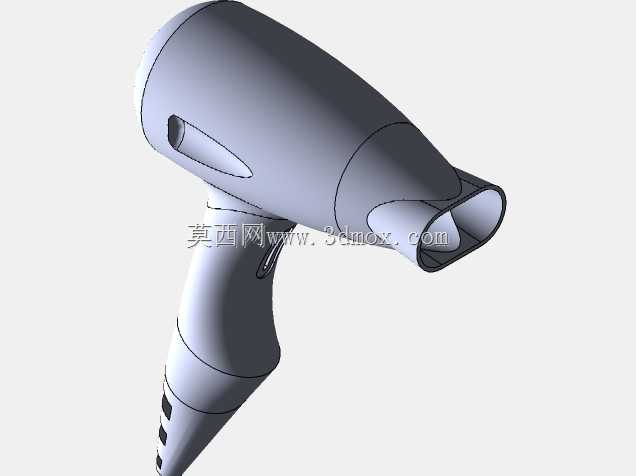

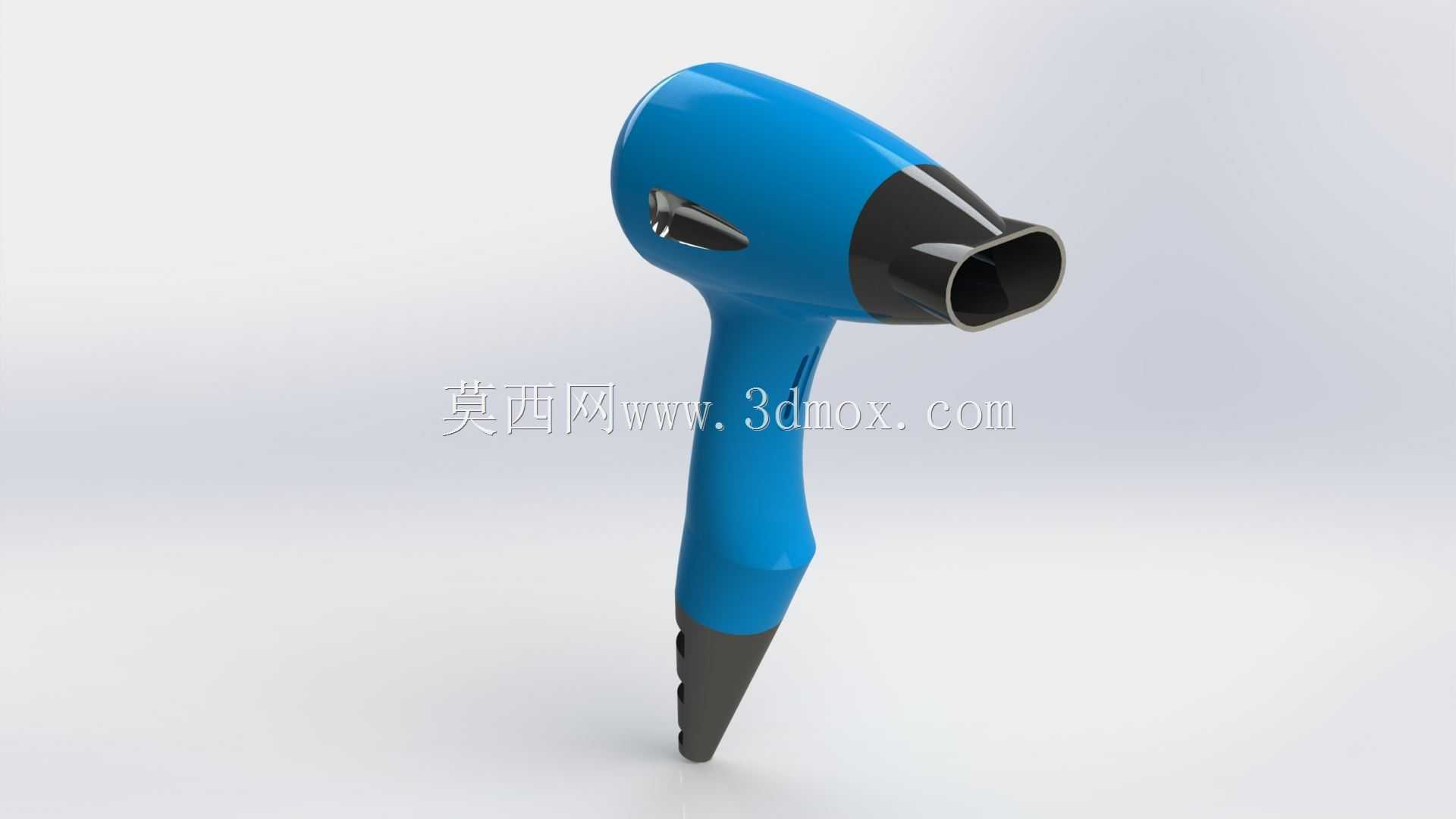

手持便携吹风机外观结构三维设计

　　日常美发沙龙场景中，手持吹风机是发型师与普通消费者高频使用的小家电设备，核心用途是通过定向送出可控温度、流速的气流，实现湿发快速干燥、发型定型打理，部分场景下也可用于局部加热烘干、除尘吹扫等辅助作业。这款手持吹风机的结构设计，首先围绕单手握持的人机工程逻辑展开，手柄采用符合人体手掌抓握弧度的收腰造型，握持区域做了防滑纹理的预留设计，底部收窄的锥段用于布置电源线进线结构与挂置孔位，整机重心落在手柄中上段，长时间举持作业不易产生手腕疲劳。风筒主体与手柄采用一体化流线过渡，避免直角结构带来的应力集中问题，同时减少气流在壳体内部的紊流损耗，风筒出风口做了收窄的导流段设计，能够将内部风机送出的气流进一步聚拢，提升出风的定向性与有效吹拂距离，

　　进风区域则布置在手柄与风筒衔接的背侧位置，做了隐藏式进风栅格的结构预留，既避免长发被卷入风机的安全隐患，也能保证进风流量满足风机工作需求。从功能分区来看，壳体内部预留了风机安装位、加热组件安装腔、控制开关安装槽与温控元件固定位，加热组件区域的壳体壁厚做了局部加厚设计，同时预留了隔热层的安装间隙，避免长时间高温工作导致外壳表面温度过高引发烫伤风险，控制按键布置在手柄拇指自然触碰的区域，操作时无需调整握持姿势即可完成风速、温度档位的切换。外形尺寸方面，整机总长度控制在220mm左右，风筒最大直径85mm，手柄最细处握持直径38mm，安装边界上，风筒与手柄衔接处的圆角半径不小于12mm，保证壳体注塑成型时的脱模顺畅性，

　　内部各组件的安装间隙预留不小于2mm，满足装配公差与后期维修拆卸的操作空间需求，出风口的连接结构采用通用卡扣式设计，可兼容市面上常见的集风嘴、扩散风嘴等外接配件，拓展不同场景下的使用需求。结构设计过程中，针对手持设备的跌落风险做了加强筋布局优化，在风筒与手柄的衔接位置、壳体拼接缝位置布置了纵横交错的内置加强筋，提升壳体整体抗冲击性能，同时控制整机重量不超过450g，兼顾结构强度与手持便携性。气流通道的内壁做了顺滑过渡处理，减少气流流动过程中的风阻与啸叫问题，进风通道处预留了防尘滤网的安装槽位，可阻挡毛发、灰尘进入风机与加热组件区域，延长设备内部核心部件的使用寿命。壳体的拼接采用卡扣加螺丝的双重固定方式，

　　既保证装配后的壳体接缝均匀紧密，也方便后期故障排查时的拆卸维护，螺丝孔位做了隐藏式设计，保证外观面的整体流畅性，不会出现突兀的结构断点。针对不同使用场景的适配，手柄底部的进线位置做了防弯折护套的结构预留，避免电源线反复弯折导致的线芯断裂问题，挂置孔位的尺寸兼容常见的墙面挂钩规格，方便日常使用后的收纳放置。
