柜式商用饮品萃取设备结构设计

　　这款柜式饮品萃取设备的三维结构，核心面向线下商用饮品门店的日常高负荷作业场景设计，区别于家用小型萃取设备，整体结构围绕连续作业的稳定性、操作维护的便捷性做了全维度的结构考量。从实际落地的安装边界来看，设备整体采用立式柜型布局，底部预留可调支撑脚结构，可适配门店吧台、操作间台面的不平整工况，支撑脚调节行程预留15mm，无需额外加工安装基面即可完成调平放置，设备整体宽度控制在600mm区间，深度550mm，高度含顶部排气段为850mm，刚好适配常规商用操作台面的预留空位，不会额外占用过多操作空间，柜体后侧预留50mm的散热与管路走线间隙，满足靠墙放置的安装要求。

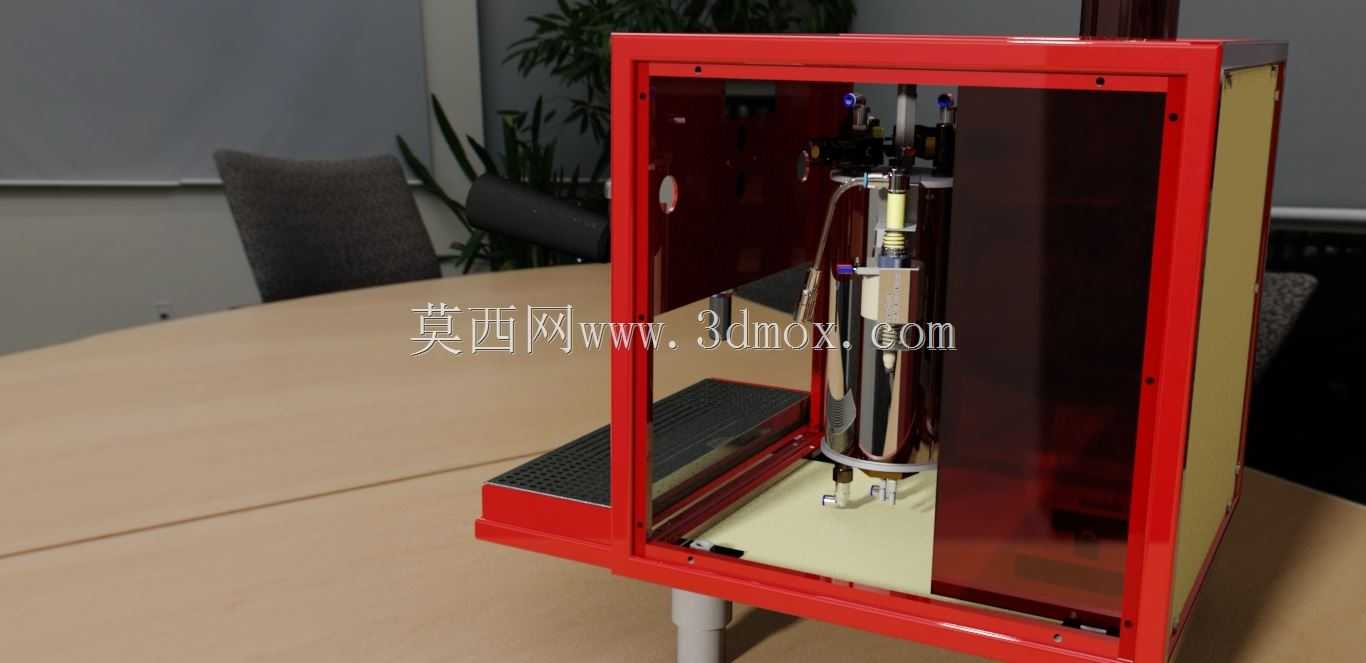

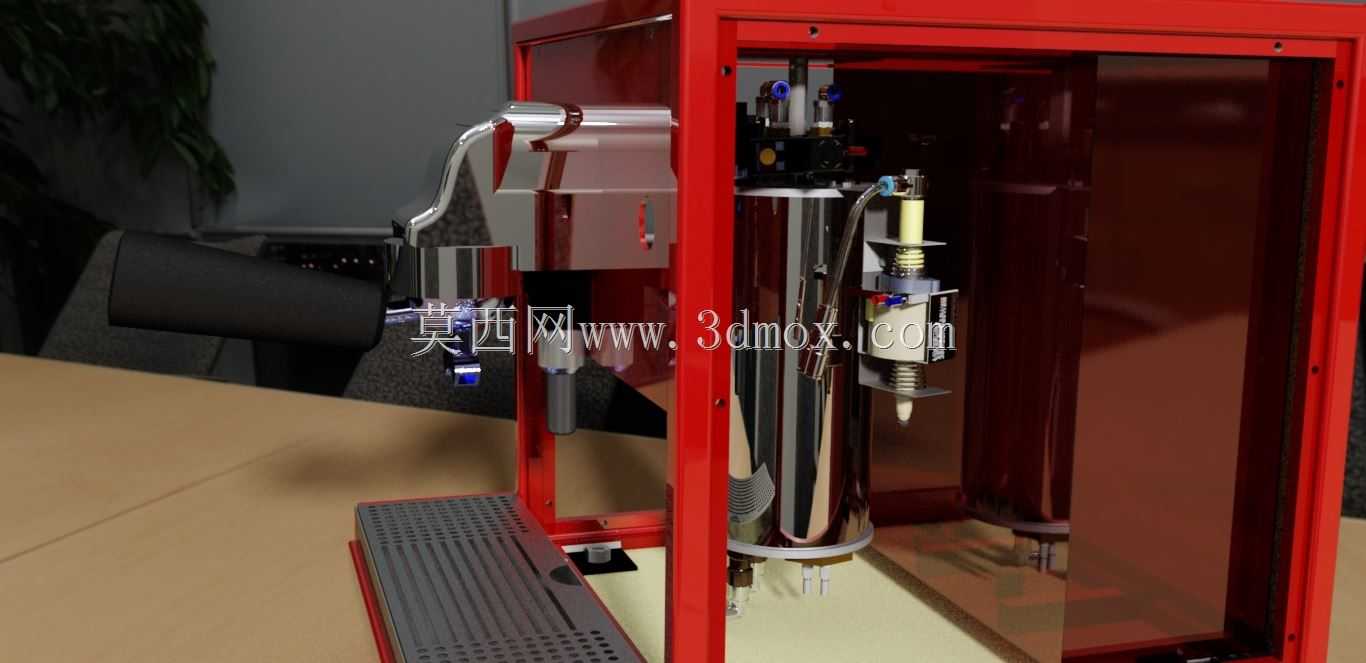

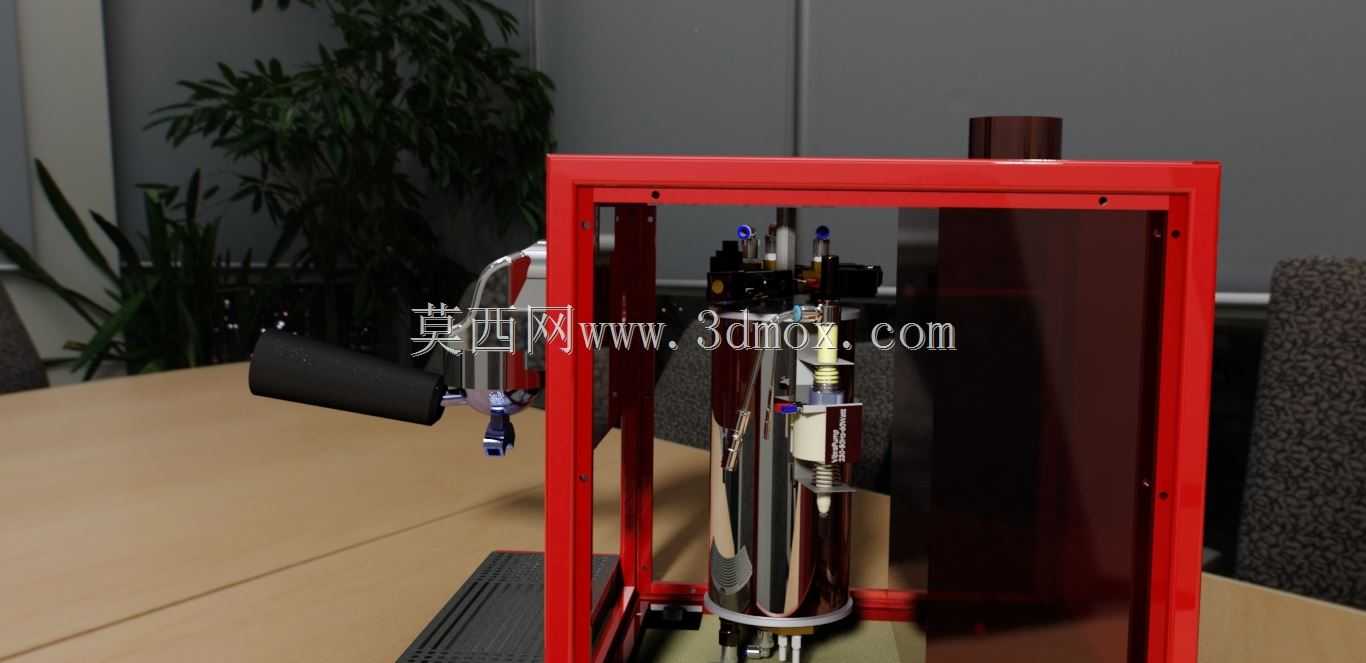

　　设备的功能分区做了明确的结构划分，前侧采用半开式透明防护门设计，门体采用茶色半透防护板材，既可以在作业过程中直观观察内部萃取组件的运行状态，又能阻隔作业过程中的液体飞溅、高温部件误触风险，防护门采用侧边铰链连接，开合角度可达180度，日常维护、内部组件清洁时无需完全拆卸门体，打开后即可触及全部核心作业区域。柜体内部核心为立式萃取腔体结构，腔体采用食品级不锈钢材质加工，周边布设流体管路、控制阀组与计量组件，管路走线全部沿柜体侧板的预装走线槽排布，避免管路杂乱干涉运动部件，同时所有管路接头都预留了快拆结构，日常更换易损密封件、清理管路水垢时无需整体拆解管路，单人即可完成常规维护作业。

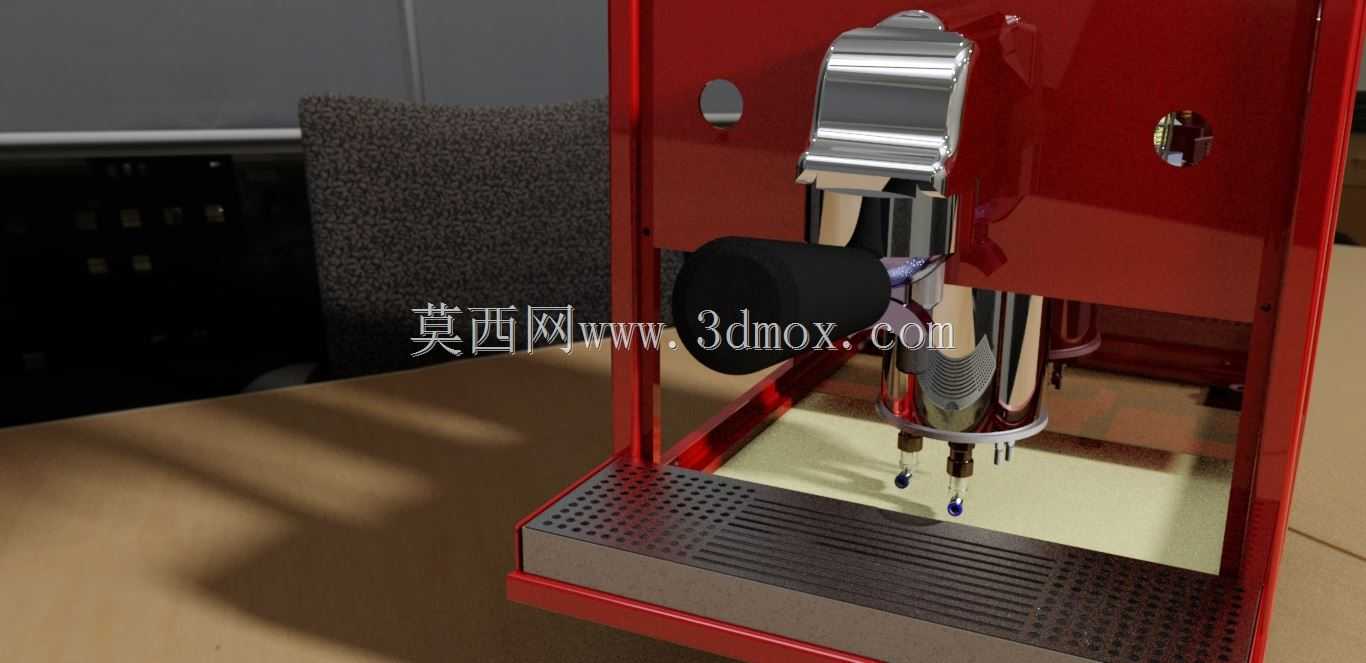

　　从设计思路上，这款设备没有采用外露式的零散组件布局，而是将所有核心功能部件整合在封闭柜体内，一方面降低门店日常清洁的难度，柜体外侧的钣金外壳采用圆弧过渡处理，没有卫生死角，擦拭清洁时不会出现积灰积垢的缝隙；另一方面封闭柜体可以有效阻隔作业过程中的噪音传递，相比开放式结构的同类型设备，作业时的环境噪音可降低15分贝左右，适配门店前场的作业环境要求。柜体右侧预留了物料补充与操作的空位，日常作业时操作人员无需打开防护门，即可完成物料添加、作业参数调整的操作，前侧下方预留的接液托盘采用抽拉式结构，托盘表面做防滑格栅处理，承接作业过程中滴落的液体，抽出即可完成清洁，无需探身到设备内部清理。

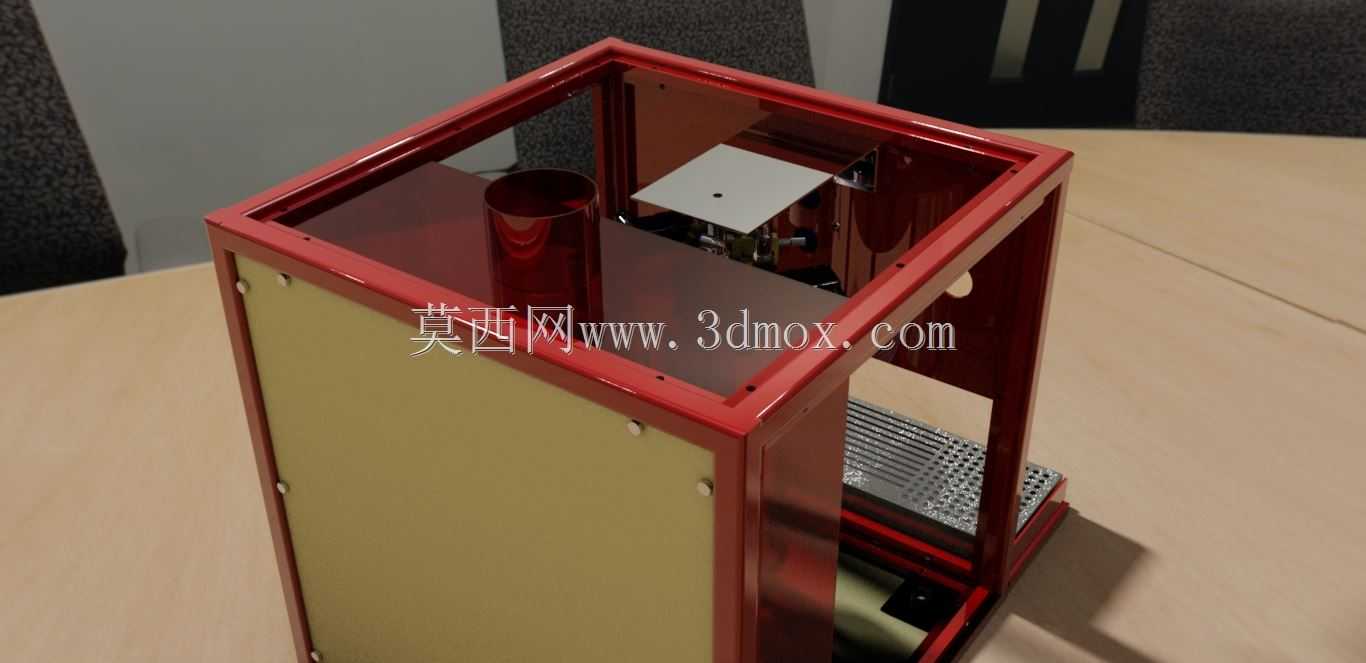

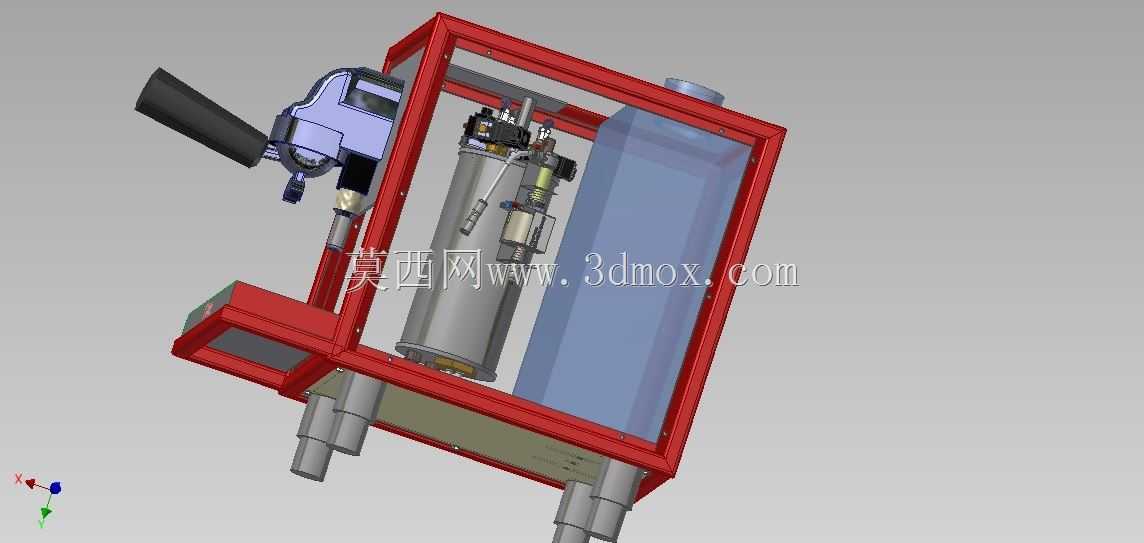

　　设备顶部预留排气与外接管路接口，可根据门店的实际安装条件选择直排或者接入门店的集中排风系统，接口采用标准通用尺寸，无需额外定制转接头即可完成对接。底部的支撑结构除了可调脚杯之外，还预留了壁挂安装的固定孔位，如果门店台面空间不足，可通过膨胀螺栓将设备固定在墙面支架上，固定孔位的承重冗余做了3倍安全系数设计，满负载作业时也不会出现结构松动的风险。内部的萃取组件采用模块化安装设计，整个萃取模块通过四颗固定螺栓与柜体底板连接，后期如果需要升级萃取规格、更换不同容量的萃取腔体，只需拆卸固定螺栓、拔下快插管路接头即可完成整体模块更换，无需重新加工柜体结构，大幅降低后期的设备改造成本。

　　在结构细节处理上，柜体内部的所有钣金边缘都做了折边包角处理，没有裸露的锐边，安装维护过程中不会出现划伤操作人员的风险；所有电气线路与流体管路做了物理分隔，走线槽与走管槽之间设置绝缘隔板，避免管路渗漏液体接触电气部件引发安全隐患；防护门的闭合位置设置了磁吸式密封胶条，门体关闭后可实现贴合密封，减少作业过程中的热量散失，提升能源利用效率，同时胶条采用可插拔式安装，老化后直接扯下即可更换新胶条，不需要拆解门体结构。这款结构设计充分考虑了商用场景下的高频使用、低维护成本、多安装适配性的核心需求，没有冗余的装饰性结构，所有外形设计都服务于功能实现与使用便捷性。
