宏基K132便携LED投影仪结构设计

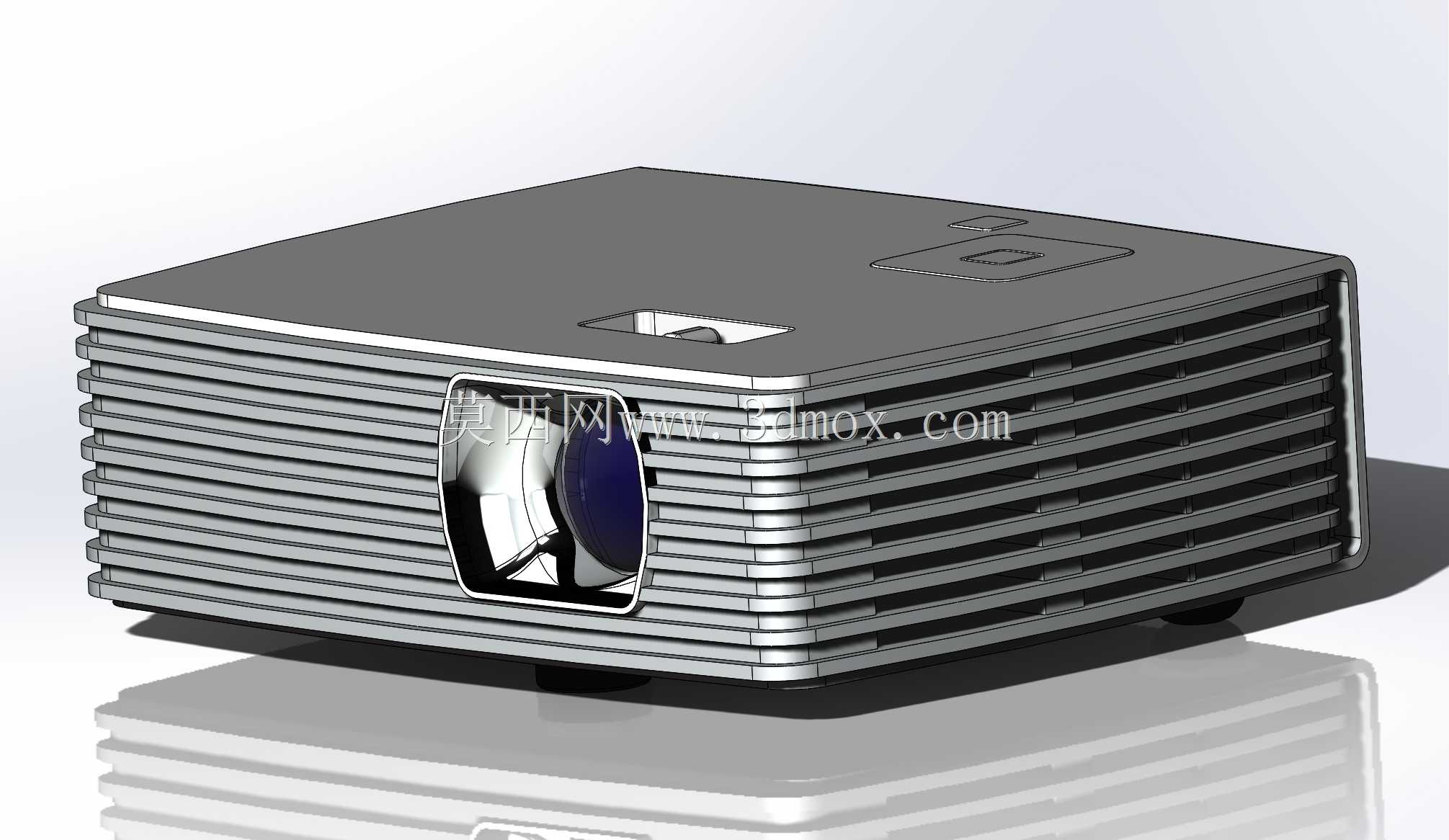

　　这款LED投影设备的结构设计，首先要兼顾便携场景下的散热与光学组件防护需求，从整机的堆叠逻辑来看，光学引擎模组被安置在机身前部靠近镜头的位置，缩短光程的同时减少光路损耗，镜头周边做了内凹的防护结构，避免日常移动、摆放过程中镜头被硬物刮蹭，镜头外圈的装饰件同时兼顾遮光与结构定位作用，和前壳的配合间隙控制在0.2mm以内，既保证装配精度也避免杂光从缝隙漏出影响投影效果。机身上部的按键区域做了下沉式设计，按键帽高出壳体表面0.8mm，既保证按压触感，也避免设备放置在包袋中被误触，按键下方的PCB板通过三颗M2螺丝固定在上壳的定位柱上，定位柱做了0.1mm的拔模斜度，方便生产装配时的快速对位。

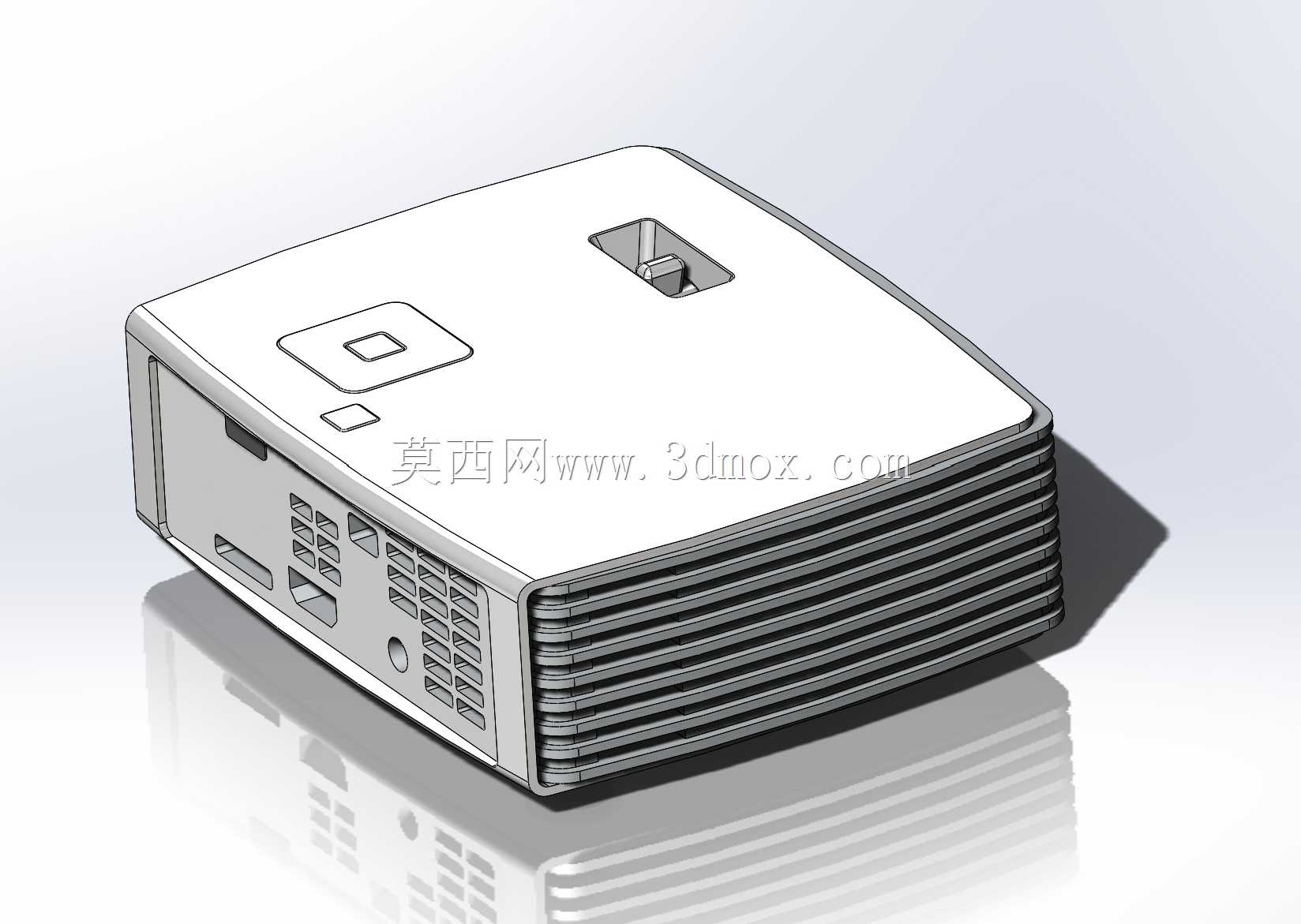

　　机身侧面的横向格栅结构并非单纯装饰，每一条格栅的通风间隙都经过测算，在保证进风面积的同时，避免外部大尺寸异物进入机身内部，格栅的筋条厚度为1.2mm，相邻筋条间距3mm，既保证壳体的结构强度，不会因为轻微挤压出现变形，也能形成规整的散热风道，配合机身内部的涡轮风扇，冷空气从侧面格栅进入，流经LED光源、驱动板、电源模块这些发热部件后，从机身尾部的出风口排出，风道内部做了导流筋设计，避免气流在机身内部形成紊流，降低散热风扇的工作噪音。

　　从安装边界来看，整机底部设计了三个可调支撑脚，前部的支撑脚可以旋转调节高度，实现投影画面的上下梯形调整，支撑脚的调节行程为15mm，调节阻尼适中，调整到位后不会因为设备自重出现下滑，底部同时预留了标准三脚架安装螺孔，螺孔内嵌金属螺母，直接注塑固定在下壳的安装柱上，避免频繁拆装三脚架出现滑牙问题，金属螺母的拉拔力可以达到50N以上，完全满足吊装、支架安装的承重需求。

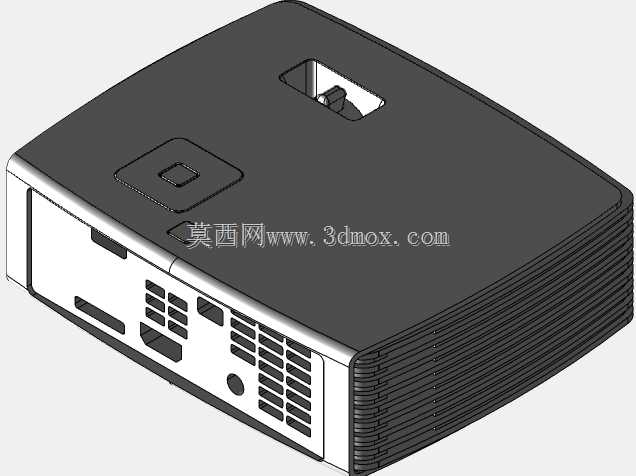

　　设备的接口区域集中布置在机身尾部，每个接口的位置都和内部PCB的接口座一一对应，壳体上的接口开口做了0.3mm的避让余量，既保证插头可以顺利插拔，也不会出现间隙过大影响外观的问题，接口周边的壳体壁厚做了局部加厚，避免插拔插头时力度过大导致壳体开裂。机身的上下壳通过周边的卡扣加内部四颗螺丝固定，卡扣的间距控制在40mm以内，保证壳体配合的紧密性，不会因为长期使用出现翘边、缝隙不均的问题，螺丝孔位都做了隐藏式设计，外部通过橡胶脚垫遮盖，保证机身外观的整体性。

　　在实际应用场景中，这类便携投影设备既要满足小型会议室的移动办公演示需求，也要适配家庭卧室的观影使用场景，所以整机重量控制在1.2kg以内，机身尺寸可以轻松放入常规的电脑包中，外壳采用ABS+PC混合材质，表面做了细咬花处理，既提升壳体的抗刮耐磨性能，也不容易残留指纹和污渍。内部的LED光源模组通过导热胶直接贴合在散热铝块上，铝块的散热鳍片顺着风道方向布置，最大化热交换效率，保证LED光源在长时间工作时的温度稳定在合理区间，延长光源的使用寿命。电源模块单独做了屏蔽罩设计，避免电源工作时的电磁干扰影响投影画面的稳定性，屏蔽罩通过卡扣和螺丝双重固定，在设备移动、轻微震动的情况下也不会出现松脱。

　　从结构设计的细节来看，机身内部所有的线束都设计了专门的走线槽和线卡固定位置，避免线束靠近发热部件出现老化，也防止线束卷入散热风扇造成设备故障，每个线束的长度都预留了5mm左右的装配余量，方便生产组装时的操作，同时不会因为线束过长在机身内部晃动产生异响。镜头的调焦结构采用齿轮传动设计，调焦环的阻尼通过阻尼脂的黏度调整，转动时手感顺滑，没有卡顿或者空程问题，调焦范围可以适配1米到5米的投影距离，满足不同大小空间的使用需求。整机的四个边角都做了R5的圆角处理，既提升握持时的手感，也避免设备跌落时边角应力集中导致壳体开裂，圆角内部做了加厚的筋条支撑，提升边角的抗冲击性能。
