家具用60N至120N力值可控气弹簧结构

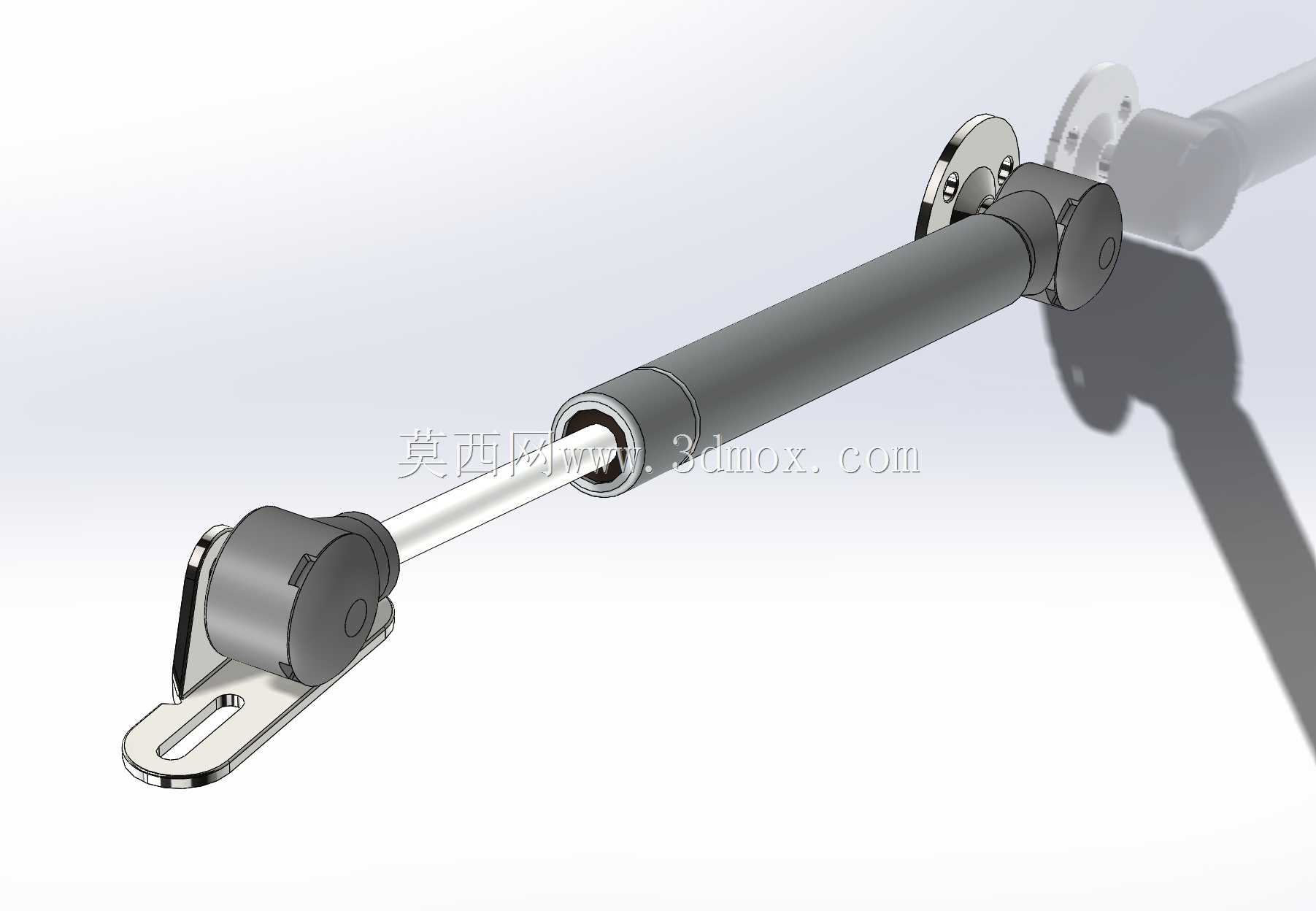

　　在民用家具、小型工业柜体的结构设计场景里，这类力值覆盖60N到120N区间的气弹簧，是实现开合部件缓动支撑的核心构件，日常接触的上翻式储物柜门、小型设备检修舱盖、可调节角度的家具支撑板，都能见到这类构件的实际应用。不同于大载荷工业级气弹簧的设计取向，这款气弹簧从初始方案阶段就瞄准了小空间、低载荷、高频次开合的使用场景，没有采用冗余的重型密封结构，整体杆径与缸筒尺寸都做了适配性压缩，能在狭窄的安装腔体内完成布置，不会因为构件本身尺寸过大挤占储物或设备内部的有效空间。从功能特性上看，这款气弹簧的核心作用是在部件开合的全行程内提供稳定的支撑力，避免柜门或盖板在开启过程中突然下坠砸伤使用者，同时在闭合阶段提供均匀的缓冲阻力，

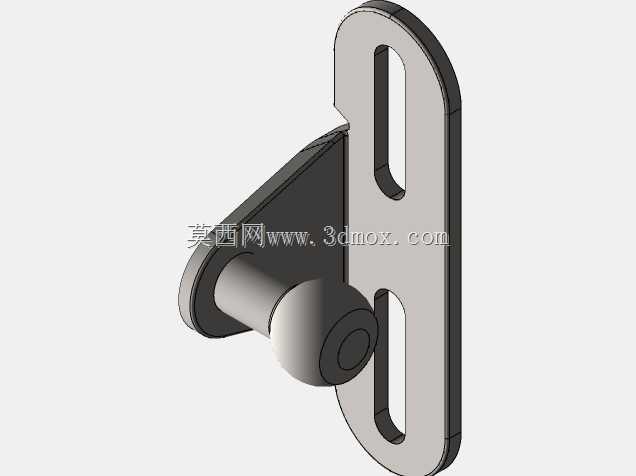

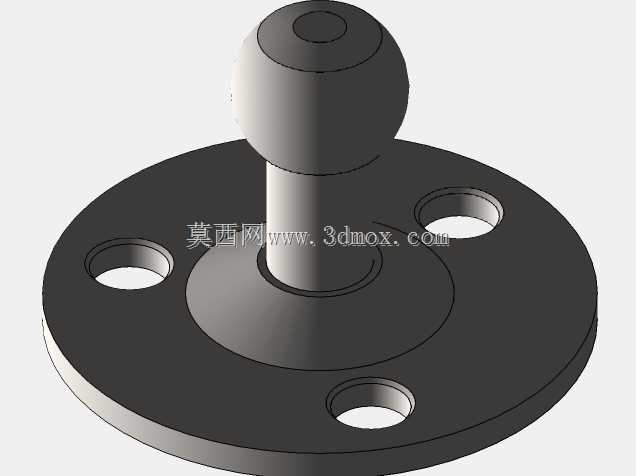

　　消除硬接触带来的碰撞异响与结构冲击，延长家具或设备面板的使用寿命。力值区间覆盖60N到120N的设计，是经过多轮场景验证的选型结果：60N的基础力值足以支撑常规密度板材制作的小型上翻门，不会出现支撑力不足导致的门板自行回落问题，而最高120N的力值上限，又能适配加装了装饰条、加厚板材的稍重面板，不用针对不同重量的门板单独开模生产不同规格的构件，能有效降低生产端的备件库存压力。设计过程中，两端的安装连接结构是重点优化的部分，从模型结构可以看到，两端都采用了带铰接孔的片状安装座，其中一端的安装座还预留了长条形调节孔，安装时可以根据实际的柜体与门板连接位置，微调安装基点的位置，抵消现场安装时的尺寸误差，不用苛求安装孔位的绝对精度，

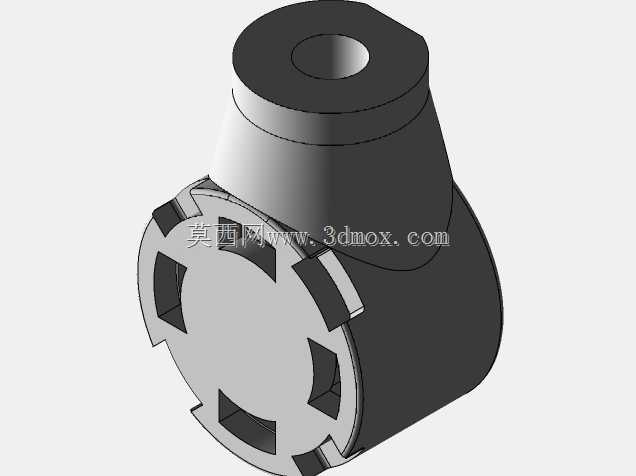

　　能大幅降低现场装配的难度。铰接结构的转动间隙也做了针对性控制，既保证气弹簧在门板开合过程中能随转动角度自由摆动，不会出现卡滞别劲的问题，又不会因为间隙过大导致门板开启后出现旷量晃动。缸体与活塞杆的配合部分，采用了小直径的活塞杆设计，在保证密封可靠性的前提下，降低了活塞杆伸缩过程中的摩擦阻力，让整个开合过程的力感更加均匀顺滑，不会出现启动阶段阻力突增、行程中段力值骤降的顿挫感。密封结构的选型上，没有采用高压气弹簧常用的多级复合密封，而是适配小压力工况选用了结构更简单的唇形密封，在满足长期使用不泄漏要求的同时，压缩了密封段的轴向尺寸，让整个气弹簧的闭合总长度更短，适配更多安装空间受限的场景。从安装边界来看，

　　这款气弹簧的安装需要预留的转动空间非常有限，因为缸体外径控制在较小的尺寸范围内，即使是门板与柜体之间的间隙只有十几毫米的场景，也能完成布置，不会出现气弹簧在转动过程中与柜体侧板、门板加强筋发生干涉的问题。安装座的厚度也做了薄型化处理，安装后不会在门板内侧形成明显的凸起，不会影响柜体内储物空间的平整性。在实际选型匹配时，设计人员只需要根据门板的重量、重心位置、开合转动角度，计算出需要的支撑力值，在60N到120N的区间内选定对应力值的规格，再根据门板与柜体的连接位置确定安装座的固定点位，就能完成整个支撑结构的设计，不需要额外对气弹簧本身做结构修改，能大幅缩短结构设计的周期。另外，这款气弹簧的外表面没有多余的凸起结构，整体外观简洁流畅，用在可见的家具结构位置时，不会因为构件本身的粗糙外观影响产品的整体视觉效果，不需要额外加装装饰罩来遮挡构件，也能进一步降低整体的生产成本。在耐久性能的设计考量上，整个结构没有易损的塑料受力部件，所有受力连接位置都采用金属材质，能承受数万次的开合循环而不出现结构变形或力值衰减，完全满足民用家具与小型设备的全生命周期使用要求，不需要在产品使用过程中频繁更换支撑构件。
