36x11mm规格小型平板合页铰链结构

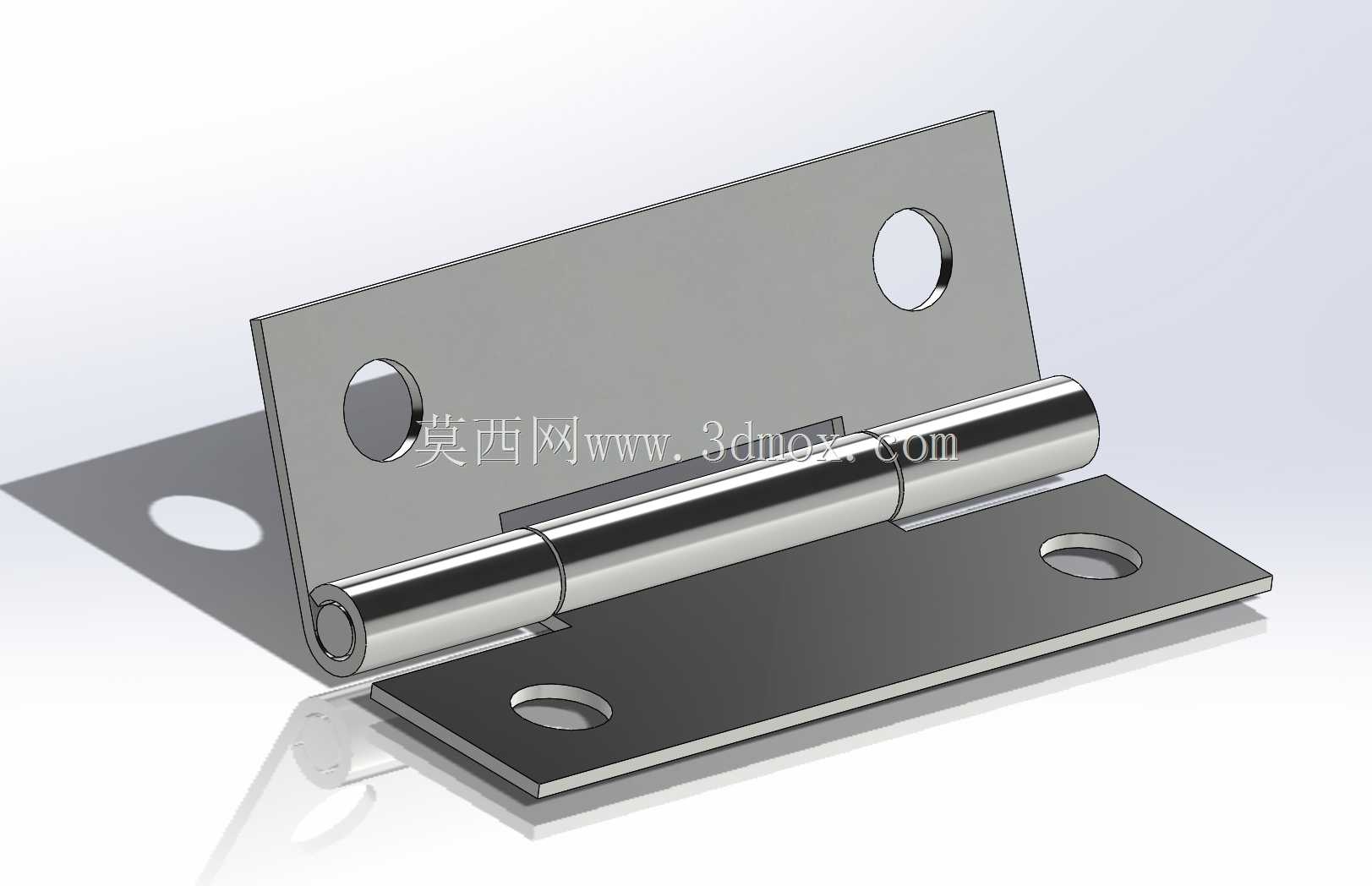

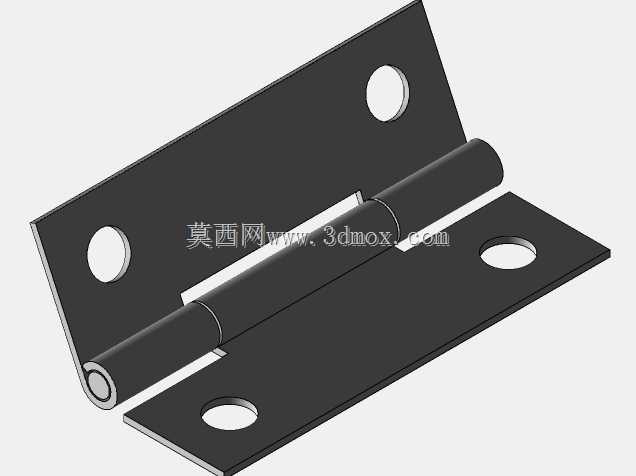

　　在各类轻载铰接场景中，小规格平板铰链的应用覆盖范围极广，从小型设备检修门、仪表箱盖板，到民用家具柜门、小型配电箱翻盖，这类尺寸紧凑的铰接件承担着实现部件绕固定轴转动、同时保证两个被连接件贴合精度的核心作用。这款36x11mm的小铰链，整体采用双折页配通心销轴的经典结构，两个页片分别为平直钢板冲压成型，其中一个页片长度方向尺寸更长，适配需要更大安装固定面的基座侧，另一页片尺寸稍短，对应活动门板侧的安装空间，避免活动页片在开合过程中与基座边缘产生运动干涉。

　　从结构设计逻辑来看，这款铰链没有采用阻尼、缓冲等附加结构，完全依靠销轴与页片卷圆部位的配合实现转动功能，属于最基础的无定位自由开合铰链，适配不需要固定开合角度、仅需实现绕轴翻转的连接场景。页片上的安装孔采用圆形通孔设计，孔位分布避开了页片边缘的折弯应力区，每个页片设置两个安装孔，安装时可采用对应规格的螺钉穿过孔位锁紧在被连接件上，双孔布局可以避免页片安装后出现绕单个螺钉转动的错位问题，保证铰接转动的同轴度稳定。

　　实际选型使用时，需要重点关注其安装边界尺寸：整体展开状态下两个页片的总长度对应36mm规格，页片宽度为11mm，销轴的直径与页片厚度匹配，卷圆部位的凸起高度不会超出页片平面太多，在安装空间狭窄、铰接部位预留尺寸有限的场景下，这种紧凑尺寸的优势非常明显——比如小型电控箱的侧开检修门，门板与箱体之间的预留安装间隙通常只有几毫米，过大尺寸的铰链会突出安装面，既影响外观平整性，也可能在开合过程中剐蹭周边布线或者相邻部件。

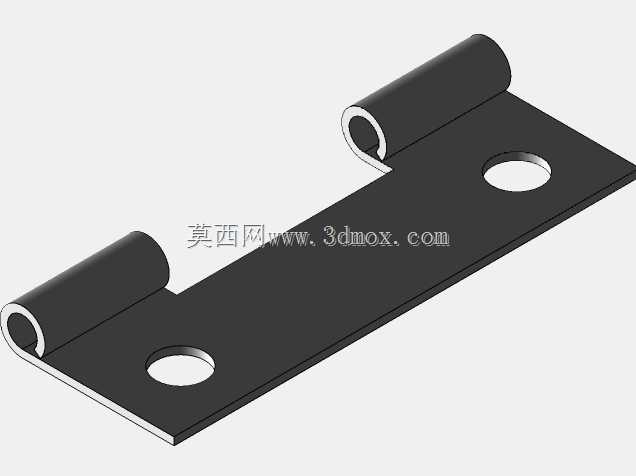

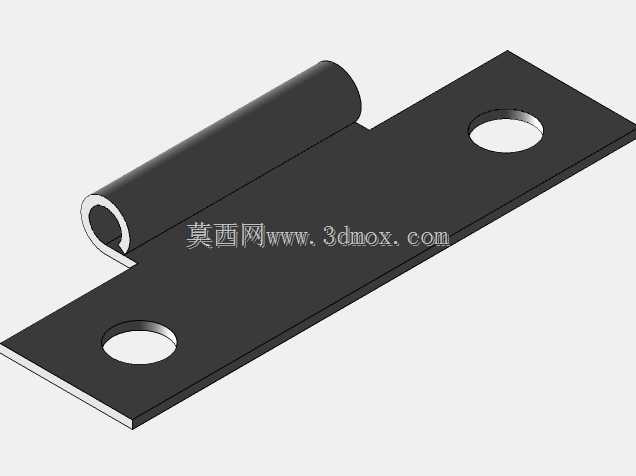

　　从加工成型的角度看，这类铰链的页片通常采用冷轧钢板冲压落料，之后对页片一侧进行卷圆加工，两个页片的卷圆部位同轴对齐后穿入钢制销轴，销轴两端进行墩铆处理，防止销轴在开合过程中从卷圆孔内滑脱。页片表面做防锈处理，适配常规室内环境的使用需求，如果是在潮湿或者有腐蚀介质的场景使用，也可以基于这个基础结构更换不锈钢材质来提升耐蚀性能。

　　在做三维结构设计时，这类标准小铰链不需要从零开始建模绘制，可以直接调用成熟的三维模型装配到整体设备结构中，提前验证开合过程中的运动干涉情况：比如在做小型设备的门板装配时，将铰链模型装配到门板与箱体的连接位置，模拟0到180度的开合转动，检查门板边缘是否会与箱体边框碰撞，安装孔位是否与箱体内部的加强筋、布线槽位置冲突，提前在设计阶段规避安装时才发现的孔位错位、开合卡滞问题。

　　不同于重型设备使用的大尺寸承重铰链，这款小规格铰链的承载能力有限，仅适合重量较轻的薄板类部件铰接，比如厚度1mm以内的冷轧钢板门板、塑料盖板、亚克力观察窗等部件，如果被连接部件重量过大，会导致页片变形、销轴弯折，最终出现开合不畅甚至铰链断裂的问题。安装时需要保证两个页片的安装面处于同一平面高度，若两个被连接件的安装面存在高度差，强行锁紧螺钉会导致页片产生扭曲预应力，长期开合使用后会在卷圆部位产生金属疲劳，缩短铰链的使用寿命。

　　在日常的结构设计选型中，这类小铰链属于非常通用的标准五金件，不同厂家生产的同规格产品安装尺寸基本保持一致，互换性较强，在设备维护更换时不需要重新打孔调整安装位置，能够大幅降低后期维护的配件替换成本。做三维装配时，除了验证运动干涉，还需要预留出螺钉安装的操作空间：比如铰链安装在靠近设备侧板的位置时，要保证电钻或者螺丝刀能够垂直对准安装孔位操作，避免出现螺钉无法锁紧的问题，这也是很多新手结构设计时容易忽略的细节——只考虑了铰链本身的安装位置，没有预留工具操作的空间，导致实际装配时无法顺利打紧螺钉。
