电池驱动便携电动削笔器结构设计

　　日常办公、学生课业、美术创作场景里，手动卷笔刀的费力、削尖精度不稳定问题一直存在，这款电池供电的电动卷笔刀，就是针对高频削笔需求开发的小型手持文具类机械结构。从实际使用场景出发，这类便携削笔设备不需要外接电源，依靠干电池供电就能完成削切动作，不管是没有市电接口的户外写生场景，还是教室、办公室里桌面空间局促的工位，都能随手取用完成铅笔削尖作业，相比传统手动卷笔刀，能大幅降低长时间削笔的手部疲劳，尤其是美术生批量削尖炭笔、素描铅笔的时候，稳定的电动进给能保证每支笔的笔尖锥度一致，不会出现手动施力不均导致的笔芯断裂、笔尖歪斜问题。

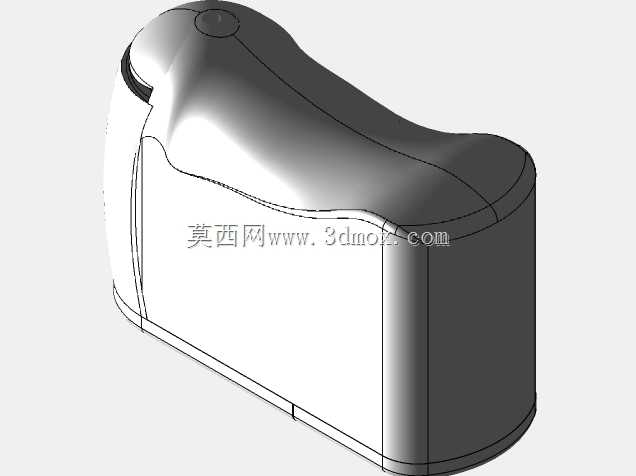

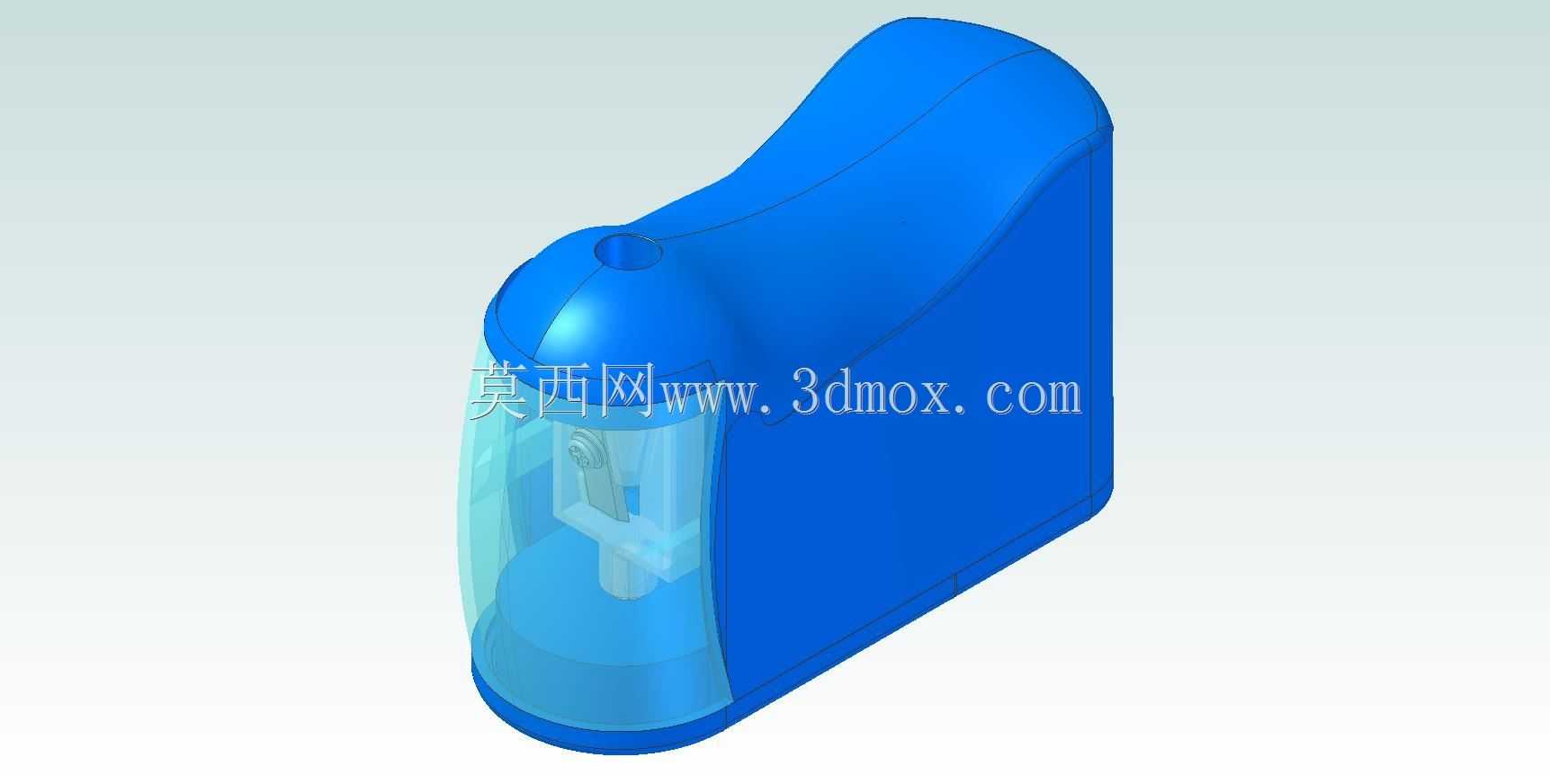

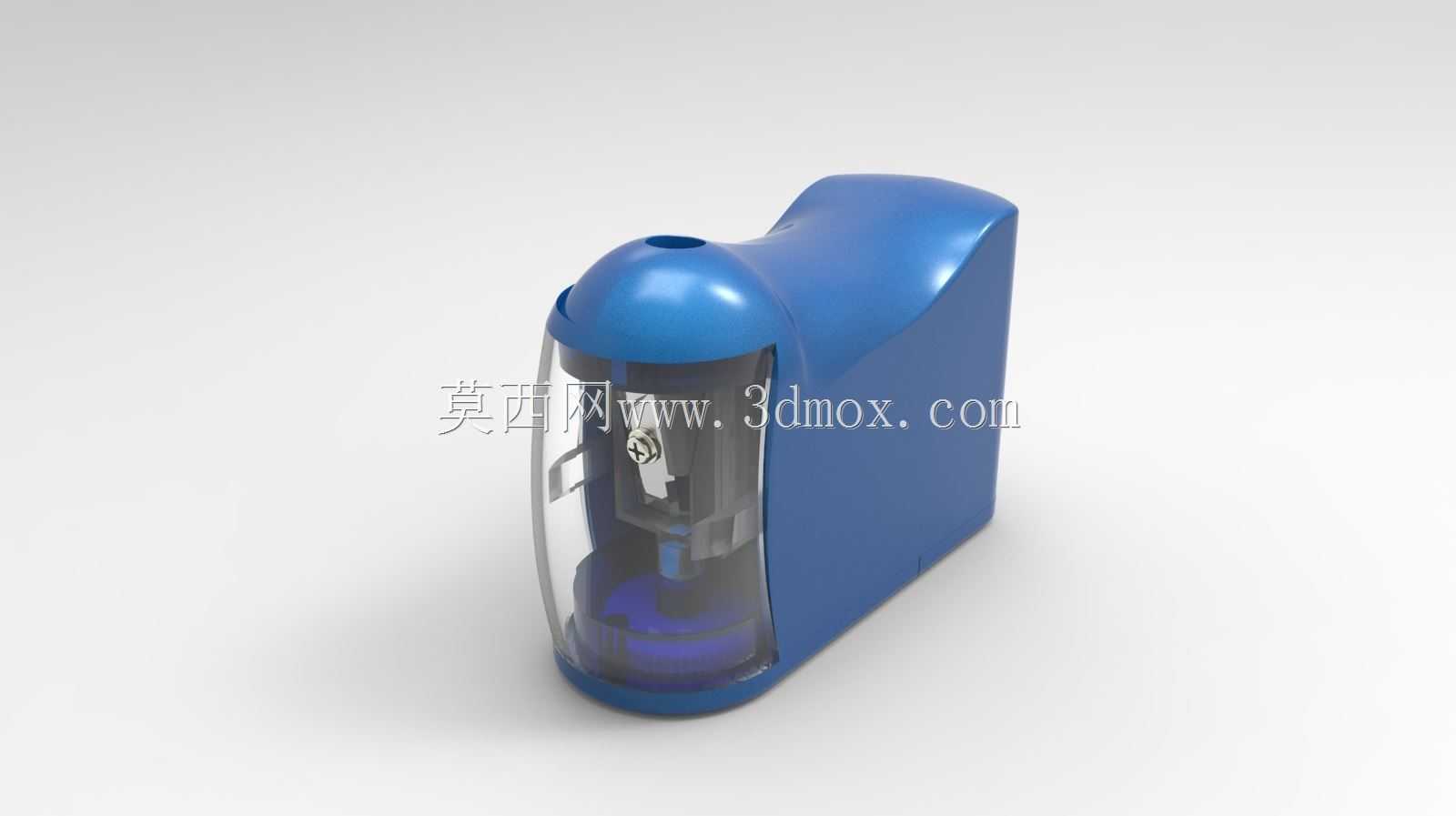

　　从结构设计思路来看，这款产品的外壳采用贴合手掌握持的弧面造型，整体轮廓做了大圆角过渡，没有尖锐棱角，手持的时候掌心能完全贴合设备外侧的曲面，长时间握持操作也不会出现硌手的问题。外壳分为前后两个装配段，前半段采用半透明材质，一方面可以直观观察内部削笔机构的工作状态，及时清理堆积的笔屑，另一方面半透明视窗不需要额外拆卸外壳就能判断笔屑仓的容纳量，避免笔屑满溢后卡滞内部刀架。设备顶部的进笔孔做了导向倒角，铅笔插入的时候能顺着倒角自动对准内部的削切刀组，不需要刻意调整插入角度，降低使用的操作门槛。

　　内部功能结构上，电池仓布置在设备下半部分的空腔内，靠电池自重降低整机重心，放置在桌面的时候不容易被碰倒，电池触点采用弹性铜片结构，更换电池的时候不需要额外接线，直接按照极性标识放入电池就能完成供电连接，触点的弹性余量可以抵消电池尺寸公差带来的接触不良问题，哪怕是设备从桌面轻微滑落，也不会出现电池移位断电的情况。刀组部分采用螺旋滚刀结构，相比传统的单刀片削切，螺旋刀的切削面更长，削笔过程更平稳，切削出来的笔尖锥度均匀，笔芯不容易因为局部受力过大断裂，刀组和驱动电机之间采用小模数齿轮传动，传动噪音低，在安静的图书馆、教室场景使用也不会产生过大的干扰噪音。进笔机构采用胶轮摩擦进给，铅笔插入进笔孔后，胶轮靠弹簧压力贴合笔杆表面，电机驱动刀组转动的同时带动胶轮匀速送笔，不需要人手持续施力推笔，当笔尖削到设定的锥度后，内部的限位结构会停止进给，避免过度切削导致笔芯过短断裂。

　　安装边界和尺寸设计上，整机的长宽高控制在单手握持的舒适范围内，宽度不超过成年人手掌的宽度，放在笔袋、桌面收纳盒里都不会占用过多空间，底部做了平整的支撑面，竖直放置的时候稳定不倾倒，笔屑仓和主体采用卡扣连接，不需要额外工具就能打开倾倒笔屑，卡扣的扣合量经过反复调整，正常使用的时候不会因为设备震动自行脱开，倾倒笔屑的时候只需要稍用力就能分离，兼顾连接可靠性和使用便捷性。外壳的壁厚按照常用注塑工艺要求设计，均匀壁厚避免注塑成型的时候出现缩痕、翘曲问题，内部的筋条布置既可以增强外壳结构强度，跌落的时候能分散冲击力保护内部电机和电池仓，又能作为内部零件的安装定位柱，减少额外的固定零件数量，降低整体装配复杂度。

　　从实际使用的可靠性角度出发，刀组的切削刃做了硬化处理，长期削切木质铅笔也不会快速变钝，进笔胶轮采用耐磨橡胶材质，反复摩擦笔杆也不会出现过度磨损导致的进给打滑问题，电机的输出扭矩经过匹配调校，既能顺畅切削木质笔杆，遇到卡笔的情况也不会因为扭矩过大烧坏电机，设备内部还预留了卡笔退笔的结构空间，出现铅笔卡滞的时候不需要拆开设备，就能从进笔孔反向推出卡住的铅笔，降低日常使用的维护难度。
