乳腺X射线摄影检查设备结构设计

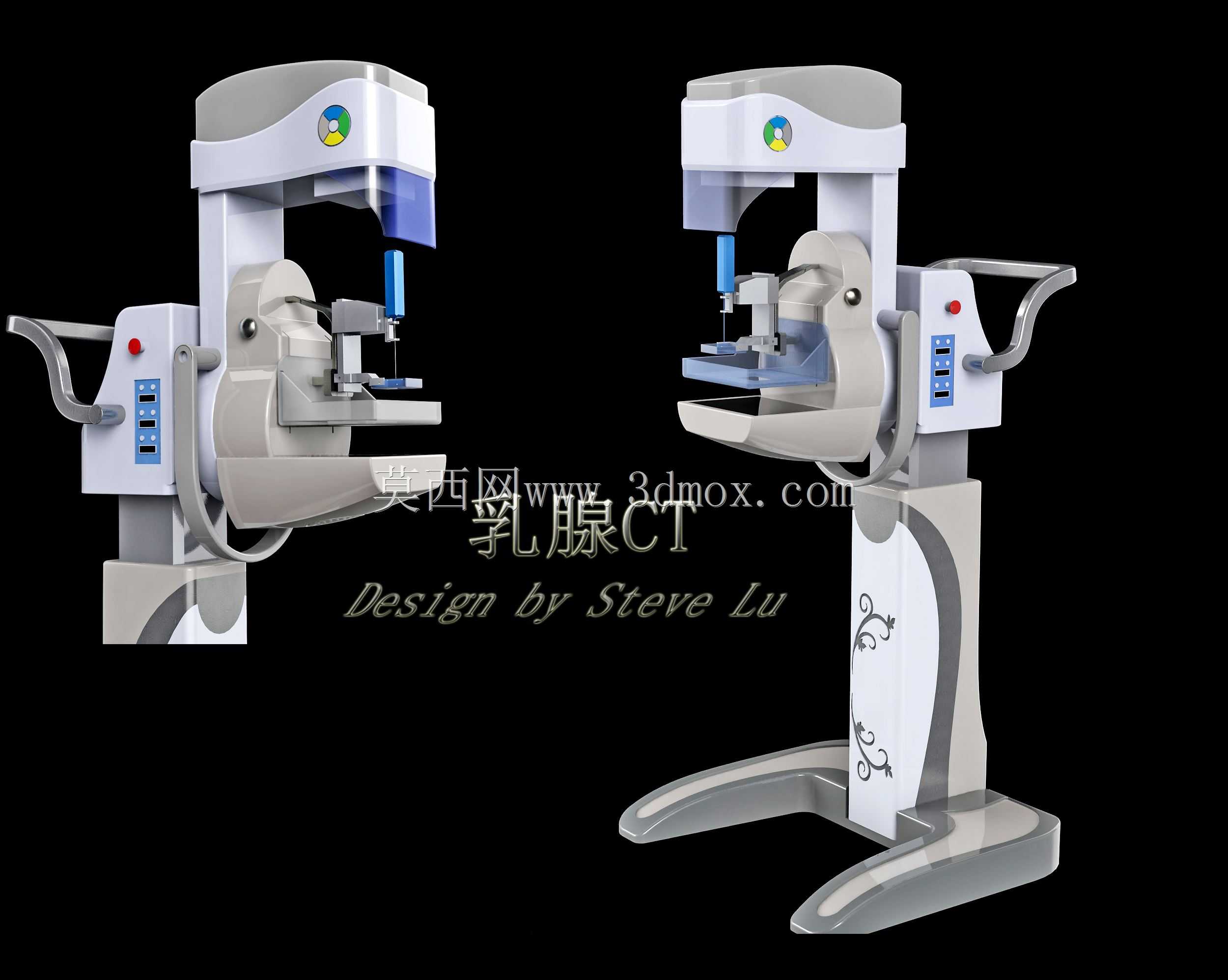

　　这款乳腺X射线摄影设备的三维结构设计，完全围绕乳腺疾病放射筛查的实际临床场景展开，首先考虑的是检查流程中医患双方的操作适配性，没有冗余的装饰性结构，所有外露部件的排布都服务于实际诊疗动作的顺畅完成。设备采用立式落地安装结构，底座采用大跨度U型支撑脚设计，支撑脚向设备前方延伸出足够长度，保证受检者站立贴近设备时，重心始终落在底座支撑范围内，不会出现设备前倾失稳的风险，底座整体采用低重心布局，内部预留了配重安装空间，即使在C型臂调整到最大伸出位置时，设备整体抗倾覆系数也能满足医用电气设备的安全要求，安装时不需要额外打膨胀螺栓固定地面，仅需放置在平整硬化的地面即可完成部署，对检查室的地面改造要求极低。

　　设备的核心功能承载结构为可多维度调整的C型臂组件，C型臂上端集成X射线发生模块，下端对应设置平板探测器接收单元，两端的对位精度直接影响成像清晰度，设计时将C型臂的旋转轴、升降导轨都集成在主机身的立柱内部，导轨采用双排线性导向结构，升降行程覆盖从受检者站立位的不同身高适配需求，既可以满足站姿检查时的胸部高度调整，也能适配部分坐姿检查的场景，C型臂的旋转角度覆盖正负180度范围，可实现头尾位、内外斜位等常规乳腺筛查所需的全部投照角度调整，调整到位后有独立的机械锁止结构，避免曝光过程中出现结构位移造成影像模糊。

　　压迫板结构是这类设备的核心功能部件，设计时充分考虑了受检者的检查体验与成像质量的平衡，压迫板采用透明医用级材质制作，既可以让操作人员直观观察乳腺的压迫位置是否准确，也能在压迫过程中让受检者减少封闭空间带来的紧张感，压迫板的驱动结构集成在C型臂的侧方，采用慢进缓压的传动逻辑，压力反馈阈值做了多档位设置，避免压力过大造成受检者不适，同时保证压迫厚度满足X射线成像的清晰度要求，压迫板与探测器平台的平行度公差控制在0.1mm以内，保证整个成像区域的压迫力均匀，不会出现局部压力不足导致的影像重叠问题。

　　设备的操作交互区域设置在C型臂侧方的扶手位置，所有常用的调整按键、紧急停止按钮都布置在操作人员站立位的伸手可及范围内，扶手本身做了防滑包覆处理，受检者在检查过程中可以抓握扶手保持身体稳定，机身侧方的接口区域做了内凹式设计，所有电源、数据传输接口都隐藏在凹槽内，外接线缆顺着立柱内部的走线槽向下延伸到底座的出线口，不会出现线缆外露勾挂物品的问题，机身外壳采用圆角过渡设计，所有外露的边角都做了大圆弧处理，避免受检者靠近时出现磕碰划伤的风险，外壳材质选用易清洁的医用级复合材质，表面做哑光处理，避免检查室灯光反射对操作人员的视线造成干扰。

　　从三维建模的结构逻辑来看，这款设备的所有部件都做了模块化拆分设计，主机身立柱、C型臂组件、底座支撑、操作面板、压迫组件都设计为独立的可装配模块，模块之间的连接采用定位销加紧固件的组合方式，既方便生产过程中的分装预装，也方便后期运维时的部件快速更换，不需要整体拆解设备就能完成易损部件的替换。设备整体的安装边界尺寸控制合理，立柱后方预留的维护空间仅需300mm即可满足检修开门、部件拆装的需求，适合在各级医院的放射科、体检中心的小型检查室内部署，不需要占用过大的诊室面积，设备运行过程中的运动部件都做了全封闭防护，没有外露的传动齿轮、皮带等结构，避免日常清洁时液体、灰尘进入传动结构造成部件卡滞，也能防止检查过程中受检者衣物、饰品卷入运动部件造成安全事故。

　　在成像相关的结构设计上，X射线发生模块的安装位置做了精准的同轴度校准结构，安装时通过定位凸台保证射线束中心与探测器中心完全重合，不需要后期反复调整对位，探测器平台的下方设置了滤线栅的安装滑轨，可根据不同的投照需求快速更换对应规格的滤线栅，不需要借助额外工具即可完成拆装。设备的整体外观配色采用浅灰搭配白色的低饱和度医疗设备常用配色，仅在急停按钮、安全标识位置使用高对比度的红色，既符合医疗场所的视觉规范，也能让操作人员快速识别安全操作部件。
