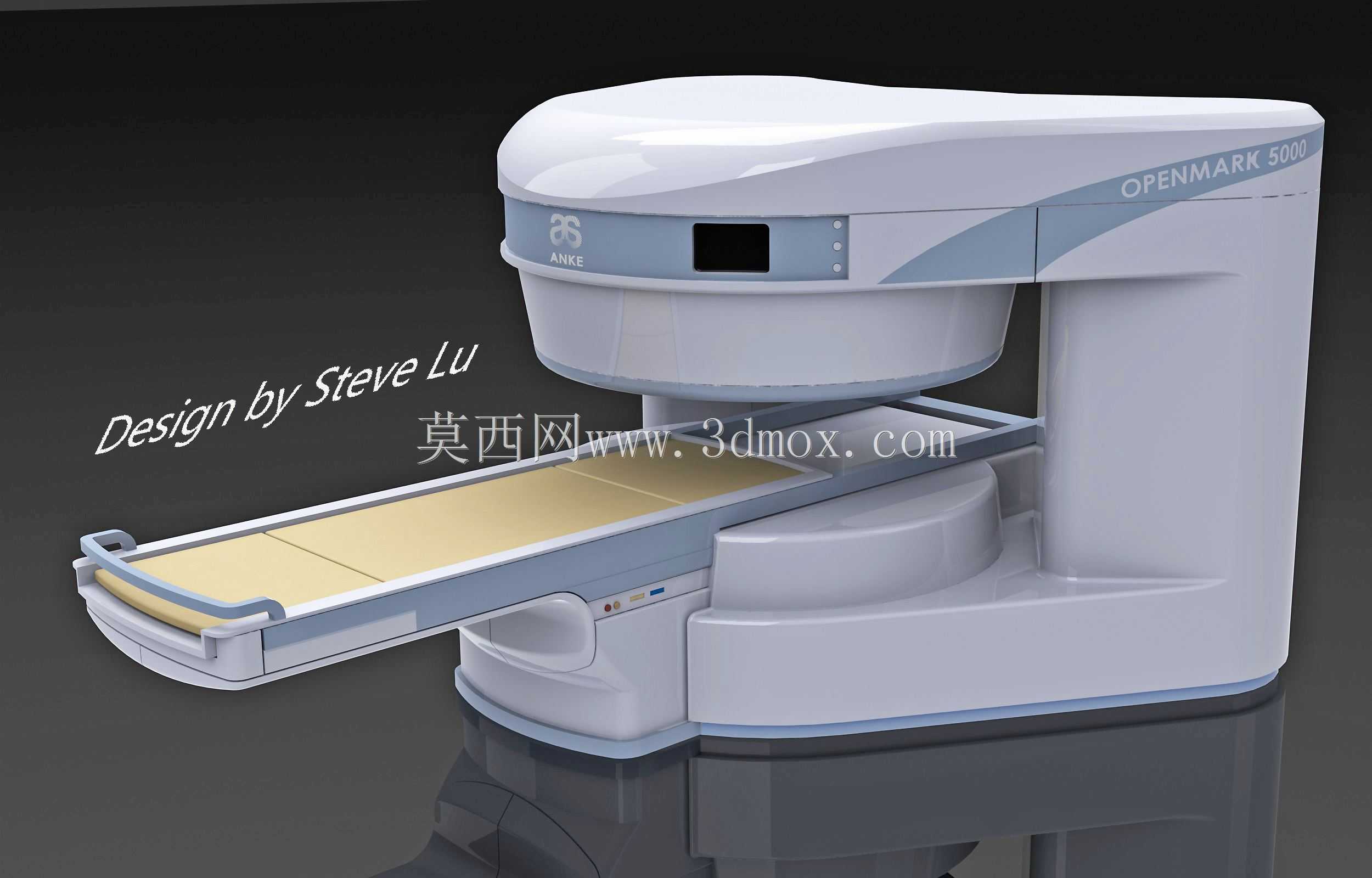

开放式永磁磁共振成像医疗设备结构建模

　　本次建模的开放式永磁磁共振成像设备，核心面向二级医院、专科诊疗机构的放射科日常扫描场景，区别于传统密闭式超导磁共振的幽闭空间设计，采用C型开放磁体架构，可覆盖头颅、脊柱、四肢关节、腹盆腔等多部位的质子密度加权成像需求，尤其适配儿童、老年、幽闭恐惧症患者的长时间扫描工况，同时可兼容介入穿刺、术中实时影像引导等拓展操作场景，无需担心密闭腔体对操作空间的限制。从功能结构拆分来看，设备主要由永磁磁体总成、梯度线圈组件、射频发射接收单元、可升降平移检查床、设备主支撑机架、电气控制舱六大模块构成，建模过程中优先还原各模块的装配约束关系：磁体部分的上下极头平行度公差控制在0.1mm/m范围内，保证成像区域的磁场均匀度满足临床扫描要求，

　　极头外侧的装饰护罩采用圆弧过渡设计，避免直角棱边对患者进出造成磕碰，护罩表面预留的检修口位置与内部线圈维护点位完全对齐，符合临床设备的日常维保操作逻辑。检查床部分采用分段式床板设计，床面铺设的软垫支撑区域对应人体生理曲度做了微弧面处理，床体的水平进给行程覆盖磁体成像区的全范围，升降行程适配不同身高患者的上下床需求，同时床体侧边预留的设备带安装槽，可扩展心电监护、呼吸门控等辅助扫描配件的安装位，床体底部的滑动导轨采用隐藏式设计，避免外露导轨积尘影响传动精度，导轨两端的硬限位结构位置与磁体开口的安全边界完全匹配，防止床体超程碰撞磁体极头。主支撑机架采用一体化铸造后加工的结构逻辑建模，侧壁厚度根据磁体承重需求做了差异化设计，

　　磁体安装面的平面度公差满足高精度装配要求，机架后侧的电气舱采用分层布局，分别放置梯度功放、射频电源、主控单元等模块，舱门的散热孔位置对应内部模块的发热点位，保证长时间运行时的散热效率，电气舱的走线槽预留足够的线缆弯曲半径，避免强电线缆与信号线缆交叉干扰，影响成像质量。外形尺寸与安装边界方面，建模时严格参照临床场地的安装要求，设备整体占地宽度控制在2.2m以内，深度控制在2.8m以内，磁体开口的净空高度不小于400mm，满足肥胖患者、带监护设备患者的进出需求，设备安装时的后侧预留检修通道宽度不小于800mm，左右两侧预留操作空间不小于600mm，顶部预留的吊装点位满足整机进场安装的承重要求，

　　地面承重要求按照每平米1吨的载荷做结构加强参考，设备的外接电源、水冷接口位置统一布置在机架后侧底部，与场地预留的管线接口位置匹配，减少现场安装的管线改造工作量。设计过程中充分考虑临床使用的人机工程学要求：操作侧的急停按钮布置在机架前方1.2m高度位置，方便操作人员在紧急情况下快速触发，检查床的控制手柄布置在床体侧边的可旋转支架上，操作人员可在患者摆位时就近控制床体移动，磁体前方的装饰罩上预留的患者观察窗位置，方便操作人员在扫描过程中实时观察患者状态，设备外表面的所有拼接缝控制在1mm以内，避免缝隙积污，满足医疗场所的消毒清洁要求，外表面材质采用哑光抗菌塑粉喷涂，避免强光反射对患者视觉造成刺激，同时耐受日常含氯消毒剂的擦拭腐蚀。
