工业机器人控制箱体结构三维设计

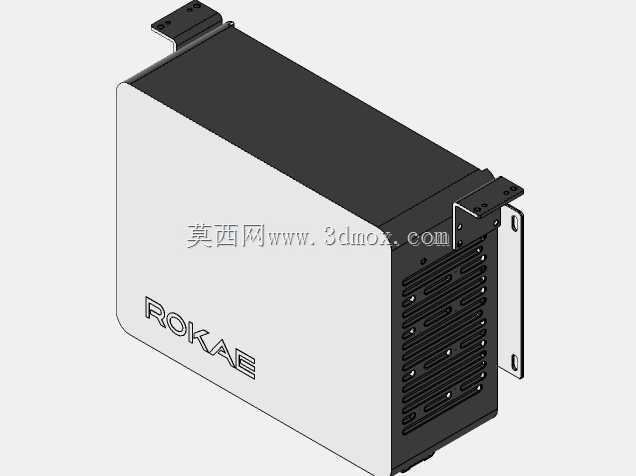

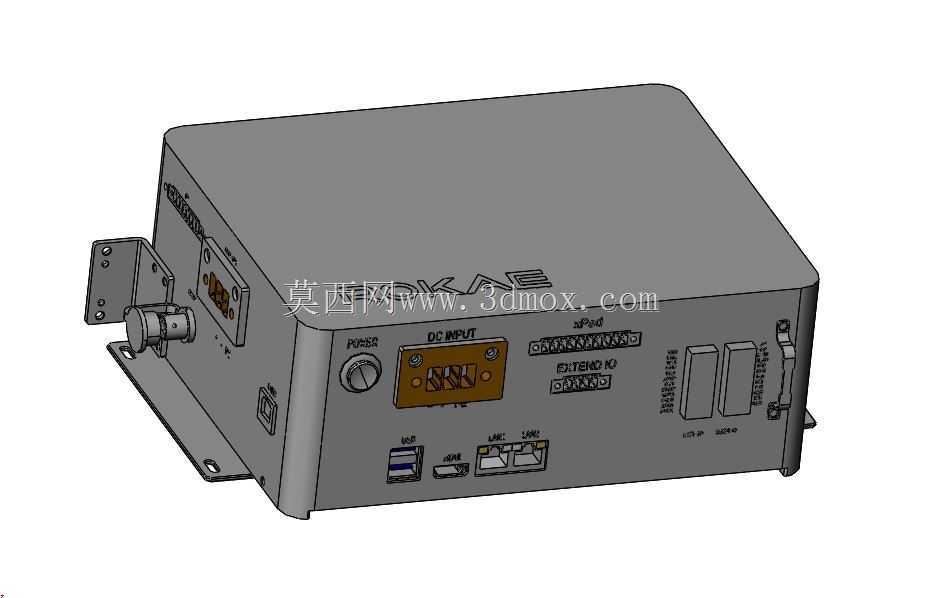

　　该模型还原的是工业机器人配套的落地式控制箱体，这类控制单元多部署在机器人作业工位侧方的电气柜安装区或者设备机架侧装位，承担机器人本体运动逻辑运算、IO信号交互、动力配电转接的核心作用，是串联机器人示教操作、本体执行、外围传感设备的核心电控载体。从结构设计来看，箱体采用一体式钣金折弯焊接的主体框架，边角做了圆弧过渡处理，既避免钣金锐边造成装配划伤，也能提升箱体整体的抗形变能力，适配车间多尘、存在轻微振动的作业环境。箱体侧面预留了多组标准化接口，包含直流电源输入端口、多轴伺服驱动信号输出端口、以太网通讯端口、扩展IO接线端子以及急停回路接口，接口排布按照动力线、信号线分区布置的原则设计，强弱电接口间距满足电气安规的爬电距离要求，

　　减少现场接线时的信号干扰问题。箱体左侧集成了带锁紧结构的电源旋钮与状态显示窗口，运维人员无需打开箱门即可快速确认设备供电状态，操作便捷性符合工业现场的运维习惯。安装结构上，箱体两侧延伸出带安装腰型孔的L型固定支架，腰型孔的设计可抵消现场安装面的加工误差，适配立式侧装、卧式平放两种安装姿态，安装孔位的间距参考了通用电控安装导轨的尺寸规范，可直接兼容标准工业机架的安装点位，无需额外加工转接板。箱体正面预留了扩展模块的安装槽位，可根据实际机器人的轴数、外围设备的接入需求，加装通讯模块或者IO扩展板，不用重新更换箱体主体，提升了产品的适配性。箱体的接缝处设计了内嵌式密封胶条安装槽，闭合后可达到IP54左右的防护等级，

　　能够阻挡车间内的金属切削粉尘、少量飞溅的切削液进入箱体内部，保护内部的电路板与驱动元件。从建模细节来看，所有接口的安装位、固定孔位、箱体壁厚都按照实际钣金加工的工艺要求做了还原，折弯处预留了合理的工艺圆角，螺丝孔位做了沉头处理，装配关系完全符合实际产品的装配逻辑，可直接用于电控柜布局设计、机器人工作站的方案可视化展示，也能作为同类控制箱体结构设计的参考蓝本，帮助结构工程师快速完成安装位校验、干涉检查等前期设计工作，减少重复建模的工作量。
