多关节协作型医疗机械臂结构设计

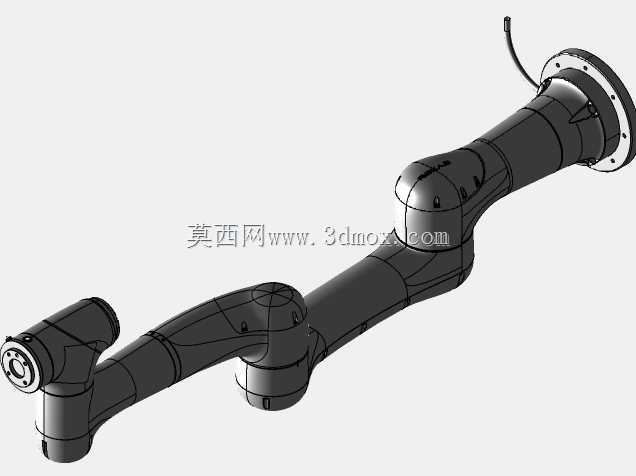

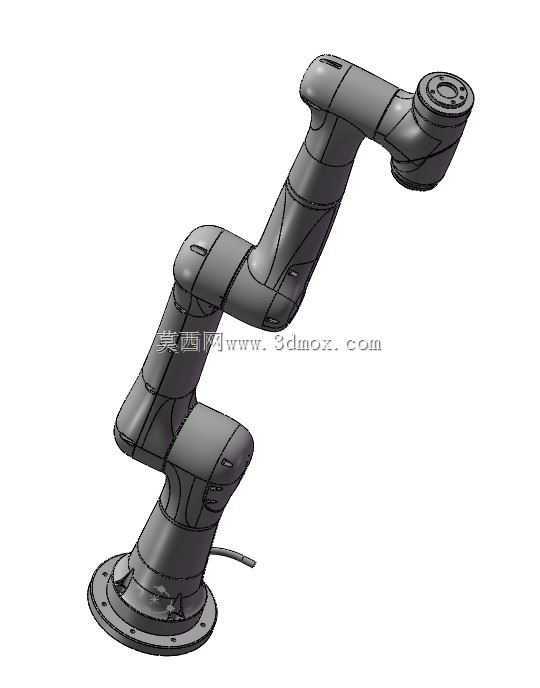

　　这款多关节机械臂的结构设计，核心面向医疗场景下的精细化操作需求，在康复辅助、微创诊疗辅助、医疗样本转运等场景中，可替代人工完成高精度、高重复性的定位动作，降低医护人员长时间操作的疲劳度，同时提升操作的一致性。从结构布局来看，整机采用串联多关节构型，从基座安装法兰到末端执行器接口，依次布置了回转、摆动、旋转等多个自由度关节，每个关节的传动结构都做了紧凑化设计，关节外壳采用流线型包覆结构，没有外露的线缆与尖锐棱角，既可以避免运行过程中剐蹭周边的医疗设备与操作人员，也能满足医疗场景下的日常清洁消杀要求，不会出现卫生死角。

　　设计过程中优先考虑了安装边界的适配性，基座端采用标准圆形法兰接口，法兰面预留了均匀分布的安装螺孔，可直接固定在医疗设备台面、吊顶支架或者移动推车的安装位上，安装时只需要保证法兰面的平面度公差在0.1mm以内，就能满足整机运行的刚性要求，不需要额外做复杂的基座适配改造。整机的臂段长度经过反复校核，在完全伸展状态下的作业覆盖半径可以满足常规诊疗工位的操作范围需求，折叠状态下的占用空间不足伸展状态的三分之一，方便在空间有限的诊室、检验科室内部署，不会占用过多的通行与操作空间。

　　关节内部的走线采用中空臂段内置方案，动力线缆与信号线缆全部从臂体内部的空腔穿过，末端预留了标准的电气接口，可以直接适配夹取样本的夹具、超声检测探头、康复训练辅具等不同类型的末端执行器，更换末端配件时不需要重新布设外部线缆，大幅缩短了不同医疗应用场景下的设备切换时间。每个关节的转动限位都做了双重冗余设计，既有软件层面的角度限位，也在关节内部设置了机械硬限位，避免运行过程中出现超程碰撞，保障医疗场景下的使用安全。臂体的受力结构经过拓扑优化，在保证整体结构刚性、满足末端额定负载下形变公差要求的前提下，尽可能降低了臂体自身重量，既可以降低关节驱动的负载压力，也能在意外发生碰撞时降低冲击力度，适配医疗场景下的人机协作安全要求。
