汽车前门限位检查连杆结构设计

　　日常做车身开闭件结构匹配时，车门检查连杆是绕不开的核心部件，很多新手工程师容易把它和普通车门铰链混为一谈，实际上两者的功能边界完全不同——铰链承担的是车门与侧围的转动连接载荷，而这类检查连杆核心作用是在车门开启过程中提供分级档位阻尼，同时限制车门的最大开启角度，避免开门时车门边角磕碰相邻车位车辆、或者路边障碍物，也能防止车门在坡道停车时因为自重突然全开或者猛然闭合，夹伤上下车的人员。

　　从实际装车场景来看，这类连杆普遍布置在车门内腔与侧围钣金的连接空腔内，一端通过安装座固定在侧围的加强钣金上，另一端通过销轴与车门内板的安装支架铰接，整个部件完全藏在车门内饰板与外板之间的空腔里，不会外露影响车身外观。设计的时候首先要卡准安装边界，连杆主体的滑动段长度直接决定车门的最大开启角度，常规家用乘用车的前门最大开启角度一般控制在65度到70度之间，对应的连杆有效滑动行程要和铰链的转动半径做运动学匹配，不能出现运动干涉——之前做项目的时候就遇到过前期数模没做运动仿真，连杆长度留短了，车门开到最大角度时连杆提前拉死，导致人员上下车时肩部空间不足，后期改模把安装座位置挪了8毫米才解决问题，反而浪费了开模成本。

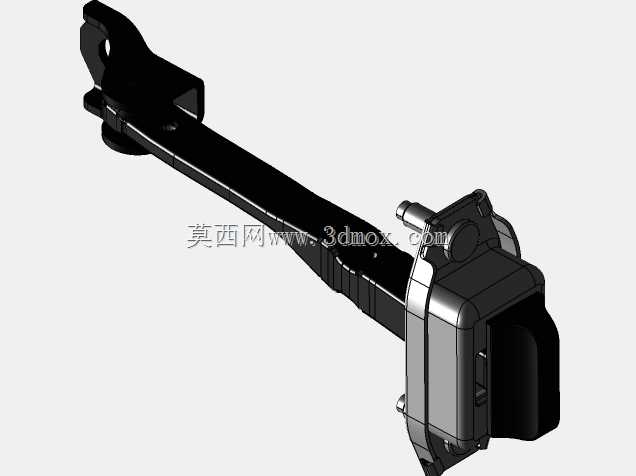

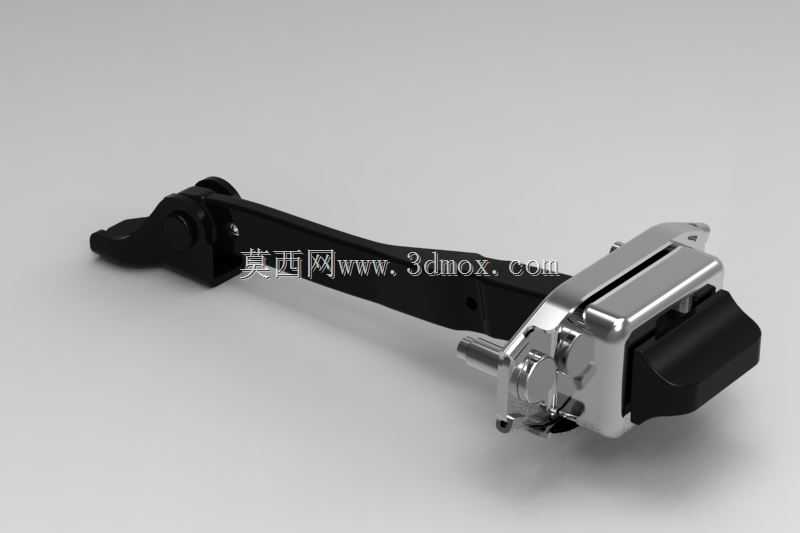

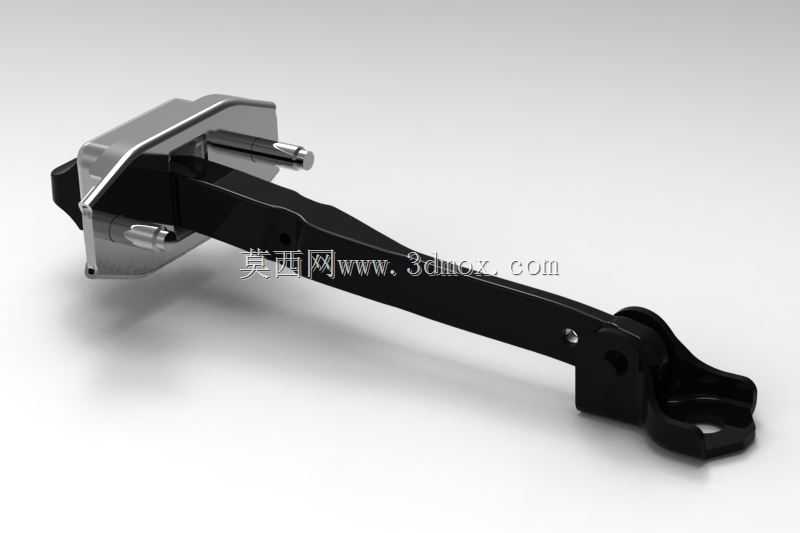

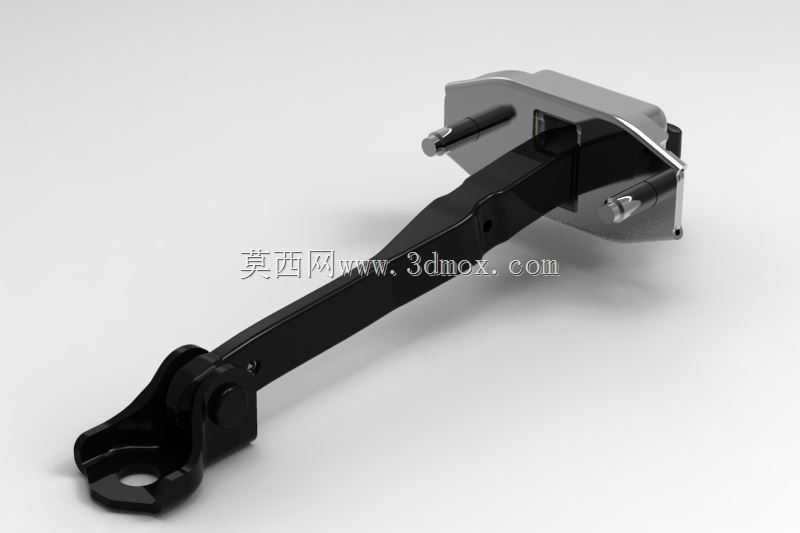

　　结构上这款连杆采用了分段式阻尼设计，滑动杆的本体是高强度冲压钢件，表面做了耐磨涂层处理，和盒体内部的阻尼块配合的时候，能在车门开启到30度左右、最大开启位置两个节点提供清晰的档位感，日常在狭窄车位开门时，停在30度档位就足够人员侧身上下车，不用把车门完全推开，能大幅降低磕碰风险。盒体部分是工程塑料加金属嵌件的结构，内部的阻尼弹簧和耐磨滑块做了集成设计，不需要额外添加润滑脂，长期使用也不会因为润滑脂干涸出现开关门异响的问题，这一点比早年的外露式连杆结构可靠性高很多，之前老款车型的外露连杆容易进灰尘、泥沙，用个两三年就会出现开关门卡顿、异响的问题，现在这种集成盒式结构基本能做到和整车同寿命。

　　做三维建模的时候，要特别注意连杆的运动包络面，整个连杆在车门转动全行程内，和车门内板的加强筋、玻璃升降器导轨、门锁拉线的最小间隙要留足8毫米以上，不然车辆行驶过程中部件产生位移，很容易出现摩擦异响。另外两端的安装孔位要和车身、车门的安装基准统一，安装座上的定位销要和侧围主定位孔匹配，减少总装车间的装配调整量，之前有款车型因为安装孔位公差留得不合理，总装时工人要反复调整连杆位置才能让车门开关档位手感一致，单台车装配时间多花了40秒，整条生产线的节拍都受了影响。

　　从受力角度来说，连杆本体要能承受1000牛以上的瞬间拉伸载荷，比如遇到大风天气车门被猛吹开的时候，连杆要能拉住车门，不能出现杆体变形或者断裂的情况，所以杆体的截面形状做了变厚度设计，和盒体配合的滑动段厚度稍薄，两端连接安装座的位置做了加厚翻边，既控制了整体重量，又保证了结构强度。和销轴配合的铰接孔内压装了自润滑铜套，长期转动也不会出现松旷，避免车门开关时出现旷量异响。

　　实际选型匹配的时候，还要根据车门的重量调整内部阻尼弹簧的刚度，比如前门因为集成了扬声器、隔音棉、玻璃升降器，重量普遍比后门重3到5公斤，对应的弹簧刚度要比后门连杆高15%左右，不然开关门的手感会发飘，没有厚重感。很多消费者评判车辆做工好不好，开关门的手感是第一印象，而这个手感很大程度上就是由这类检查连杆的阻尼特性决定的，阻尼太大开门费劲，阻尼太小又没有档位感，所以设计阶段要反复做实车匹配，调整阻尼块的压缩量，找到最合适的阻尼曲线。

　　另外还要考虑低温环境下的性能衰减，阻尼块采用的是耐低温橡胶材质，在零下30度的环境下阻尼力变化不超过20%，不会出现北方冬天开门时档位感消失、或者卡滞的问题。盒体的密封结构做了唇边设计，能阻挡雨水、灰尘进入盒体内部，避免内部金属部件生锈，延长部件的使用寿命。
