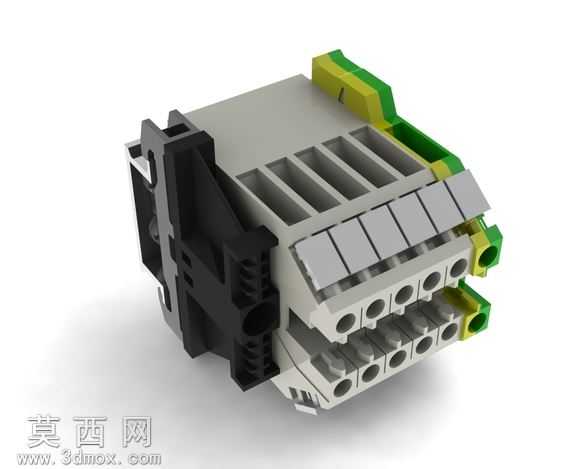

导轨式接线端子排电气连接件三维建模

本模型为导轨式接线端子排的三维数字化建模成果，建模过程中以工业电气连接场景的实际使用需求为核心依据，首先通过实物测绘获取端子排各部件的精准尺寸参数，在三维建模软件中按照1:1的真实比例开展结构搭建。建模时优先完成基座主体的轮廓构建，精准还原基座适配标准DIN导轨的卡扣卡槽结构，确保卡扣的弹性形变预留空间、卡槽的卡接尺寸完全匹配工业通用导轨规格，保证虚拟装配后可实现与导轨的顺畅卡装与拆卸。随后依次构建端子内部的导电连接腔体、压线螺钉安装位、多组并排的接线孔位，每一处接线孔的孔径、孔深都严格对应常规导线的接入线径范围，压线结构的斜面角度、螺钉行程都做了精准的尺寸还原，确保模型结构符合真实端子的压线紧固逻辑。外观结构建模阶段，分别还原端子排两侧的固定端件、中部的多组连片端子单元、端部的黄绿双色标识防护件，各部件之间的拼接缝隙、定位卡扣都做了精细化处理，避免出现部件穿模、拼接错位的问题。材质与渲染环节，针对不同部件的真实材质做对应参数调整：基座与端子绝缘外壳采用阻燃尼龙材质，渲染时调整为哑光浅灰质感，还原工程塑料的磨砂表面特性；两侧的导轨卡扣采用黑色增强尼龙材质，适当调整材质粗糙度体现硬质塑料的质感；端部的防护标识件采用黄绿双色的半哑光塑料材质，还原接地标识件的色彩特征；内部隐含的导电件做金属铜材质参数设置，虽然外观不可见但完整保留结构以还原产品真实构造。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮端子排的主体结构，辅助光源补全接线孔位、卡扣缝隙处的暗部细节，添加柔和的环境反射效果，让塑料材质的质感表现更真实自然，多角度渲染图可清晰展示端子排的正面接线位、侧面导轨卡扣、端部防护结构的细节特征。整个建模过程严格遵循电气连接件的工业设计规范，所有结构特征都对应真实产品的功能设计，既还原了产品的外观形态，也完整保留了各功能结构的尺寸逻辑，可用于电气柜布线模拟、电气组件装配演示、产品展示宣传等多个场景。
