网件GS105五口以太网交换机完整结构

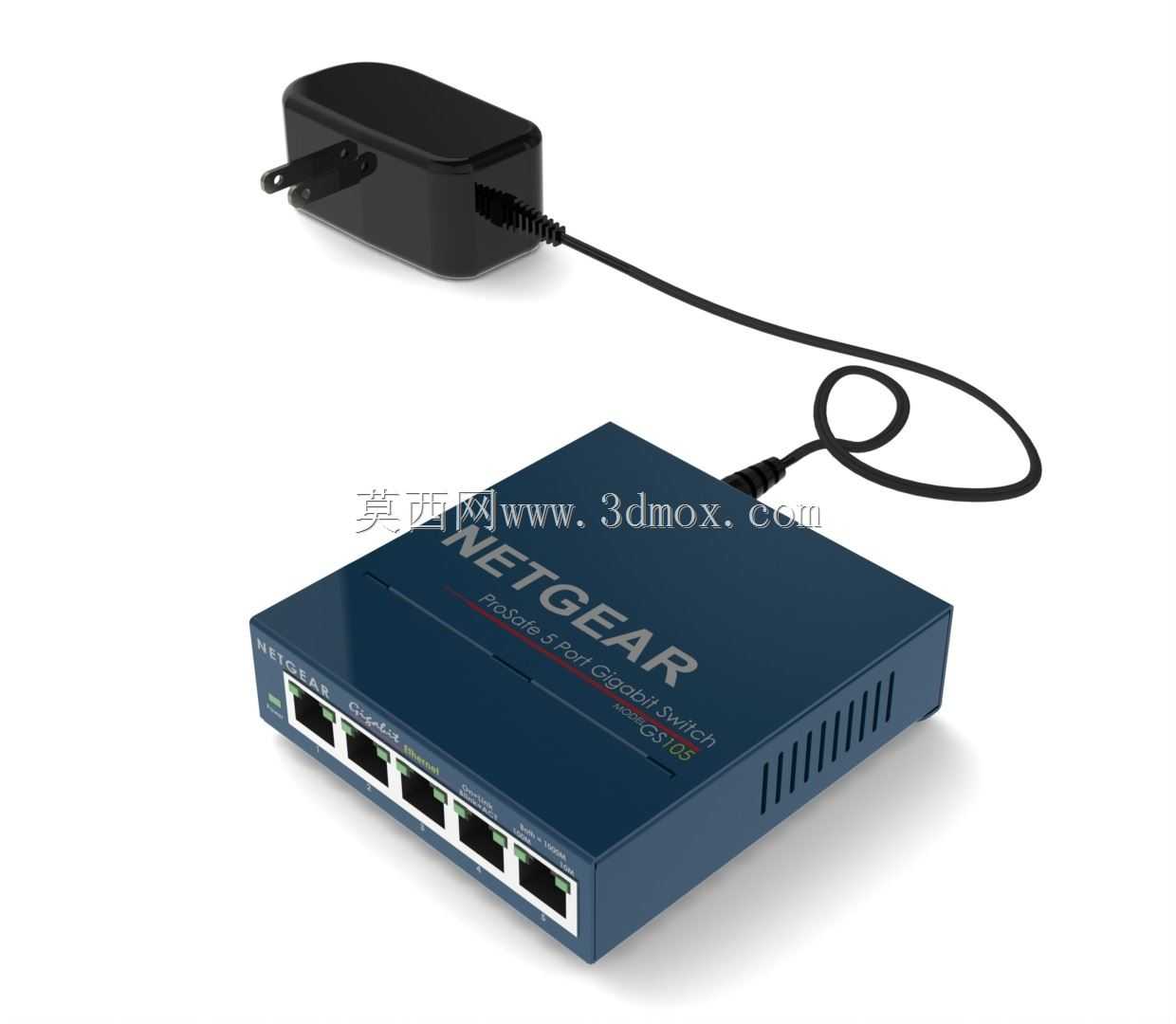

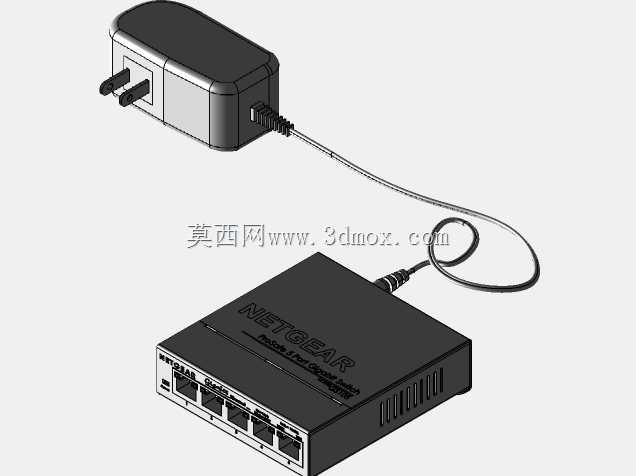

　　在小型办公网络搭建、家庭弱电箱组网、工业控制柜本地数据交互这类场景里，五口非网管以太网交换机是出镜率极高的网络接入节点，这款网件GS105的三维结构完整还原了设备从外部壳体到内部元器件、配套电源适配器的全部细节，能为网络设备集成、机柜布局设计、弱电方案三维可视化提供精准的尺寸参考。从实际使用场景来看，这类五口交换机不需要复杂配置，通电即可完成多台网络终端的链路连通，常被用于监控摄像头本地组网、桌面办公设备互联、小型PLC控制单元的本地数据传输，不需要占用机柜的大量安装空间，桌面放置或者弱电箱内壁挂都能适配。

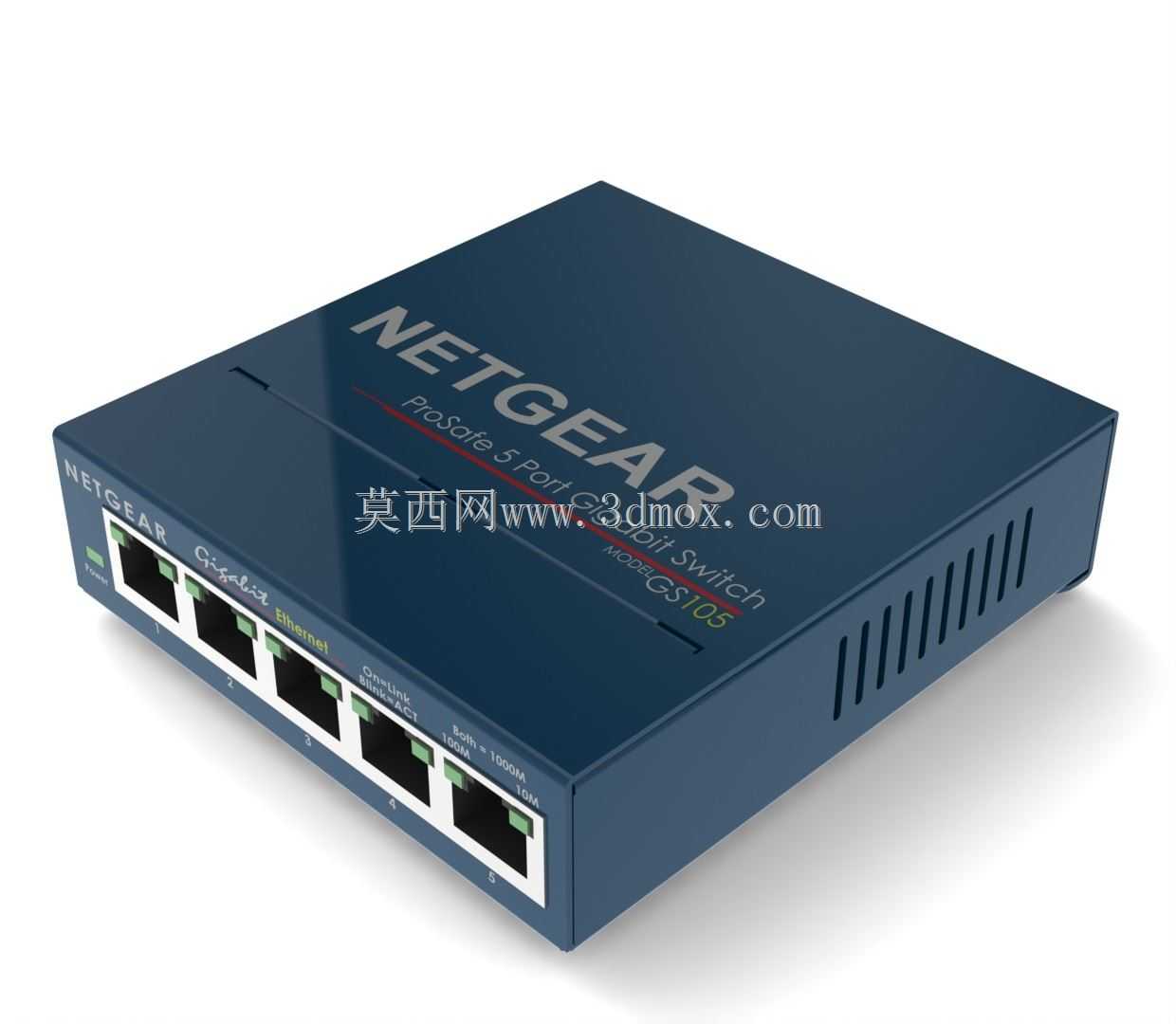

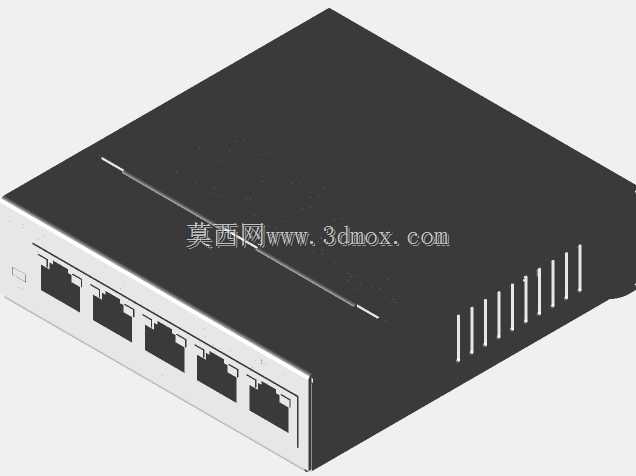

　　做结构设计的时候，首先要考虑的是设备的散热边界，这款交换机的壳体采用金属冲压成型的深蓝色外壳，侧面开有连续的通风栅格，栅格的开孔尺寸控制在1.2mm宽度，既可以保证内部电路板工作时的空气对流散热，又能避免外界的大尺寸杂物落入壳体内触碰电路板造成短路。设备正面排布五个RJ45网络接口，每个接口旁都预留了状态指示灯的安装位，指示灯的透光孔直接在壳体前端冲压成型，不需要额外加装透光导光柱，减少装配零件数量的同时，也降低了长期使用后导光柱脱落、透光率下降的风险。配套的电源适配器采用墙插式一体化设计，输出线缆长度预留了1.2米的冗余量，适配器本体的外形做了圆角过渡处理，插脚位置做了内凹设计，避免插在墙面插座时遮挡相邻的插孔。

　　从安装边界来看，交换机本体的底部四个角都设计了防滑橡胶垫的安装槽，橡胶垫突出壳体底面0.8mm，既可以保证桌面放置时的摩擦力，避免设备被网线拖拽移位，也能在壳体和放置面之间留出通风间隙，辅助底部散热。设备的整体宽度控制在100mm以内，深度不到75mm，高度仅27mm，就算是在空间局促的弱电箱内，也可以和光猫、路由器等设备叠放或者并排安装，不会占用过多的布线空间。内部结构的还原覆盖了主板定位柱、接口屏蔽罩、电源输入接口的全部细节，主板通过四个十字螺丝固定在壳体底部的定位柱上，定位柱的高度做了统一管控，保证主板和上下壳体之间都留有足够的安全间隙，避免主板焊接点触碰金属壳体造成短路。

　　上盖和下壳体的连接采用卡扣加尾部螺丝的固定方式，卡扣分布在壳体两侧，日常维护拆卸的时候只需要拧下尾部的一颗固定螺丝，就可以顺着卡扣方向掀开上盖，不需要撬动壳体边缘造成外观损伤。网络接口的金属屏蔽罩和壳体直接接触，形成连续的电磁屏蔽结构，可以减少外界电磁干扰对网络信号传输的影响，在工业现场有变频器、伺服电机这类强电磁干扰源的场景下，这种连续屏蔽结构能有效降低网络丢包的概率。电源接口设置在设备的侧面靠后位置，电源线引出后可以顺着设备后侧的走线槽整理，不会遮挡正面的网络接口插拔操作，每个RJ45接口都做了加固设计，接口金属外壳和主板之间增加了焊接固定点，频繁插拔网线的时候不会出现接口松脱、主板焊盘脱落的问题。做三维建模的时候，所有的配合间隙都按照实际生产的公差要求做了预留，壳体之间的配合间隙控制在0.15mm，接口和壳体开孔的对位公差控制在0.1mm以内，完全符合实际产品的装配精度要求，不管是用来做组网方案的可视化展示，还是做配套安装支架的结构设计，都可以直接提取模型的尺寸参数作为设计依据，不需要再反复核对实物的安装孔位、外形边界尺寸。
