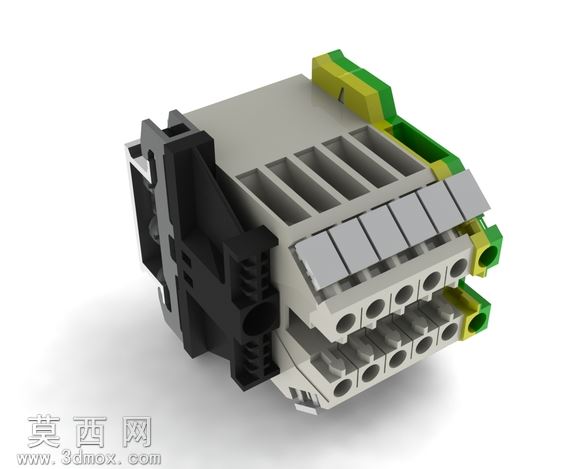

导轨式双层接线端子电气连接组件

本模型采用SolidWorks进行全参数化三维建模，完整还原了导轨式双层接线端子的全部结构细节，建模过程中严格遵循工业接线端子的实际尺寸规范，对每一处卡扣、接线孔位、导轨卡槽结构都进行了1:1的精准复刻。模型主体分为绝缘基座、导电接线单元、接地标识模块三个核心部分，绝缘基座采用浅灰色硬质工程塑料材质渲染，表面做了细微的磨砂质感处理，还原工业塑料件的真实哑光质感，基座上的接线孔位做了精准的倒角处理，孔内壁模拟了金属嵌件的光滑金属质感。侧边的固定卡扣采用黑色高强度工程塑料材质，建模时还原了卡扣的弹性形变预留结构，卡扣上的防滑齿纹做了精细的凹凸纹理刻画，保证与标准DIN导轨卡接时的结构合理性。模型侧边的黄绿双色接地模块，严格按照电气安全规范的配色进行材质渲染，绿色基底搭配黄色警示条，表面做了细微的标识纹理处理，清晰区分接地回路与普通接线回路。双层接线结构的上下层位做了明确的结构区分，上层的接线压片采用银灰色金属材质，还原了镀锌钢片的金属光泽，压片上的螺丝孔位做了精准的内螺纹结构刻画，下层接线单元与上层结构保持一致的尺寸规范，同时预留了足够的接线操作空间。建模过程中充分考虑了产品的实际装配逻辑，所有零部件之间的配合间隙都按照实际生产公差进行预留，导轨卡槽的尺寸完全适配标准35mmDIN电气安装导轨，卡接结构的卡扣行程、限位凸起都做了精准的结构设计，保证虚拟装配时无干涉、无错位。渲染阶段采用了工业产品展示常用的三点布光方案，主光源从斜上方45度照射，突出端子表面的结构层次，辅助光源补全暗部细节，避免深色卡扣部分出现死黑，背光源勾勒产品轮廓，让整体模型在纯白背景下呈现出清晰的立体感，金属部件的反射强度、塑料部件的粗糙度参数都经过反复调试，最大程度贴近实物的视觉效果。整体设计围绕电气柜内密集布线的需求展开，双层结构能够在相同的导轨安装空间内提供双倍的接线点位，有效节省电气柜内部的安装空间，接地模块与普通端子一体化的设计，也减少了安装时的配件种类，提升现场布线的施工效率。
