帕克六细分步进电机驱动器结构模型

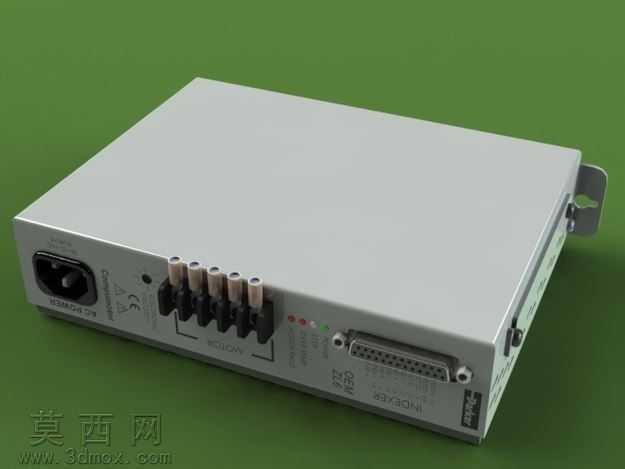

本模型为六细分步进电机驱动装置的三维结构建模成果，建模过程中严格参照实物外观与接口布局进行1:1比例还原，首先通过基准面定位完成整体长方体金属壳体的基础轮廓搭建，对壳体边角的圆弧过渡、侧边安装固定耳的弯折结构做了精准的特征建模，确保安装位的尺寸匹配实际工业装配需求。建模阶段针对设备面板的各类接口做了精细化特征处理：左侧品字电源输入接口做了内部插片与外部卡扣的细节还原，中部六组接线端子分别还原了端子座、接线柱、顶部固定旋钮的分层结构，端子旁的状态指示灯区域做了微小凸台与灯位开孔的特征刻画，右侧D型并行接口还原了接口金属外壳、针脚排布与两侧固定螺丝柱的结构，壳体表面的标识凹槽、散热细缝、侧边固定卡扣都通过拉伸、切除、阵列等特征命令完成细节复刻。材质渲染阶段，主体壳体采用哑光银灰色金属材质，调整材质粗糙度模拟铝合金阳极氧化的细腻磨砂质感，接口部分的塑料部件采用深灰与黑色哑光塑料材质，金属插片、接线柱部分赋予亮面金属材质并调整反射参数模拟金属镀层光泽，指示灯区域赋予半透明彩色材质模拟透光效果，渲染时采用柔和侧光照明，在绿色背景衬托下清晰呈现壳体的光影层次与结构细节，避免过度反光掩盖结构特征。设计思路上以还原工业电控设备的真实装配结构为核心，所有外部接口的相对位置、壳体的安装结构都遵循实物的工程尺寸逻辑，既可以作为工业电气布局的参考模型，也可用于自动化设备电控部分的装配演示，模型各部件分组清晰，壳体、接口、端子等独立特征可单独编辑调整，方便后续根据不同型号驱动器做参数化修改，完整呈现了这类步进电机驱动装置的外部结构特征与工业设计细节。
