机加工主题金属刀具收纳笔筒设计

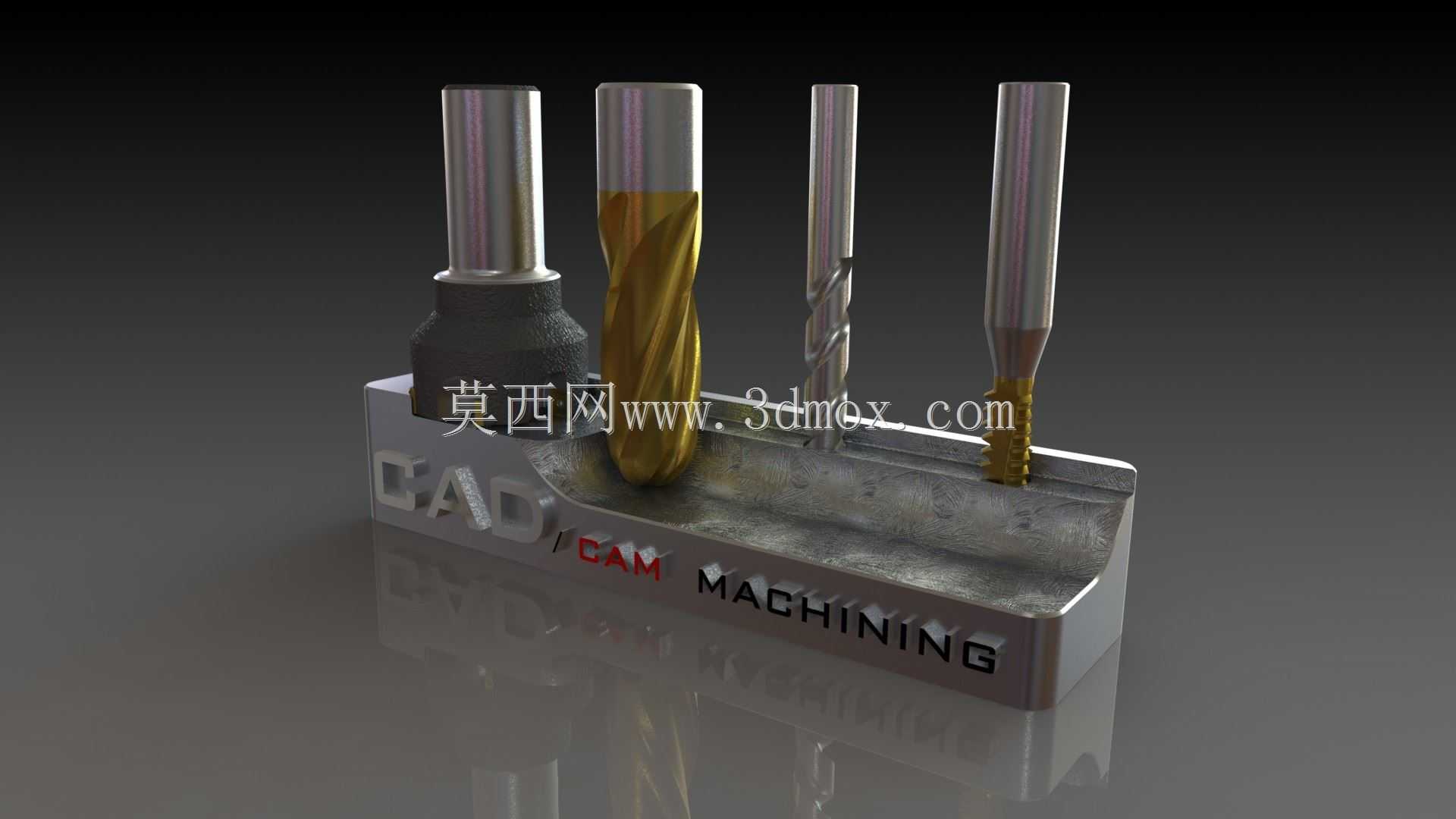

　　这款收纳摆件的设计初衷，是为机加工车间的技术工位、数控编程办公室的桌面提供兼具实用性与行业辨识度的收纳载体，区别于普通办公文具收纳产品，其整体造型完全围绕机械加工场景的核心元素搭建，没有多余的装饰性冗余结构。主体基座采用一体化铣削成型的长方体金属块结构，基座顶面开设通长的梯形收纳槽，槽体深度控制在45mm，槽口宽度沿长度方向保持60mm的均匀尺寸，槽底做2mm的圆角过渡，避免加工应力集中的同时，也能防止收纳的刀具、笔具在槽内滑动时出现磕碰掉漆的问题。基座正面采用浮雕工艺加工出CAD、CAM以及MACHINING的行业标识字符，字符凸起高度1.2mm，字符边缘做0.3mm的倒角处理，既保证触摸时的辨识度，

　　也不会因为棱角过于尖锐造成划伤。基座的整体长宽高尺寸控制在180mm×60mm×50mm，底部四个角位置设置直径8mm、厚度2mm的橡胶防滑垫，安装后整体摆放高度为52mm，放置在标准750mm高度的办公桌面上时，不会遮挡显示器下方的视线区域，也不会占用过多的键盘前方操作空间，预留的桌面操作边界完全符合人机工程学的工位布局要求。收纳槽的内部空间没有做额外的分格处理，这种无隔断的设计一方面可以兼容不同直径的立铣刀、钻头、铰刀等常用数控刀具的临时放置，方便操作人员在调机、对刀过程中随手取用常用刀具，避免刀具随意摆放在机床操作台上掉落造成刃口损坏；另一方面也可以放置普通书写用笔、记号笔、深度尺等小型办公与测量工具，

　　满足日常办公的文具收纳需求。基座的表面处理采用喷砂氧化的金属质感工艺，模拟实际钢件加工后的表面纹理，搭配不同刀具的材质质感还原：整体硬质合金立铣刀的金色涂层、高速钢钻头的银白金属光泽、锥柄铣刀的黑色刀柄部分都做了对应的质感区分，每把插入收纳槽的刀具都按照实际加工中的常用装夹长度露出基座顶面，露出长度控制在70mm到100mm之间，既符合实际刀具装夹的比例关系，也方便拿取时的施力操作。从实际应用场景来看，这款产品既可以放置在数控车间的班组工位台面上，作为操作人员临时存放常用刀具、点检记录笔的收纳载体，避免刀具与其他工具混放造成刃口磕碰，也可以放置在技术部门的办公桌面上，作为兼具行业特色的文具收纳摆件，替代同质化的普通塑料、木质笔筒。

　　设计过程中没有采用复杂的装配结构，整个主体基座为单一零件，减少了装配环节的公差累积问题，加工时仅需要通过三轴铣床即可完成全部结构的加工，不需要特殊的工装夹具，普通的机加工车间即可完成制作，加工成本可控。基座的侧壁厚度保持8mm的均匀尺寸，保证整体结构的刚性，即使受到意外碰撞也不会出现变形，收纳槽的槽壁与基座外侧壁的厚度一致，避免了壁厚不均导致的加工变形问题。刀具与收纳槽的配合采用间隙配合，单边间隙控制在0.5mm，既可以保证刀具插入后不会出现过度晃动，也能方便单手快速取放，不需要额外的定位结构。整体重量控制在1.2kg左右，放置在桌面上时具备足够的稳定性，抽取刀具或者笔具时不会带动基座整体移位，不需要额外的固定结构。
