多型腔冷流道注塑模具结构设计

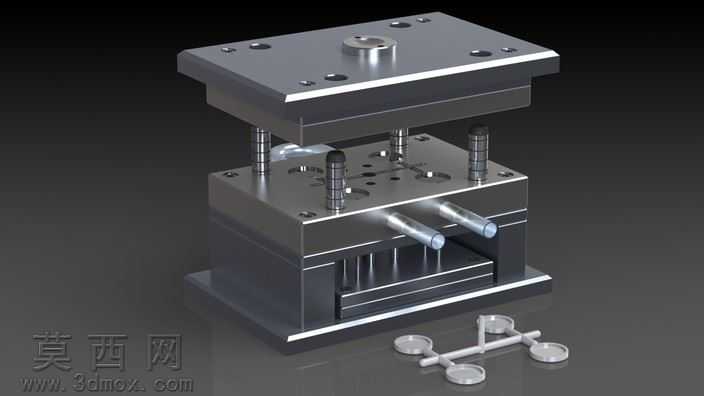

本套注塑模具采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙做了精准的参数化约束，确保开合模动作的逻辑合理性。模型整体采用标准两板模模架结构，从上至下依次排布定模座板、定模板、动模板、动模垫板、顶出机构安装板、动模座板，各层板件之间通过内六角螺钉实现紧固连接，定位销完成精准对位，保障模架整体的装配精度。导向系统采用四组等高精密导柱导套配合结构，导柱表面做了高光金属材质渲染，呈现出镀铬处理的硬质金属质感，导套嵌入对应模板内，开合模过程中可实现精准导向，避免定动模发生错位偏移，保障型腔合模精度。浇注系统采用冷流道设计，主流道设置在定模座板中心位置，搭配定位圈实现与注塑机射嘴的精准对位，分流道采用平衡式布局，可将熔融塑料均匀输送至各个型腔，从模型附带的成型塑件流道凝料可以看出，流道转角处做了圆弧过渡处理，可有效减少熔体流动阻力，降低充模过程中的压力损失。顶出机构采用顶针顶出结构，顶针排布在塑件包紧力较大的区域，可在开模后平稳将成型塑件从动模型芯上顶出，避免顶出过程中塑件出现变形、顶白等缺陷。冷却系统布局在定动模板内部，通过循环水路实现模温的精准控制，缩短塑件冷却定型周期，提升注塑生产效率。模型渲染阶段，对模板类零件赋予了磨砂钢材材质，还原模具钢经过精加工后的哑光金属质感，对导柱、导套、紧固螺钉、复位杆等运动及标准件赋予了亮面镀铬金属材质，区分不同零部件的材质特性，对浇注系统凝料赋予了半透明塑料材质，直观呈现熔融塑料成型后的状态。整套模型完整还原了注塑模具从合模、充模、冷却、开模到顶出塑件的全流程结构逻辑，各零部件之间无干涉问题，可直观展示注塑模具的工作原理与结构组成。
