精密十字轴式万向联轴器结构设计

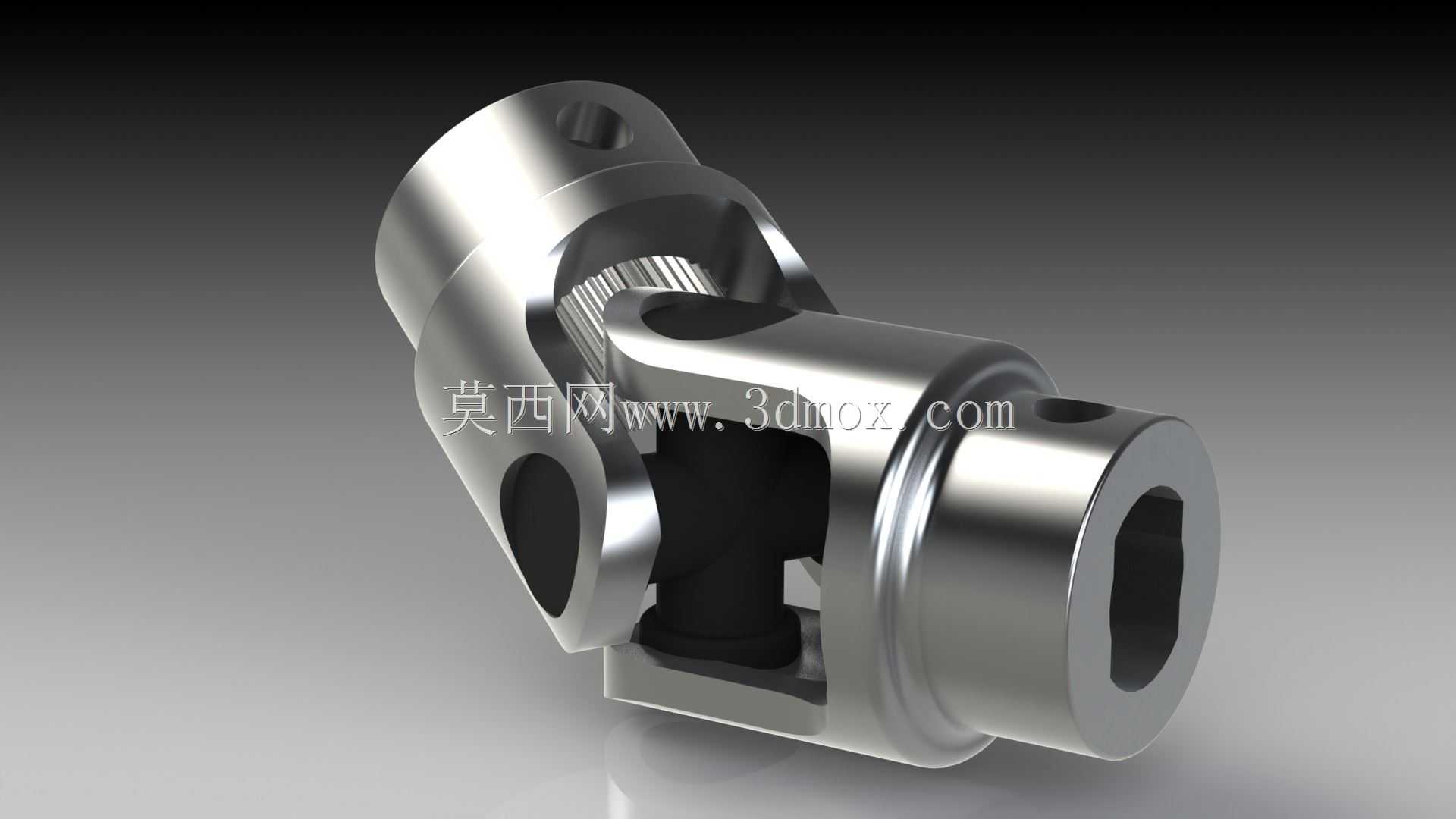

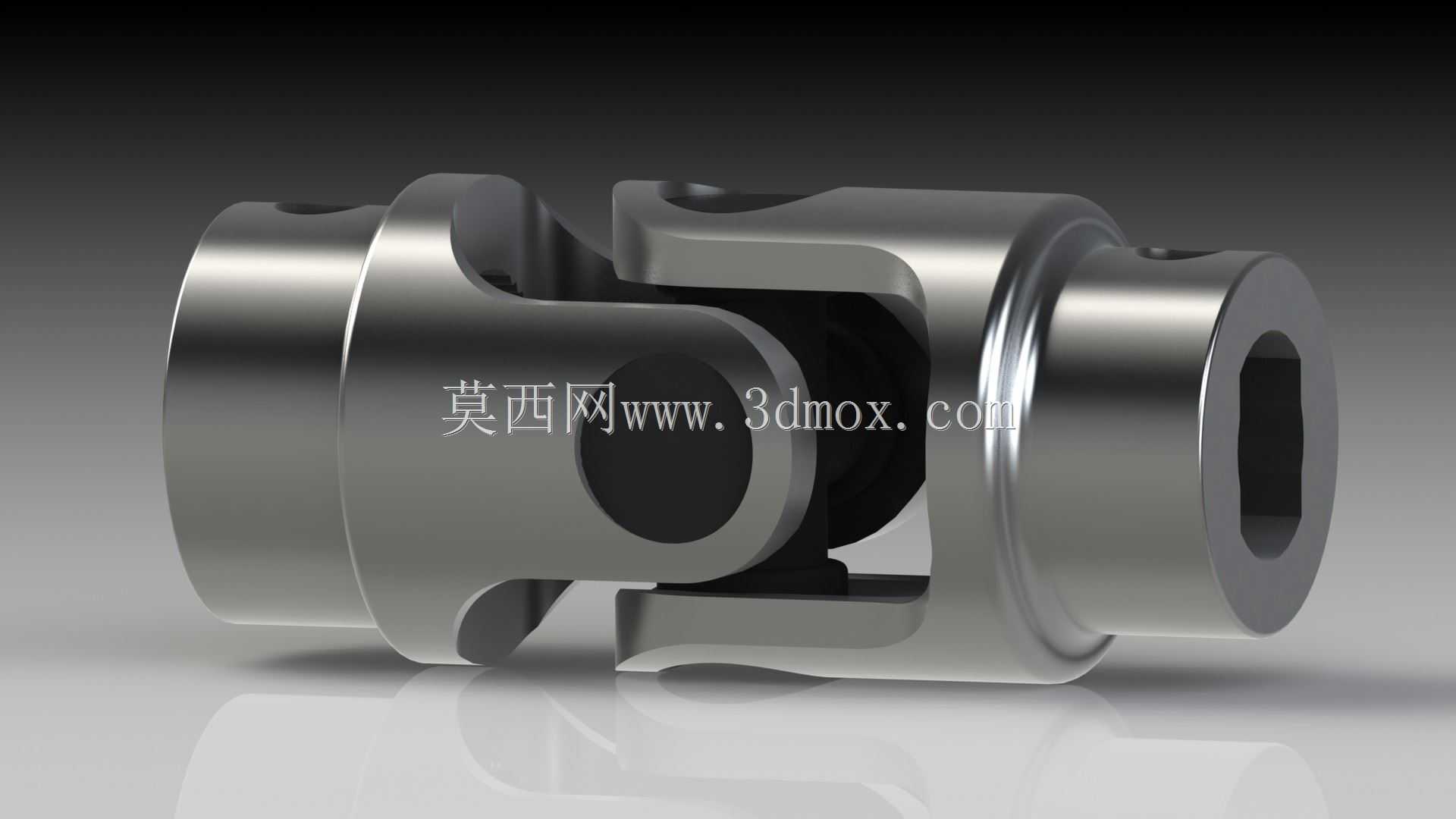

　　在中小功率传动系统的布局设计中，两轴存在轴线夹角偏差、安装同轴度误差或是工作中存在相对位移的工况十分常见，这类场景下刚性联轴器无法补偿偏移量，强行使用会造成轴系附加载荷、轴承过早磨损甚至轴件断裂，而十字轴式万向联轴器正是针对这类传动需求开发的核心连接部件。本次设计的万向联轴器采用单十字轴结构，两端分别设置带键槽的轴孔，可分别与主动轴、从动轴通过平键实现周向固定，配合轴端挡圈完成轴向定位，能够在两轴轴线存在30°以内夹角的工况下稳定传递旋转扭矩，适配转速不超过3000r/min的中低速传动场景。从结构设计逻辑来看，十字轴作为核心传力部件，四个轴颈分别与两端叉形接头的轴承孔配合，设计中采用了一体化的轴颈润滑结构，

　　可通过注油孔向配合面加注润滑脂，降低转动过程中的摩擦磨损，延长部件使用寿命；叉形接头采用合金钢锻坯加工后做调质处理，表面硬度控制在HB220-250区间，兼顾芯部韧性与表面耐磨性，避免冲击载荷下出现叉臂断裂的失效问题。在安装边界的考量上，两端轴孔的孔径公差采用H7级精度，与轴的配合选用过渡配合，既保证装配时的同轴度定位，又避免过盈量过大造成装配困难；联轴器的最大回转直径根据额定扭矩匹配设计，安装时需预留足够的径向空间，避免转动过程中与周边机架、护罩等部件发生运动干涉；轴向尺寸上，需保证两端轴插入轴孔的深度达到孔径的1.2倍以上，确保平键的有效接触长度满足扭矩传递的剪切强度要求。这类万向联轴器广泛应用于机床进给传动系统、

　　轻工包装设备的动力传输、船舶辅机的轴系连接以及小型工程机械的操纵机构传动中，在实际选型应用时，需注意单万向联轴器存在瞬时传动比波动的特性，当对传动平稳性要求较高时，需成对使用双万向联轴器并保证中间轴两端叉面处于同一平面、主从动轴与中间轴的夹角相等，以此抵消转速波动带来的振动影响。设计过程中对十字轴的轴颈根部做了圆角过渡处理，避免应力集中造成的疲劳断裂，同时在叉形接头的轴承孔外侧设置了密封端盖，防止外界粉尘、切削液等杂质进入配合面，适配多粉尘、有切削液飞溅的车间加工设备使用场景。在扭矩传递的校核环节，针对额定载荷下十字轴轴颈的接触应力、叉臂的弯曲强度以及平键的剪切应力都做了冗余设计，安全系数控制在2.5以上，能够承受短时1.5倍额定扭矩的冲击载荷，适配多数存在变载、冲击的中小功率传动工况。
