小型直角式手动调节针型截止阀结构

　　在实验室流体管路、小型化工试验装置、水处理取样支路这类对流量调节精度有要求的低压小通径管路场景里，这类直角布局的手动调节阀是非常常见的管路控制元件，区别于大通径的工业截止阀，这类小尺寸阀件的核心作用是在小流量工况下实现流体通断与精细流量调节，适配水、低腐蚀性水解介质等洁净或低杂质流体的输送控制。

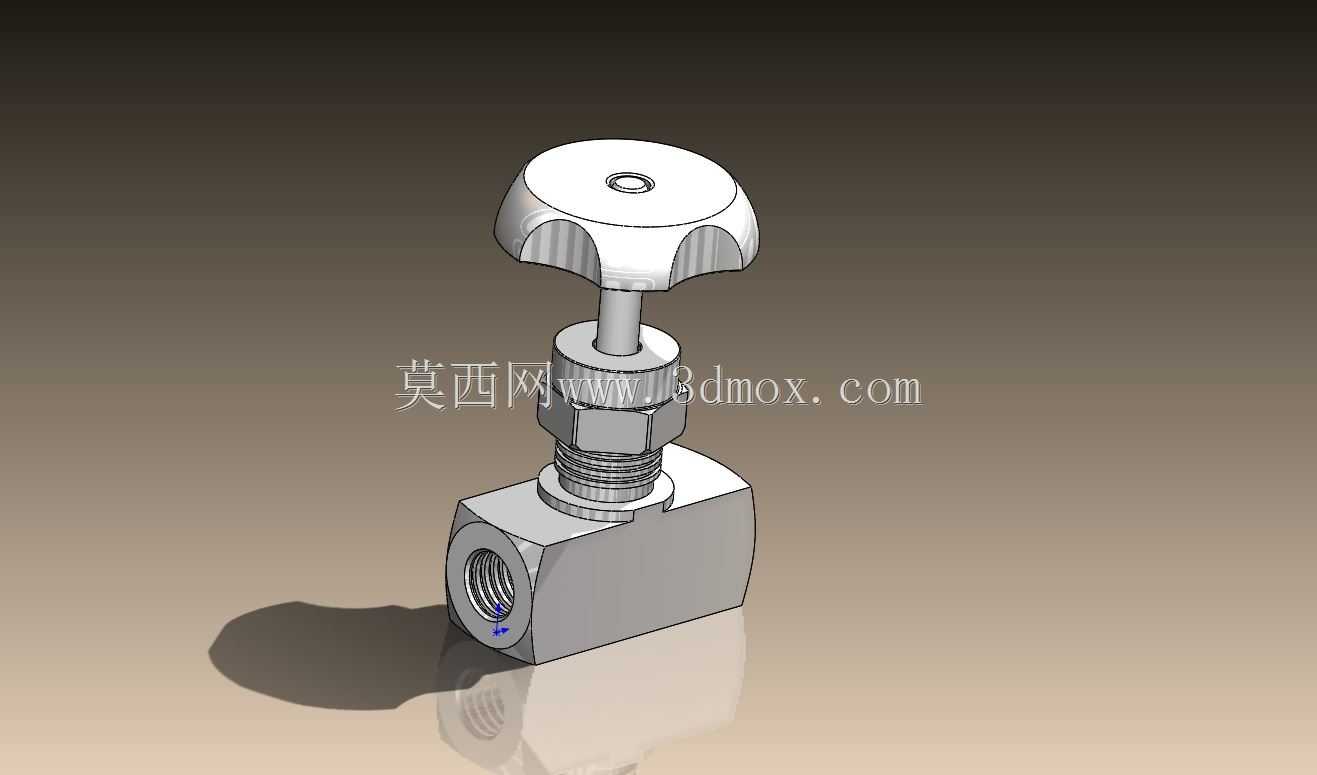

　　从实际使用的角度看，这类阀的直角流道设计本身就是为了适配紧凑安装空间，很多试验台架的管路排布没有足够的直线空间安装直通阀，90度转向的流道可以直接完成管路方向切换与流量控制两个功能，减少管路接头数量，也就降低了潜在的泄漏点。手轮采用滚花星形结构，没有额外的加长手柄，就是为了在密集排布的阀组里避免操作干涉，操作人员戴劳保手套也能可靠拧动，不会出现打滑的情况，手轮中心的小孔是用来穿装定位销的，防止手轮从阀杆上松脱，这点细节在频繁操作的工况下很实用，很多廉价小阀容易忽略这个固定结构，用久了手轮空转根本没法调流量。

　　设计的时候首先要考虑的是阀瓣与阀座的密封副结构，这类小通径阀一般采用锥面密封，阀杆下端的锥度经过匹配研磨，关闭的时候只需要不大的拧紧力矩就能实现可靠密封，不会像平面密封那样需要很大的压紧力，也能避免阀杆长期受大载荷出现弯曲变形。阀杆和阀体之间的密封采用填料函结构，多层填料叠加之后通过压紧螺母调节预紧力，使用一段时间如果出现阀杆处渗漏，不需要拆整个阀，只需要稍微拧紧压帽就能补偿填料的磨损量，维护起来非常方便，这也是这类手动阀能长期在现场使用的核心设计点，毕竟现场不可能因为一点渗漏就整条管路停工换阀。

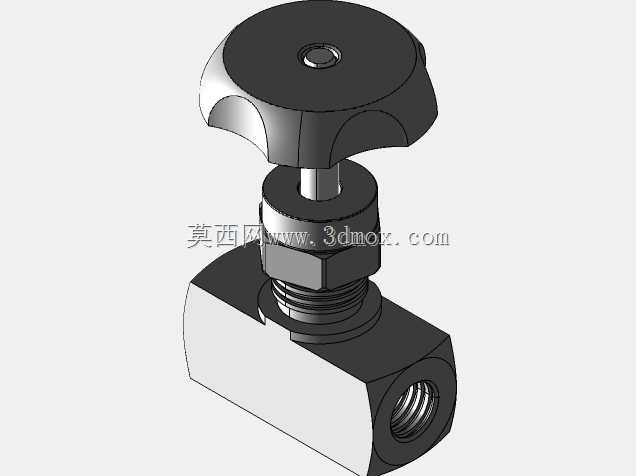

　　从安装边界来看，这类阀的阀体采用方块式结构，两个连接端面的垂直度有严格要求，其中一个端面是内螺纹接口，用来和水平方向的管路连接，另一个接口在阀体下方？不对，看模型结构是侧面内螺纹接水平管路，上方是阀杆调节组件，哦不对，直角流道是水平进、下出？不对，模型里能看到的内螺纹在阀体侧端面，对应的垂直方向流道是在阀体下端？不对，仔细看结构，阀体是近似立方体的锻造或者棒料加工件，两个内螺纹接口呈90度分布，接口规格一般是小通径管螺纹，安装的时候不需要额外的转接弯头，直接把两个方向的管路拧到阀体上就行，整体安装占用的空间很小，手轮的最高点距离阀体安装面的高度控制得很紧凑，就算是在多层排布的阀组架上，上下层之间留很小的间距就能操作，不会出现手轮碰上层管路的问题。

　　实际选型的时候要注意，这类阀的通径很小，不适合用在有大颗粒杂质的管路里，不然杂质很容易卡到密封锥面上，导致关不严或者调节精度下降，所以一般在阀的上游都会配小型的过滤元件，这点是现场使用很容易忽略的问题，很多人装上去用没多久就漏，以为是阀的质量问题，其实是管路里的焊渣、杂质冲坏了密封面。另外阀杆的行程设计得比较短，从全开到全关只需要拧很少的圈数，调节的时候要慢，尤其是接近全关位置的时候，稍微拧一点流量就会有很大变化，这也是针型阀适合精细调节的原因，不像闸阀要拧很多圈才会有流量变化。

　　建模的时候要注意几个配合尺寸的公差：阀杆和填料压盖的配合间隙不能太大，不然容易出现填料偏磨，间隙太小的话阀杆转动会卡涩；手轮和阀杆的连接采用扁方结构，不能只靠顶丝固定，不然频繁正反转操作之后顶丝容易松；阀体的流道拐角处要做圆滑过渡，不能有直角尖边，不然流体在这里会形成紊流，产生不必要的压损，也容易在拐角处残留介质，对于用在水解类介质的工况，残留的介质长期积留可能会腐蚀阀体，影响使用寿命。另外阀体的外形棱角都做了小倒角处理，一方面是加工的时候去毛刺，防止安装的时候划伤人，另一方面也能减少应力集中，毕竟阀体是承压件，虽然压力不高，但长期受管路应力和介质压力，尖角位置容易出现应力开裂的隐患。

　　在实际的管路系统里，这类阀一般不会作为主路的切断阀使用，大多装在旁路、取样口、仪表引压管这类位置，用来做精细调节或者检修时候的切断，因为通径小，就算阀出现故障，也不会影响主路的正常运行，更换的时候只需要关掉上下游的隔离阀就能拆下来，维护成本很低。和球阀相比，这类阀的调节精度更高，球阀只能做通断用，小开度下球阀的流量特性很差，根本没法做精细调节，而针型结构的截止阀在整个行程里的流量线性度更好，适合需要稳定调节小流量的场景；和隔膜阀相比，它的耐温范围更高，不受隔膜材料的限制，可以用在温度稍高的水或者介质管路上。
