十字轴式万向联轴器三维结构设计

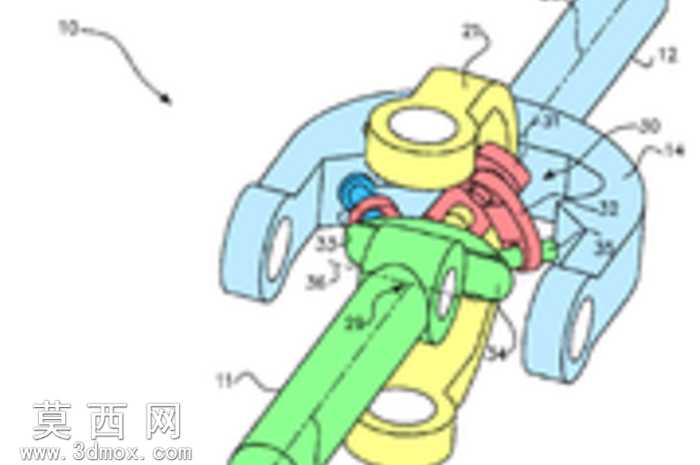

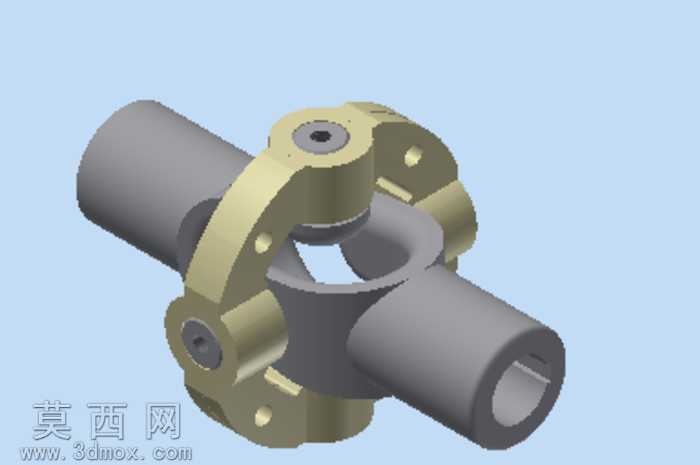

本作品为十字轴式万向联轴器的三维参数化建模成果，建模过程基于Autodesk Inventor平台完成，整体采用自底向上的装配建模思路，先拆分各独立零件完成单体建模，再通过装配约束完成整体拼接，最终完成干涉校验与渲染输出。零件建模阶段，针对两端的轴套零件，采用旋转凸台特征生成主体圆柱结构，对内孔的键槽结构采用拉伸切除特征完成加工特征还原，轴套外圆的连接耳结构通过拉伸凸台配合圆角特征处理，保证连接部位的应力过渡结构符合实际加工工艺要求；针对中间的十字轴连接架零件，先绘制十字交叉的轴体骨架草图，通过拉伸生成十字轴主体，再对轴端的连接孔、定位孔采用拉伸切除与异型孔向导特征完成细节建模，连接架的弧形过渡部位采用变半径圆角特征处理，还原实际零件的铸造圆角工艺结构，避免应力集中的结构缺陷。材质与渲染阶段，两端轴套零件赋予哑光灰色金属材质，模拟调质处理后的45号钢外观质感，中间十字连接架赋予黄铜色金属材质，区分不同零件的材质属性与功能分区，渲染时采用柔和的环境漫反射光源，搭配浅蓝纯色背景，清晰展现各零件的装配关系与结构细节，同时对零件的棱边做轻微的倒角高光处理，提升模型的真实感。结构设计上，该万向联轴器可实现两轴之间存在夹角时的扭矩传递，十字轴结构可补偿两轴的角度偏移，装配时通过同轴心约束匹配十字轴轴端与轴套耳孔的配合关系，通过重合约束定位各零件的轴向位置，完成装配后进行全局干涉检查，确认各活动部件在偏转角度范围内无运动干涉，可直观演示万向联轴器的角度补偿传动过程，还原了这类通用传动部件的真实结构与工作原理，可用于机械原理教学演示、传动机构虚拟装配仿真等场景。
