一体式铸造齿轮箱壳体三维结构设计

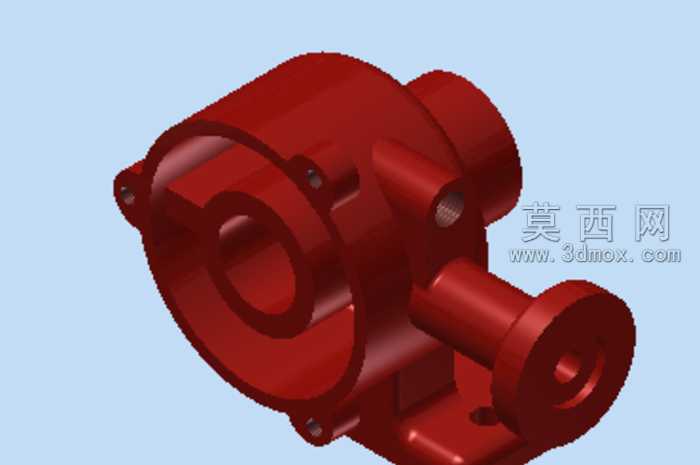

本作品为齿轮箱壳体的三维参数化建模成果，建模过程中严格遵循机械箱体类零件的设计规范，以实际传动工况的安装、承载需求为核心设计依据。建模阶段首先完成整体基准坐标系的搭建，以箱体的输入轴、输出轴的同轴度要求为核心基准，依次绘制各轴孔的中心定位线，确保后续轴系安装的位置精度符合传动设计要求。壳体主体采用一体化铸造成型的结构设计，建模时通过拉伸、旋转、布尔运算等基础特征命令构建主体轮廓，针对箱体上的轴承安装孔位，采用高精度的同轴度约束完成孔系创建，孔壁预留了轴承装配的定位台阶，确保轴承安装后可获得稳定的径向定位与轴向限位。针对箱体侧壁的连接凸台、安装耳座，建模时做了合理的圆角过渡处理，既能够消除铸造过程中的应力集中问题，也可以提升壳体整体的结构刚度，避免传动过程中受载荷作用出现形变。材质设置环节选用铸钢材质的物理属性，渲染时赋予壳体均匀的金属漆面质感，通过环境光漫反射效果清晰呈现壳体的曲面过渡、凸台结构与孔位布局，直观展示各结构的位置关系与设计细节。设计过程中充分考虑齿轮箱的实际使用需求：壳体的腔体轮廓根据内部齿轮副的啮合运动轨迹做了适配性的空间预留，既保证齿轮运转过程中不会与壳体内壁发生干涉，也尽可能压缩了箱体的整体体积，实现结构紧凑化设计；侧壁预留的注油孔、放油孔位均做了密封面的凸台设计，满足后续润滑系统的装配需求；外部的安装耳座上设置了均匀分布的螺栓通孔，可实现齿轮箱与配套设备机架的稳定连接，耳座位置经过受力校核，可承受传动过程中产生的径向与轴向载荷。整体建模过程特征逻辑清晰，所有结构尺寸均经过干涉校验，可直接用于后续的工程图导出、铸造工艺编制以及装配模拟验证，能够为齿轮箱的整体设计提供可靠的壳体结构支撑。
