带安装底座的铰接式摇臂结构设计

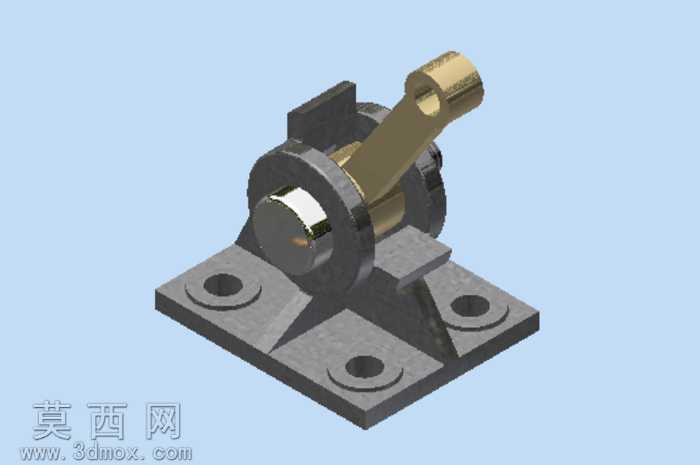

本摇臂构件采用三维参数化建模方式完成整体设计，建模过程中先从底部安装底座开始搭建基准，底座为方形板式结构，表面开设三个沉头安装孔，用于将整个构件固定在设备基体上，底座与上方的轴套支撑部分通过三角加强筋做结构补强，避免受力时出现应力集中导致的结构变形。中间的回转支撑部分采用同轴轴套结构，轴套内部预留了回转配合的空腔，用于安装回转轴，保证摇臂能够绕固定轴线完成往复摆动动作，轴套外侧做了加厚处理，提升回转部位的结构强度，应对摇臂摆动过程中产生的径向载荷。上方的摇臂臂身为长条形变截面结构，从与轴套连接的根部到末端的铰接孔位置，截面尺寸逐步收窄，在保证结构强度的前提下尽可能降低构件整体重量，臂身末端开设铰接通孔，用于连接外部传动杆件，将摆动动作传递到其他执行部件。渲染阶段为不同结构部分赋予了差异化的材质表现，底座与轴套部分采用铸铁质感的哑光深灰材质，还原金属铸件的厚重质感，摇臂臂身采用黄铜质感的金属材质，表面带有轻微的金属反光效果，清晰区分不同构件的装配关系，整体渲染采用柔和的环境光搭配定向主光源，突出构件的轮廓层次与结构细节，让各部分的装配关系、倒角细节、孔位特征都能清晰呈现。设计过程中充分考虑了构件的实际受力场景，对安装孔位的间距、轴套的配合长度、摇臂的摆动行程都做了合理的参数匹配，保证该摇臂能够适配常见的间歇摆动传动场景，各部分的倒角、圆角处理都符合机械加工的工艺要求，避免出现尖锐棱角导致的加工难度提升与使用安全隐患，整体结构紧凑，安装固定方式简单可靠，传动动作顺畅，能够满足常规机械设备中摆动传动环节的使用需求。
