小型电机铝合金前后端盖结构设计

　　这套铝制端盖是配套小型 fractional horsepower 电机使用的前后端盖组件，日常在小型家电驱动、办公设备传动、工业小型输送单元驱动这类场景里随处可见，端盖作为电机的核心支撑结构件，一方面要承担转子组件的径向与轴向定位，另一方面要配合机壳形成封闭的内部腔体，为定子绕组、转子铁芯提供防护，隔绝外界粉尘、水汽侵入，同时还要兼顾轴承位的散热传导，避免轴承长期运行温升过高导致润滑脂失效。

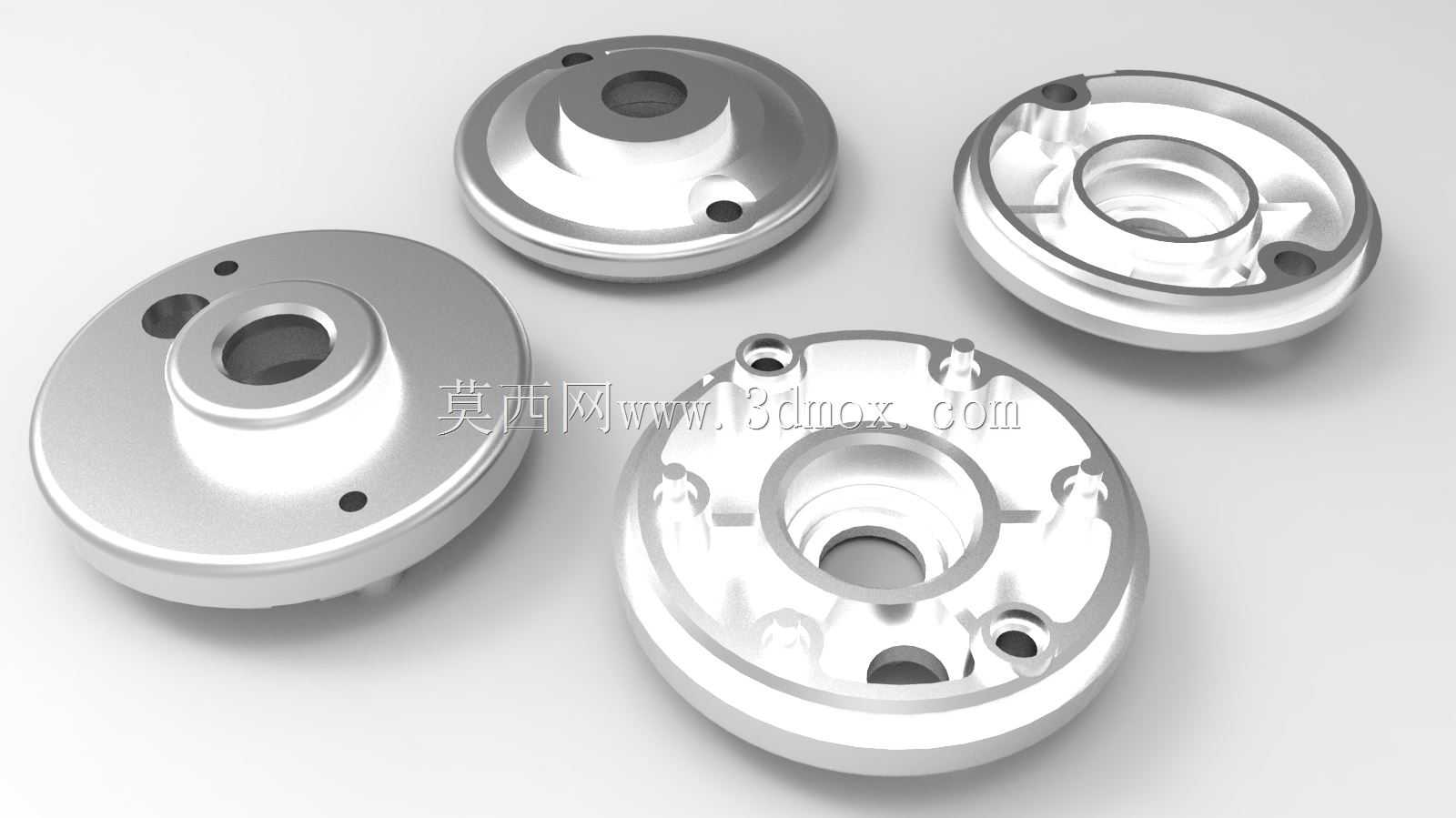

　　从结构设计逻辑来看，前后端盖采用了同直径的圆盘式主体结构，外缘做了均匀分布的安装沉孔，用来和电机的铝制机壳端面通过螺栓锁紧，安装孔的位置度公差控制在0.05mm以内，保证装配后端盖和机壳的同轴度，避免转子转动时出现扫膛问题。端盖中心位置是轴承安装腔，腔体内径按照深沟球轴承的外圈公差做了过渡配合设计，配合面的粗糙度要求达到Ra1.6，保证轴承压装后不会出现外圈跑圈的问题，轴承腔底部设计了限位台阶，用来控制轴承的轴向压入深度，保证转子装配后轴向窜动量控制在0.1-0.3mm的合理区间内。

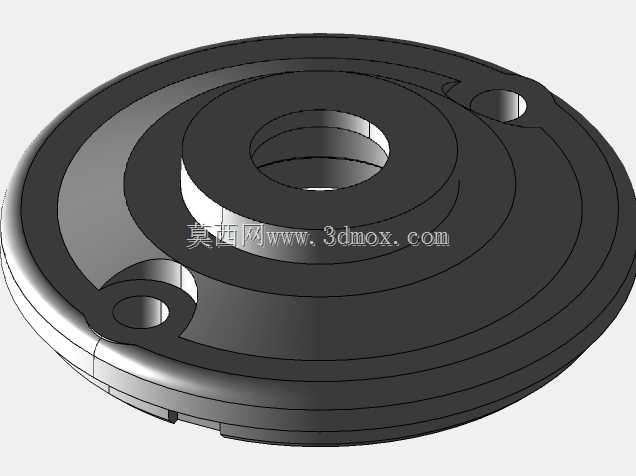

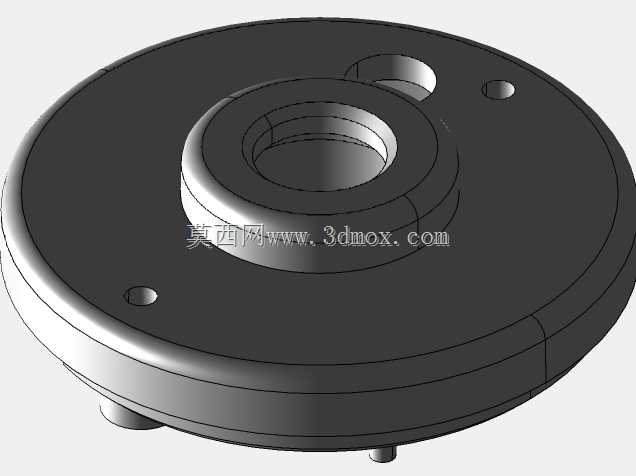

　　前端盖因为要伸出电机输出轴，中心位置设计了对应的轴伸通孔，通孔和轴承腔保持同轴，通孔内侧预留了油封安装槽，可以加装骨架油封，避免电机内部的润滑脂顺着轴伸缝隙泄漏，同时阻挡外界的杂物从轴伸位置进入电机内部。后端盖不需要预留轴伸结构，中心位置做了封闭的轴承挡台，部分结构预留了编码器或者刹车组件的安装螺孔位，可以根据不同的电机配置需求扩展功能，不需要重新开模制作端盖，提升了零件的通用性。

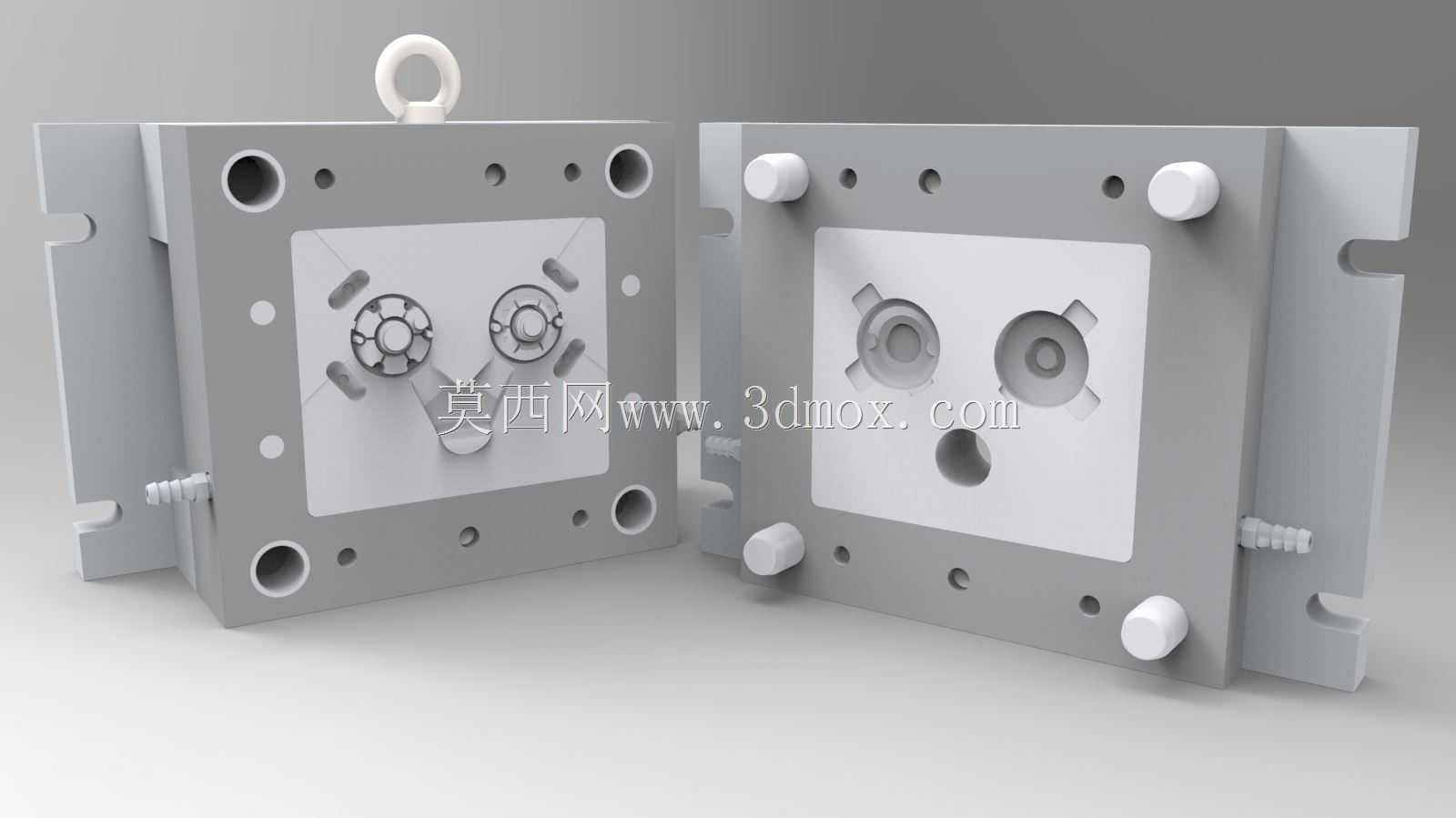

　　端盖主体采用压铸铝合金材质，整体壁厚控制在2.5-3mm之间，既保证了足够的结构强度，承受转子运行时的径向载荷与轻微振动，又能通过铝合金良好的导热性能，把轴承运行产生的热量、定子端部传递的热量快速散发到外界，降低电机整体的运行温升。端盖表面做了钝化处理，避免长期在潮湿环境下使用出现表面氧化腐蚀的问题，所有的棱角位置都做了R0.5-R1的圆角过渡，一方面是压铸工艺的需求，避免压铸时出现应力集中导致零件开裂，另一方面也能避免装配时锋利的边角划伤操作人员。

　　从安装边界来看，端盖的外缘直径和配套机壳的外径保持一致，安装孔的节圆尺寸完全匹配机壳端面的螺纹孔位置，装配时不需要额外做调整，端盖内侧和定子端面的配合位置做了0.2mm的让位间隙，避免装配时端盖和定子绕组端部发生干涉，压装轴承的位置设计了导入倒角，方便轴承压装时自动对中，不会出现压偏导致轴承损坏的问题。端盖上额外设计的几个小直径通孔是透气孔结构，用来平衡电机内外的气压差，避免电机运行时内部温度升高导致腔体内压力上升，把油封或者端盖的密封位置顶出缝隙造成防护失效。

　　在实际选型适配时，这类端盖通常适配输出功率在几十瓦到几百瓦的小型交流异步电机或者直流无刷电机，对应的转子轴颈尺寸和轴承型号是固定的，端盖的轴承腔尺寸完全匹配标准6000系列深沟球轴承的尺寸，不需要额外定制轴承，降低了整机制造成本和后期维护的配件成本。端盖的整体重量控制在几十克级别，符合小型电机轻量化的设计需求，不会给整机增加过多的额外重量，同时铝合金材质的减震性能优于钢制端盖，能一定程度上吸收转子高速转动时产生的轻微振动，降低电机运行的整体噪音。

　　设计过程中需要特别注意轴承腔和安装孔节圆的同轴度要求，如果同轴度超差，转子装配后会出现转动卡滞、运行噪音大、轴承温升过快的问题，严重时甚至会导致转子和定子摩擦烧毁电机。另外端盖的壁厚要均匀，避免压铸成型时出现缩孔、气孔等缺陷，这些缺陷会导致端盖的结构强度下降，长期受振动影响可能出现开裂问题，同时气孔缺陷也会降低端盖的防护性能，导致外界的水汽粉尘更容易侵入电机内部。
