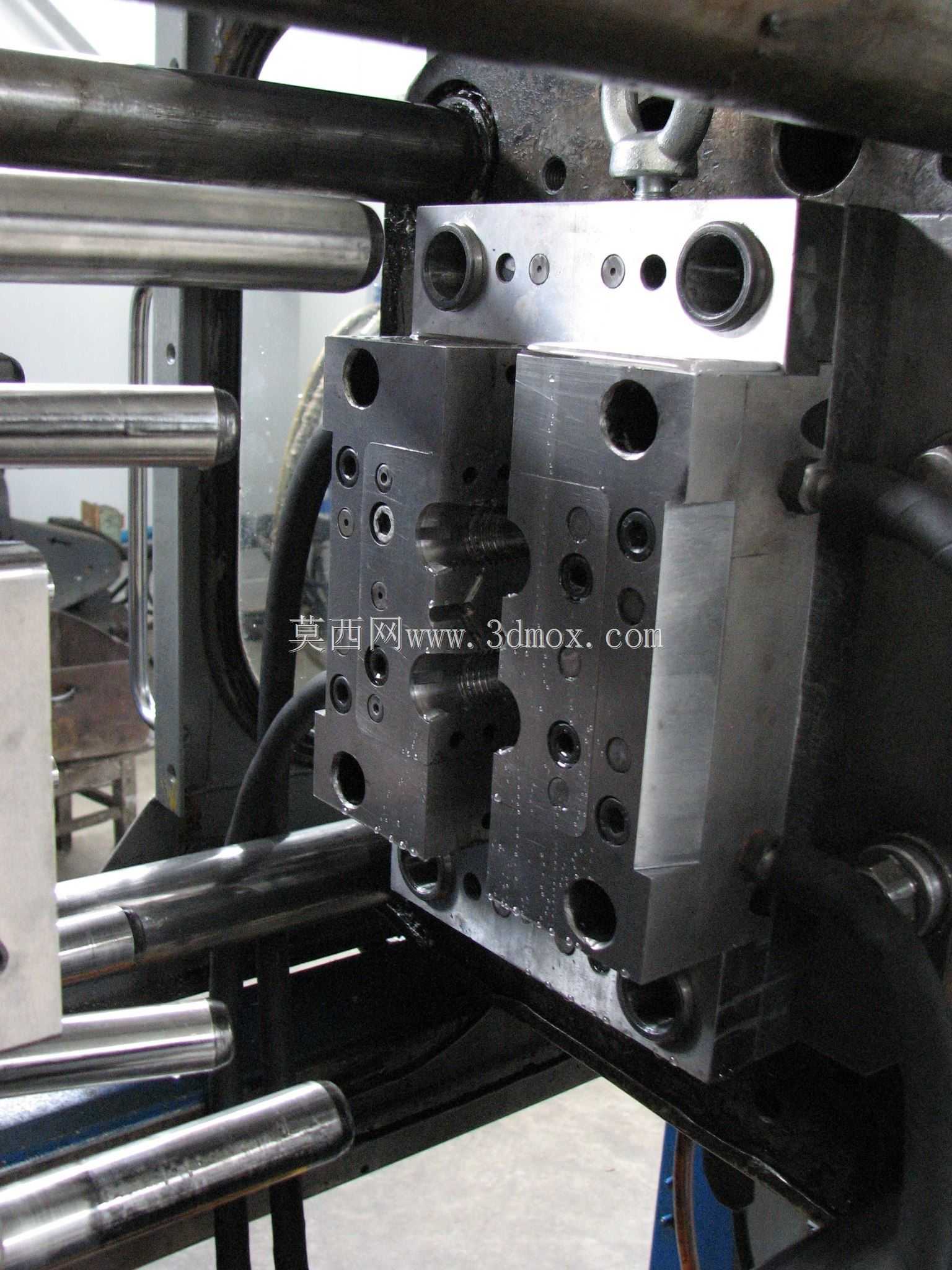

精密多腔注塑模具核心成型结构展示

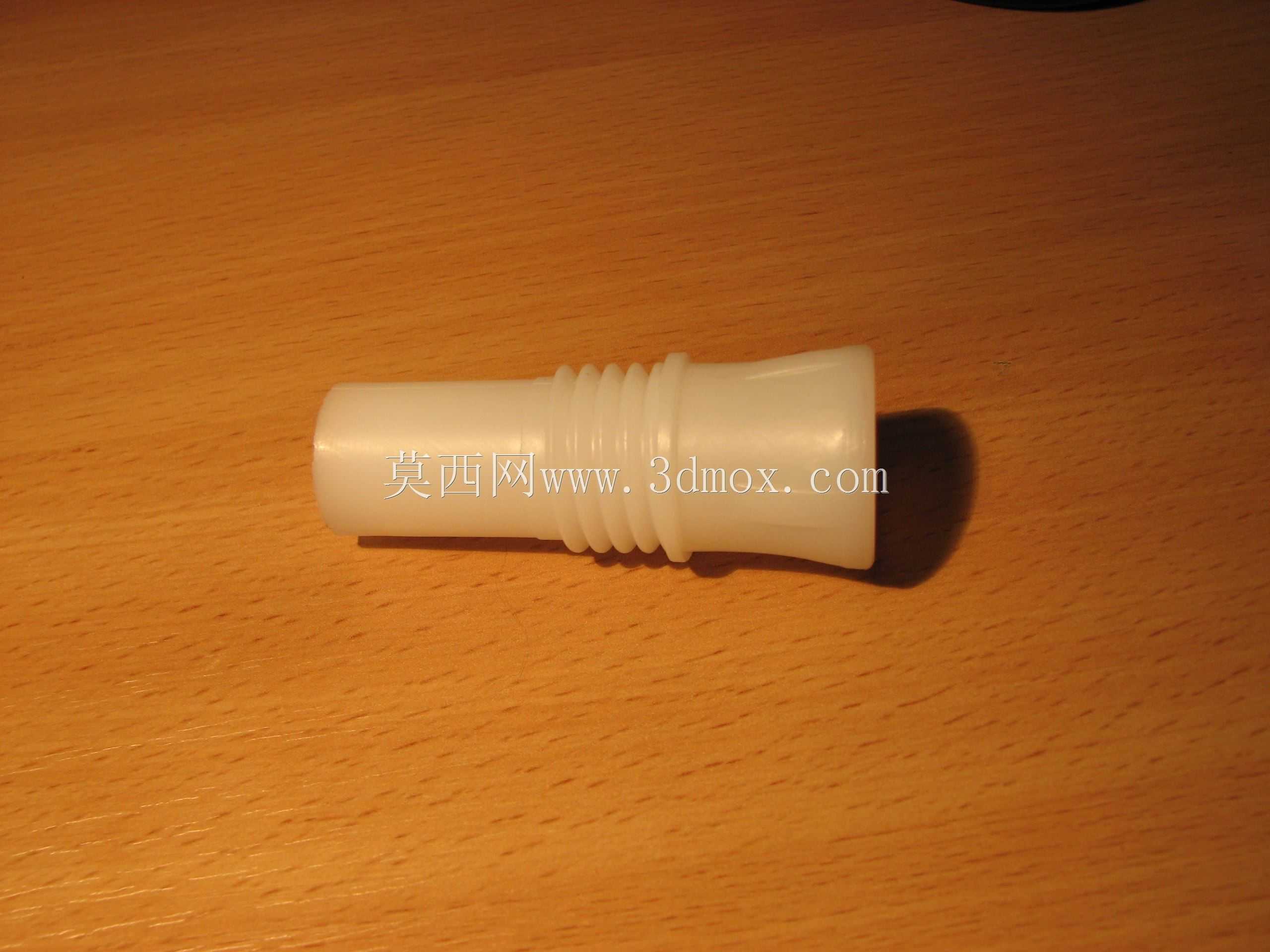

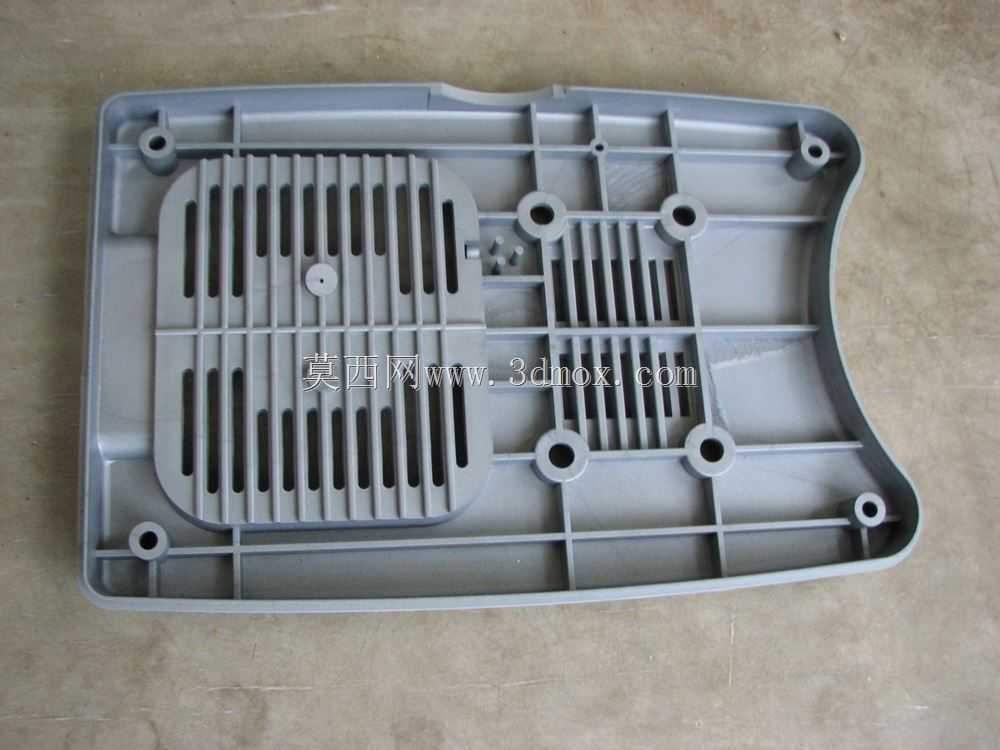

　　这套模具核心成型结构主要面向中小尺寸精密塑胶件的批量注塑生产场景，常见于消费电子接插件、小型工业塑胶结构件、汽车内饰小卡扣类零件的生产环节，适配卧式注塑机的安装基准，整体模架采用标准龙记模架规格，模仁部分采用镶拼式结构设计，方便后续局部磨损后的快速更换，降低生产维护成本。从结构布局来看，动定模合模面的贴合精度控制在0.02mm以内，避免生产过程中出现飞边毛刺问题，多组型腔采用平衡式流道布局，保证每个型腔进胶压力一致，减少不同模腔产品的成型尺寸差异，提升批量生产的良率。导柱导套配合段采用高精度磨削加工，配合间隙控制在H7/g6公差带内，长期合模生产过程中不会出现错位偏移，保证产品的同轴度与形位公差符合设计要求。

　　冷却水路采用随形布局设计，贴近模仁成型面的位置均匀排布，水路直径设置为8mm，相邻水路间距控制在15-20mm区间，保证注塑过程中型腔各区域温度均匀，减少产品冷却不均导致的翘曲变形问题，缩短成型周期。顶出机构采用顶针+顶块组合的方式，针对产品结构中存在深筋、卡扣的位置单独设置扁顶针，避免顶出过程中产品出现顶白、变形甚至断裂的问题，所有顶针的安装孔都做了高精度铰孔加工，顶针滑动顺畅无卡滞，合模时不会出现顶针碰伤模面的情况。设计过程中优先考虑了加工工艺性，模仁上的复杂型腔采用高速铣削配合电火花精加工，所有棱角位置都做了R0.3以上的圆角过渡，既减少加工过程中的刀具崩损问题，也能降低注塑生产时的应力集中，提升模具整体使用寿命。

　　安装边界方面，整套模具的闭合高度适配120T-180T吨位的卧式注塑机，定位圈直径采用标准100mm规格，浇口套球面半径与注塑机喷嘴匹配，码模槽位置符合对应吨位注塑机的模板安装尺寸，上机安装时不需要额外做改装调整，能够快速完成装夹调试。排气槽开设在合模面的熔体填充末端位置，排气槽深度控制在0.02mm，既能够顺利排出型腔内的空气，避免产品出现烧焦、缺胶问题，又不会出现溢料产生飞边。模具上的所有紧固螺丝都采用12.9级高强度内六角螺丝，螺丝排布均匀，锁模力传递均衡，避免长期生产过程中模仁出现局部变形。日常生产维护时，只需要拆开动定模的紧固螺丝，就可以快速取出模仁镶件进行抛光、清理料垢等操作，不需要整体拆卸模架，大幅缩短停机维护时间。

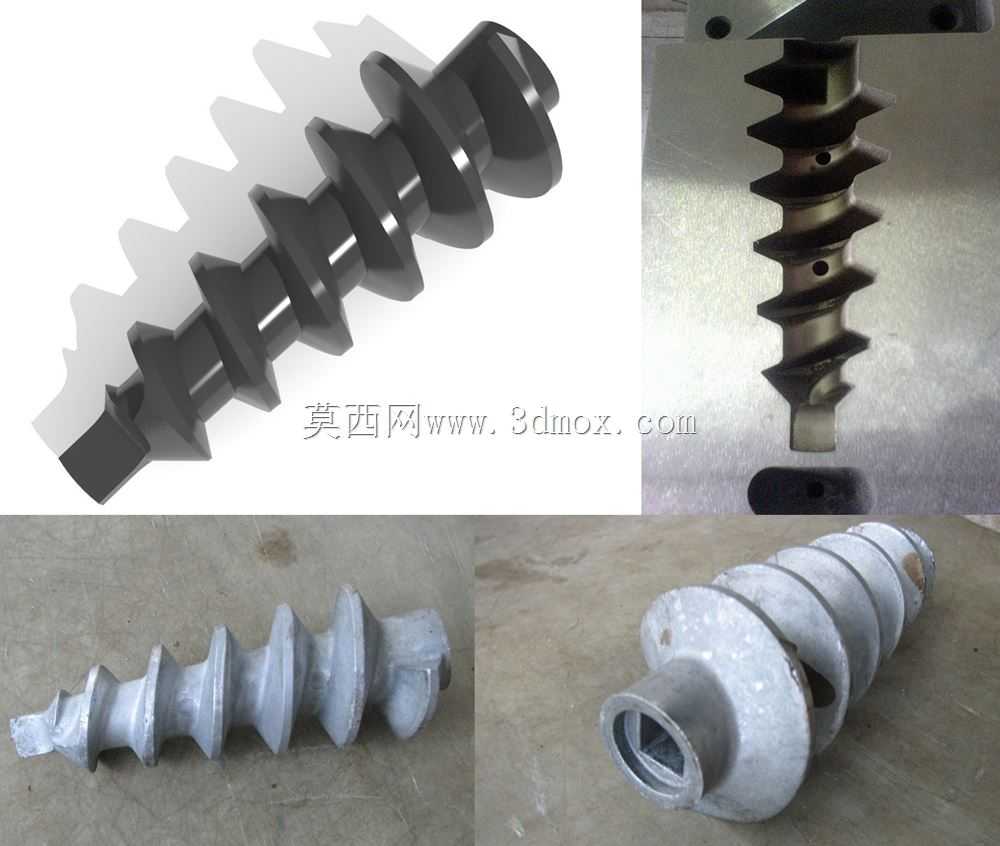

　　这套结构在实际生产验证中，单模次成型周期可以控制在25秒以内，产品尺寸精度可以达到MT3级公差要求，连续生产10万模次后核心成型面的磨损量不超过0.01mm，能够满足大批量稳定生产的需求。针对不同塑胶原料的特性，比如ABS、PC、PA等常用工程塑料，只需要调整浇口尺寸与冷却参数，就可以适配不同原料的成型工艺，不需要对模具主体结构做改动，具备较强的通用性。
